YZPST-KPX1000A-1600V

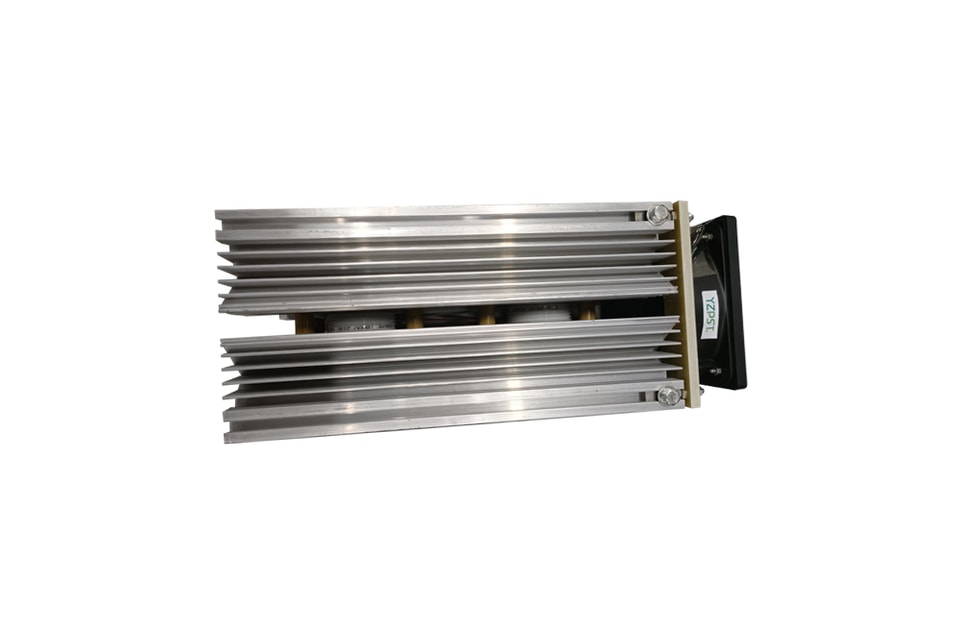

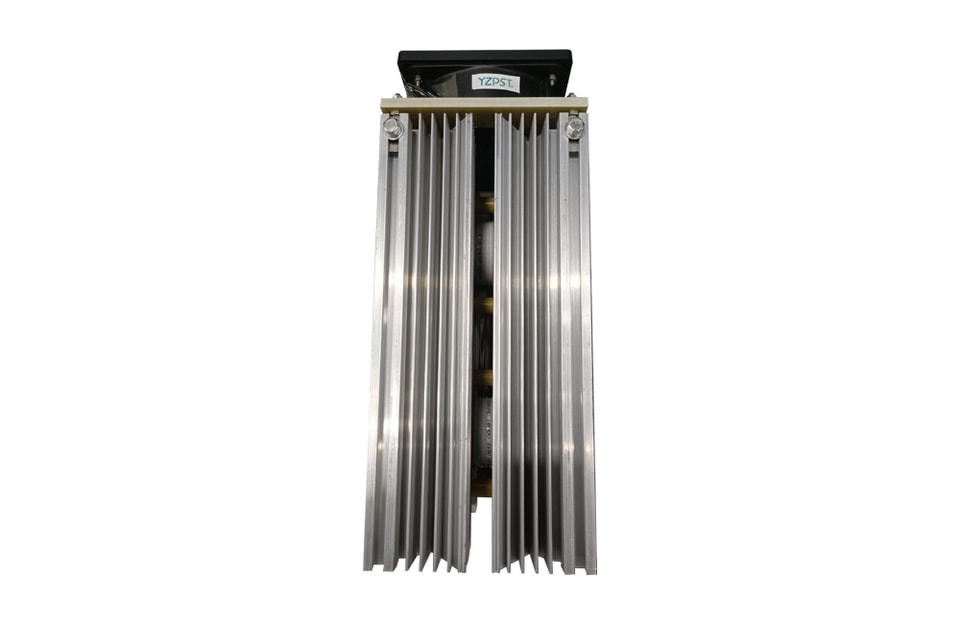

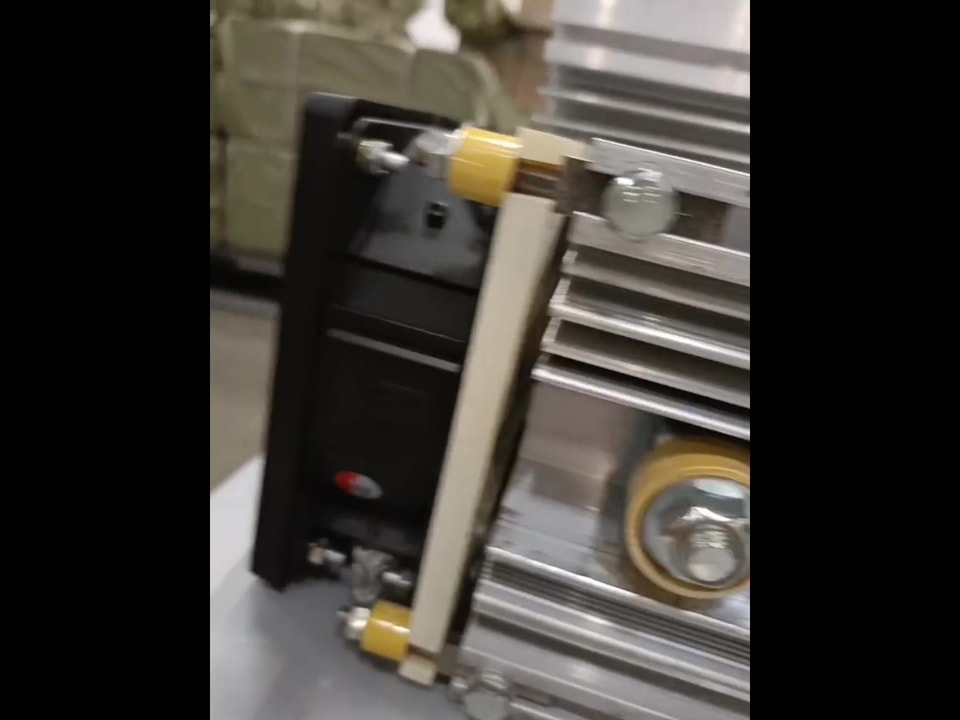

Módulo SCR en antiparalelo ENSAMBLAJE-KPX1000A-1600V

Características:

diseño totalmente difundido

alta capacidad de corriente

alta capacidad de corriente de pico

altas tensiones nominales

alto dv/dt

baja corriente de compuerta, compuerta dinámica

baja impedancia térmica

tamaño compacto y peso reducido

APLICACIONES

Accionamientos de alta potencia

Control de motores de CC

Fuentes de alimentación de alto voltaje

Estado de bloqueo - apagado

VRRM(1)	VDRM(1)	VRSM(1)
1600	1600	1700

VRRM = Tensión inversa de pico repetitiva

VDRM = Tensión de estado de bloqueo de pico repetitiva

VRSM = Tensión inversa de pico no repetitiva (2)

Corriente de fuga repetitiva de pico en inversa y de estado de bloqueo	IRRM / IDRM	10 mA 100 mA (3)
Tasa crítica de aumento de la tensión	dV/dt (4)	1000 V/ms

Conducción: estado de encendido

Parámetro	Símbolo	Mín.	Máx.	Típ.	Unidades	Condiciones
Valor máximopromedio de la corriente en estado de conducción	IT(AV)		1000		A	Onda sinusoidal, 180oconducción,Tc=95oC
RConducción: estado de encendido Valor eficaz de la corriente en estado de conducción	ITRMSM		1570		A	Valor nominal
Pico de sobrecorriente de un solo pulso corriente no repetitiva	ITSM		-     30		kA   kA	8,3 mseg (60 Hz), onda sinusoidal- forma, 180oconducción, Tj = 125 oC 10,0 ms (50 Hz), onda sinusoidal- forma, 180oconducción, Tj = 125 oC
I²t	I2t		4500x103		A2s	10 ms
Tensión de umbral	VT(T0)		0.928		V
Resistencia de pendiente	rT		0.189		mΩ
Corriente de enclavamiento	IL		2000		mA	VD = 12 V; RL= 12 ohmios
Corriente de mantenimiento	IH		500		mA	VD = 12 V; I = 2.5 A
Tensión máxima en conducción	VTM		1.75		V	ITM =3000A(MÁX);Tj =1 25 oC
Tasa crítica de aumento de la corriente en estado de encendido corriente (5, 6)	di/dt		200		A/ms	Conmutación desde VDRM £ 1000 V, no repetitiva
Tasa crítica de aumento de la corriente en estado de encendido corriente (6)	di/dt		-		A/ms	Conmutación desde VDRM £ 1000 V

Disparo de compuerta

Parámetro	Símbolo	Mín.	Máx.	Típ.	Unidades	Condiciones
Disipación máxima de potencia en la compuerta	PGM		30		W
Disipación media de potencia de compuerta	PG(AV)		4		W
Corriente de pico de compuerta	IGM		-		A
Corriente de compuerta necesaria para disparar todas las unidades	IGT		300		mA	VD = 10 V;IT=3A;Tj = +25 oC
Tensión de compuerta necesaria para disparar todas las unidades	VGT		3		V	VD = 10 V;IT=3A;Tj = +25 oC
Tensión negativa máxima	VRGM		5		V

Para obtener más información sobreYZPST-KPX1000A-1600Vpor favor descargue el archivo PDF anterior llamado "ensamblaje del módulo SCR antiparalelo -KPX1000A-1600V"
