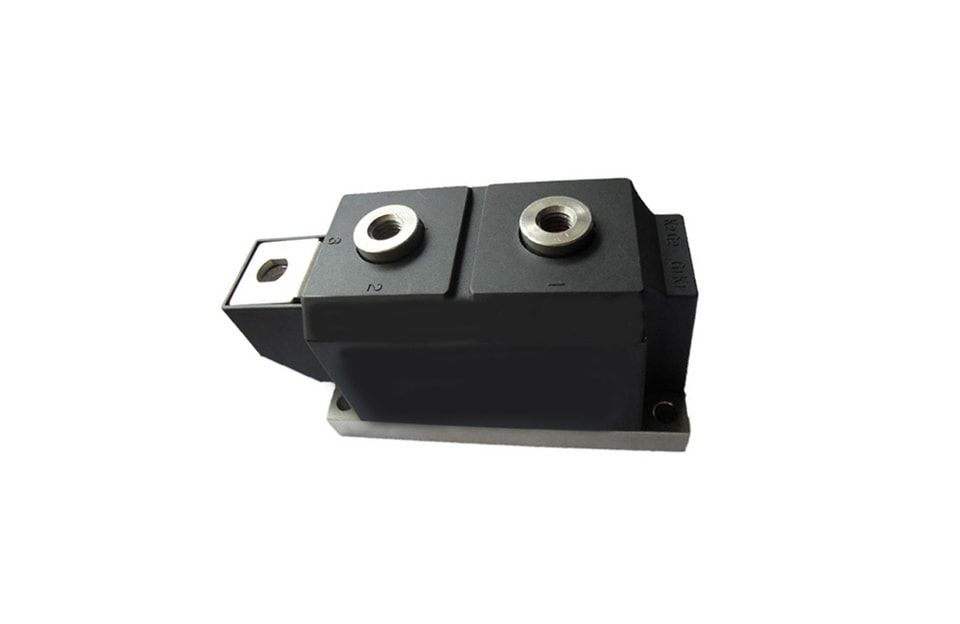

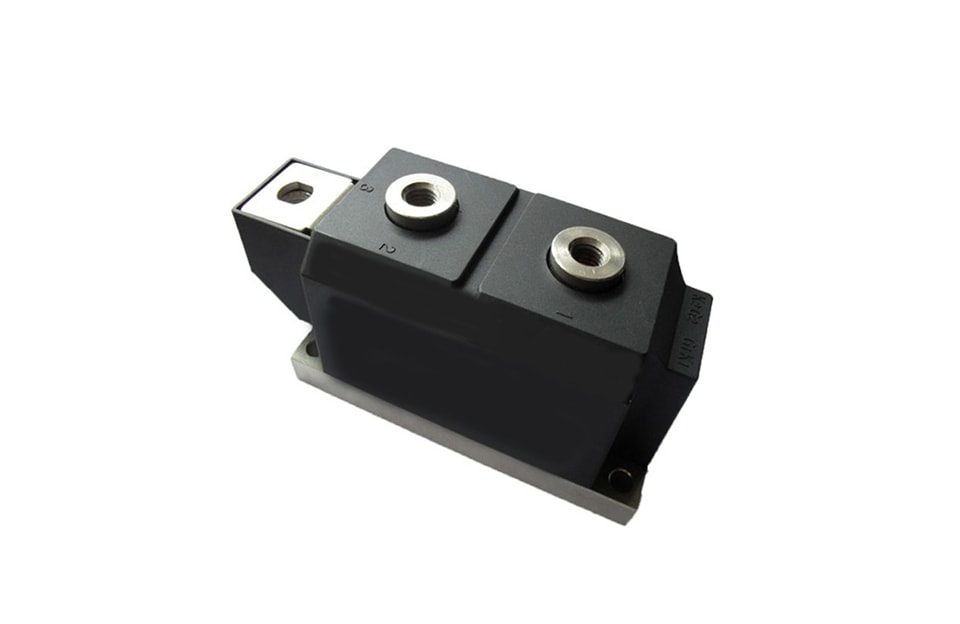

YZPST-MD3-800-44-N-D
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Características
· Transferencia de calor a través de una base metálica aislada con cerámica de óxido de aluminio
· Uniones de soldadura fuerte para una alta fiabilidad
Aplicaciones típicas
· Rectificador para aplicaciones de accionamiento
· Rectificadores para UBS
· Cargadores de baterías
BLOQUEO
Símbolo | Condición | Clasificaciones | Unidad |
VRRM VRSM | Tj= Tj Máx. | 4400 4500 | V |
IRRM | A VRRM，Monofásico，media onda，Tj= Tj Máx. | 30 | mA |
VISOL | a.c 50HZ,r.m.s,1S/1min | 3600/3000 | V |
CONDUCCIÓN
Símbolo | Condición | Clasificaciones | Unidad |
IF(AV) | TC=85°C;180° senoidal | 800 | A |
IF(Eficaz) | TC=85°C;180° senoidal | 1256 | A |
IFSM | Tj= Tj Máx.; t = 10 ms (50 Hz); sinusoidal | 23000 | A |
I2t | Tj= Tj Máx.; t = 10 ms (50 Hz); sinusoidal | 2600 | kA2S |
VF(TO) | Tj= TjMáx. | 0.9 | V |
rF | Tj= TjMáx. | 0.37 | mΩ |
VFM | Corriente en estado de conducción2512A，Tj=25°C | 1.77 | V |
Trr | Tj=125°C IF =120A–di/dt=1000A/usVR=1200V | - | ns |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
Rth(j-c) | Por módulo | 0.025 | °C/W |
Rth(c-h) | Por módulo | 0.008 | °C/W |
Tj |
| -40 ~ +150 | °C |
Tstg |
| -40 ~ +125 | °C |
M | par de montaje | 9 | Nm |
par de terminales | 18 | Nm | |
W |
| - | g |
Para obtener más información sobreMódulo de diodosdescargue el archivo PDF anterior titulado " YANGZHOU POSITIONING TECH CO piezas de tiristores de potencia y diodos "
