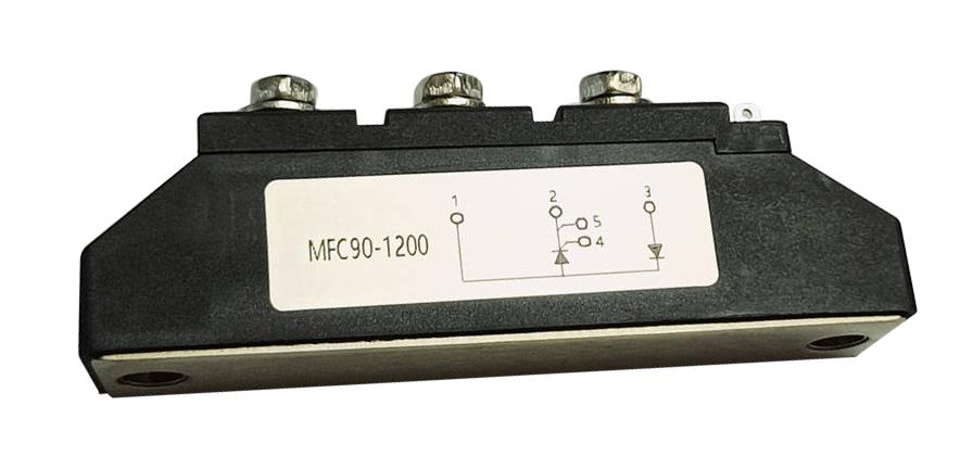

Módulo de diodo YZPST-MFC90-1200
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-MFC90-1200
Módulo de diodos de voltaje estándar 1200 V MFC90-1200
Características
Voltaje estándar
Placa base eléctricamente aislada
Alta capacidad frente a sobretensiones
Uniones soldadas con soldadura fuerte para alta fiabilidad
Aplicaciones típicas
Control de motores de CC (p. ej., para máquinas herramienta)
Arrancadores suaves para motores de CA
Control de temperatura (p. ej., para hornos y procesos químicos)
Regulación profesional de iluminación (estudios, teatros)
Valores máximos
Símbolo | Condición | Clasificaciones | Unidad |
TI（AV） | Monofásico, media onda, 180° conducción， Tc：85℃ | 90 | A |
ITSM | Tj=25℃/Tj=125℃ | 2000/1750 | A |
I2t | Tj=25℃/Tj=125℃ | 20000/15000 | A2 S |
（Di/DT）cr | Tj=125 ℃ | 100 | A/µs |
Viso | C.A. 1 min | 2500 | V |
Tj |
| -40~+125 | ℃ |
Tstg |
| -40~+125 | ℃ |
W |
| 100 | g |
Características eléctricascas térmicas
Símbolo | Condición | Clasificaciones | Unidad |
VDRM/VRRM |
| 1200/1200 | V |
IDRM | A VDRM, monofásico, media onda, Tj=125℃ | 20 | mA |
IRRM | A VDRM, monofásico, media onda, Tj=125℃ | 20 | mA |
VTM | Corriente en estado de conducción 300 A, Tj=25℃ | 1.75 | V |
IGT/VGT | Tj=25℃, IT=1 A, VD=6 V | 150/2.5 | mA/V |
VGD | Tj=125℃, VD=1/2 VDRM | 0.25 | V |
DV/DT | Tj=125℃, VD=2/3 VDRM, | 500 | V/µs |
IH | Tj=25℃ | 200 (máx.) | mA |
IL | Tj=25℃ | 400 (máx.) | mA |
Rth(j-c) | Por módulo, sin 180 | 0.15 | ℃/W |
Plano de la carcasa y dimensiones
.jpg)
.jpg)
.jpg)
