COMPONENTE DE POTENCIA
YZPST-MTC92-18E
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

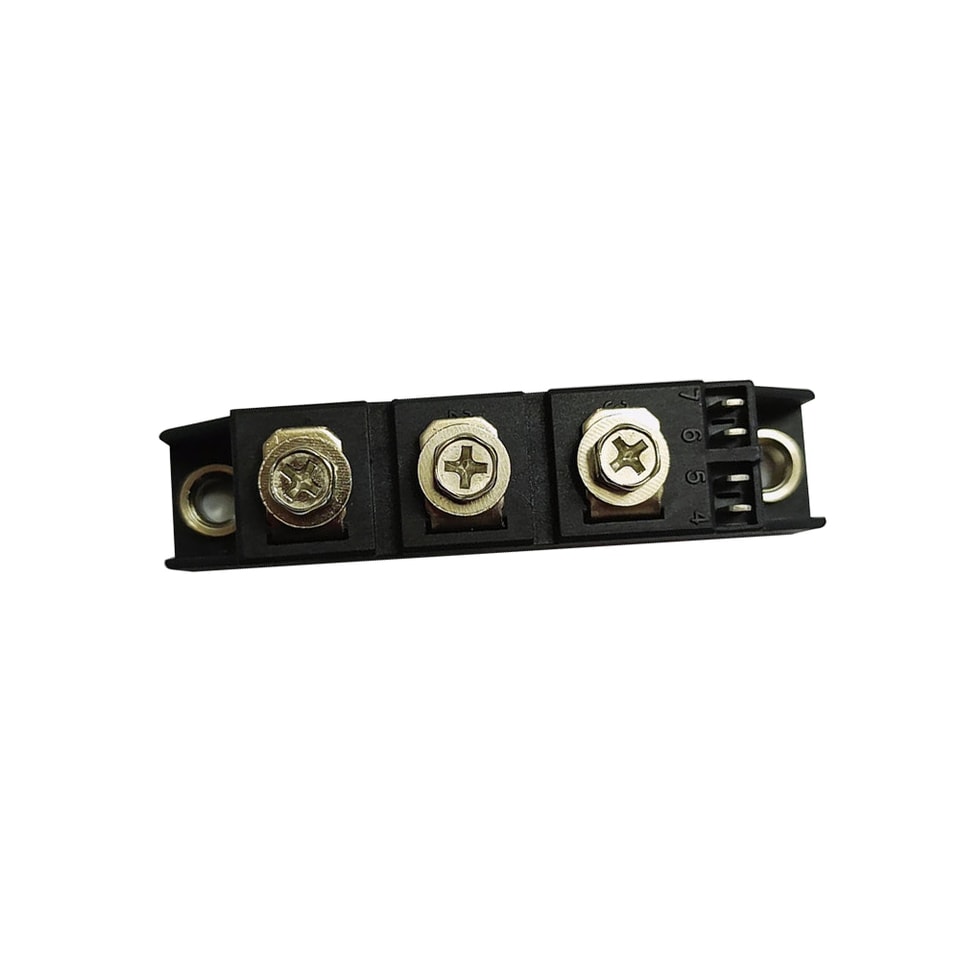

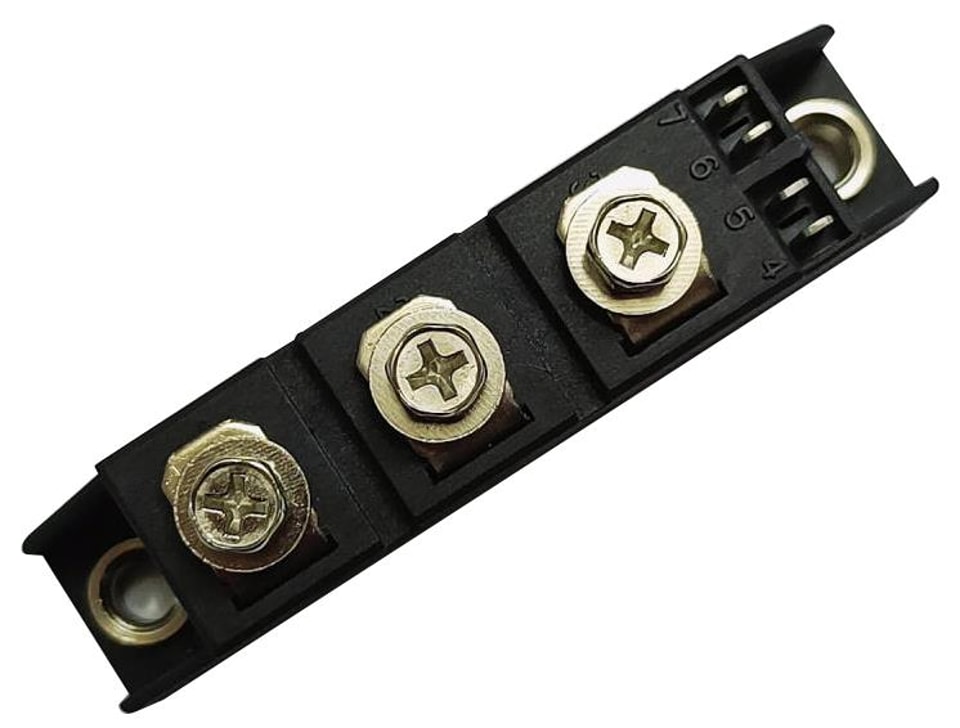

Módulos tiristores duales
TIPO: YZPST-MTC92-18E
Características
·Encapsulado estándar industrial

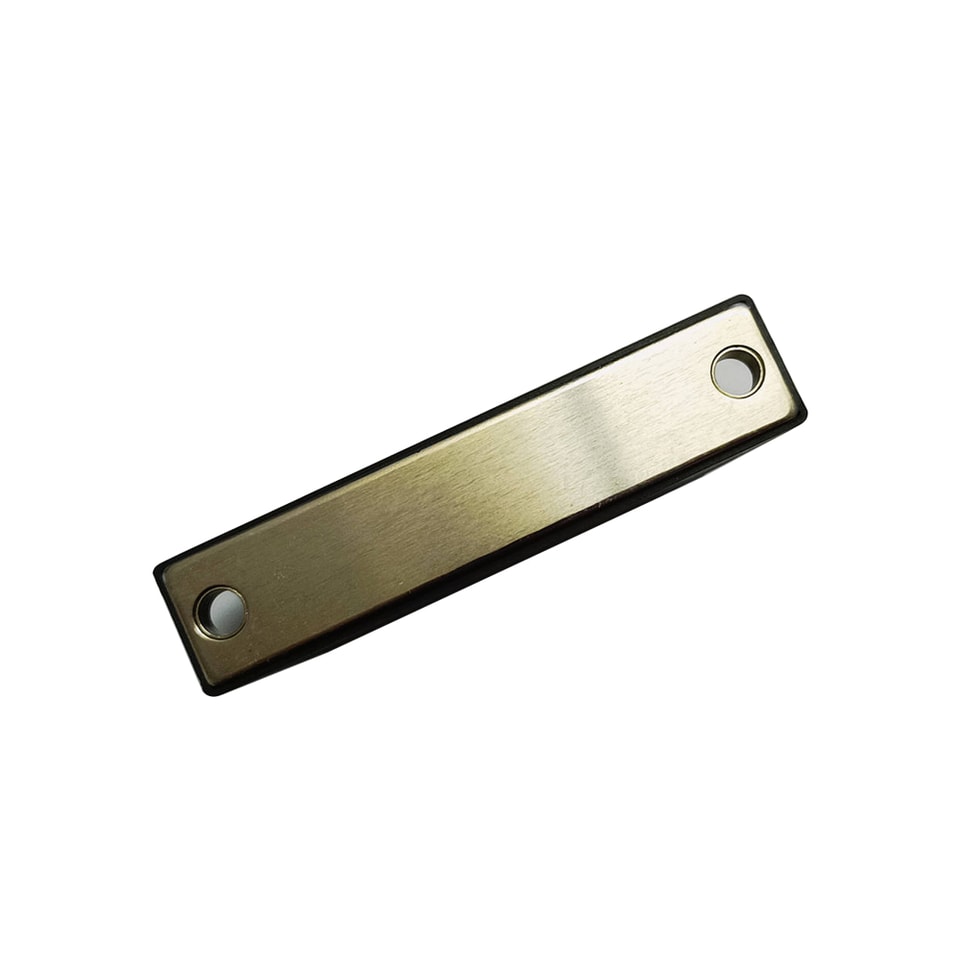

·Base aislada eléctricamente
·Transferencia térmica a través de una placa base metálica aislada de cerámica de óxido de aluminio
·Chip soldado sobre cerámica AL2O3 unida directamente con cobre
·Chip tiristor con compuerta central
Aplicaciones típicas
·Control de motor de CC
·Arrancadores suaves para motores de CA
·Control de temperatura
·Regulación profesional de iluminación
| VDRM/VRRM | 1800/1800 | V | |
| VRSM | 1900 | V |
Valores máximos
| Símbolo | Condición | Clasificaciones | Unidad |
| IT(AV) | sen. 180; Tc =85°C, | 95 | A |
| ITSM | Tvj=25°C; 10 ms | 2000 | A |
| I2t | Tvj=25°C; 8,3…10 ms | 20 | kA2S |
| (di/dt)cr | 140 | A/µs | |
| Viso | C.A. 1 s /1 min. | 3600/3000 | V |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| W | - | g |
Características eléctricas
| Símbolo | Condición | Clasificaciones | Unidad |
| IDRM /IRRM | A VDRM, Tj=125°C | 15 | mA |
| VT | Corriente en estado de conducción300A, Tj=25°C | 1.63 | V |
| VT(TO) | Tj=125°C | 0.9 | V |
| tgd | Tj=25°C | 1 | us |
| tq | Tj=125°C | 100 | us |
| IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
| VGD | Tj=125°C | 0.25 | V |
| (dv/dt)cr | Tj=125°C | 1000 | V/µs |
| IH | Tj=25°C, típ. / máx. | 140/240 | mA |
| IL | Tj=25°C, típ. / máx. | 260/550 | mA |
| Rth(j-c) | Por módulo | 0.14 | K/W |

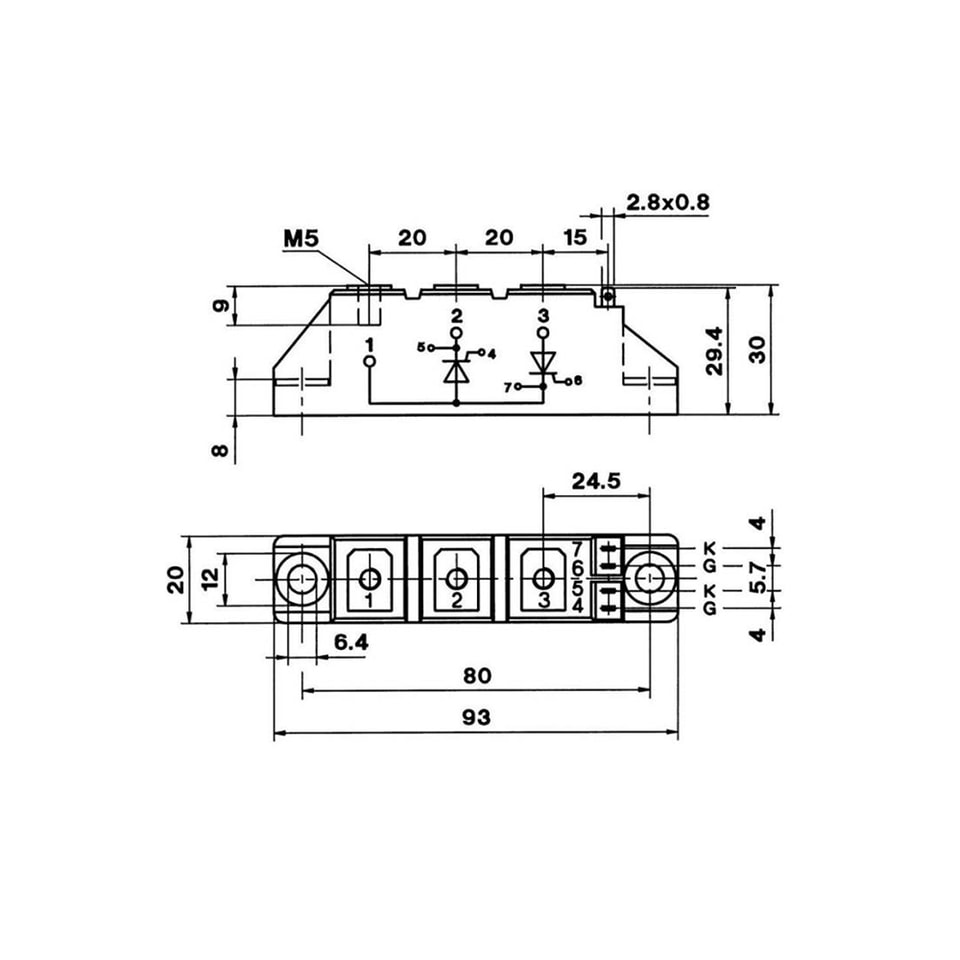

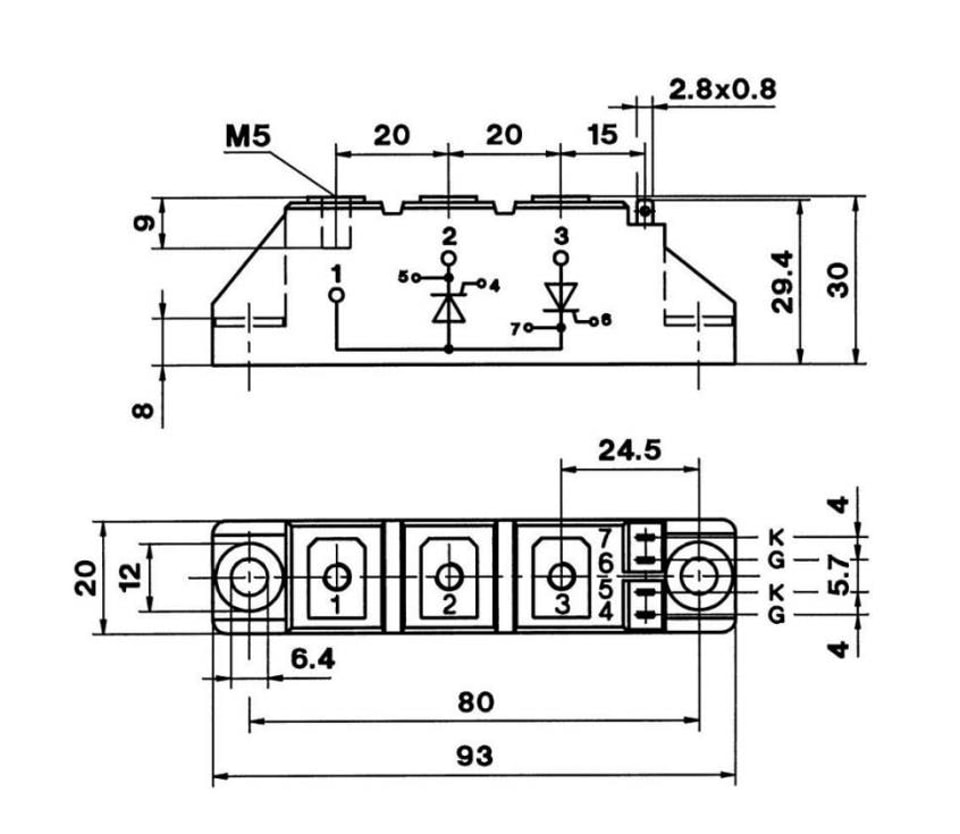

Dibujo esquemático
No hay contenido adicional del producto disponible.
