COMPONENTE DE POTENCIA
YZPST-SK120KQ16
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
Módulo tiristor de 120A 1600V
Conforme con RoHS
YZPST-SK120KQ16
CARACTERÍSTICAS DEL PRODUCTO
Diseño compacto
Montaje con un solo tornillo
Transferencia de calor y aislamiento mediante DBC
Chips de tiristor con pasivación de vidrio
Baja corriente de fuga
APLICACIONES
Arrancadores suaves
Control de temperatura
Control de iluminación
MÁXIMOS ABSOLUTOS VALORES(T C =25°C salvo indicación contraria)
| Símbolo | Parámetro | Condiciones de prueba | Valores | Unidad |
| VRRM | Tensión inversa máxima repetitiva | Tvj=125℃ | 1600 | V |
| VDRM | Tensión máxima repetitiva de pico en estado bloqueado | |||
| VRSM | Tensión inversa no repetitiva | Tvj=125℃ | 1700 | V |
| VDSM | Tensión máxima no repetitiva de pico en estado bloqueado | |||
| IRRM | Corriente inversa máxima repetitiva | Tvj=125℃ | 5 | mA |
| IDRM | Corriente máxima repetitiva de pico en estado bloqueado | |||
| IT(AV) | Corriente media en estado de conducción | TC=85℃ | 90 | |
| IT(RMS) | Corriente eficaz | TC=85℃, sin180。 | 145 | A |
| ITSM | Corriente de pico de sobrecorriente no repetitiva en estado de conducción | 10 ms, Tj=25℃ | 2100 | |
| I2t | Para fusible | 10 ms, Tj=25℃ | 20000 | A2S |
| VTM | Tensión pico en estado de conducción | ITM=300A | 1.8 | V |
| dv/dt | tasa crítica de aumento de la tensión en estado de bloqueo | VD =2/3VDRM Puerta abierta Tj=125℃ | 1000 | V/µs |
| IGT | corriente de disparo de puerta máx. | 80 | mA | |
| VGT | tensión de disparo de puerta máx. | 1.5 | V | |
| IH | corriente de disparo de puerta | 250 | mA | |
| IL | corriente de enclavamiento | 300 | mA | |
| Viso | CA 50 Hz RMS 1 min | 2500 | V | |
| TJ | Temperatura de unión | -40 a +125 | ℃ | |
| TSTG | Rango de temperatura de almacenamiento | -40 a +125 | ||
| RthJC | Resistencia térmica unión-carcasa (por chip de tiristor) | 0.35 | ℃/W | |
| Par de apriete | fuerza de montaje, módulo al disipador | 2 | Nm | |
| Tsoldadura | Terminales, 10 s | 260 | ℃ | |

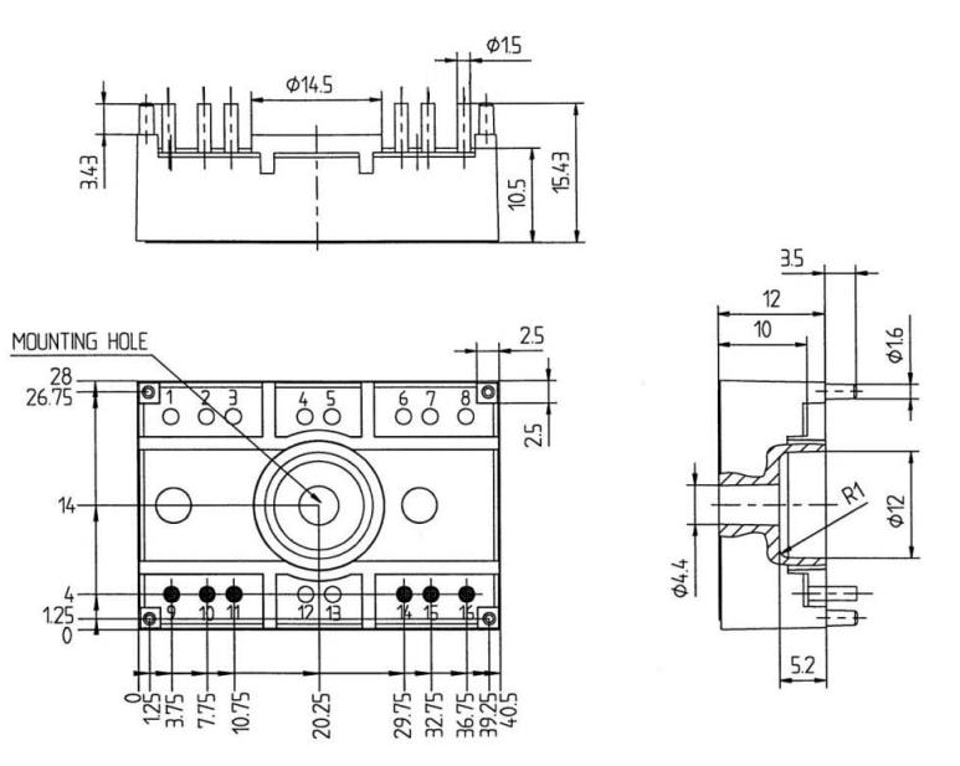

Contornos
