COMPONENTE DE POTENCIA

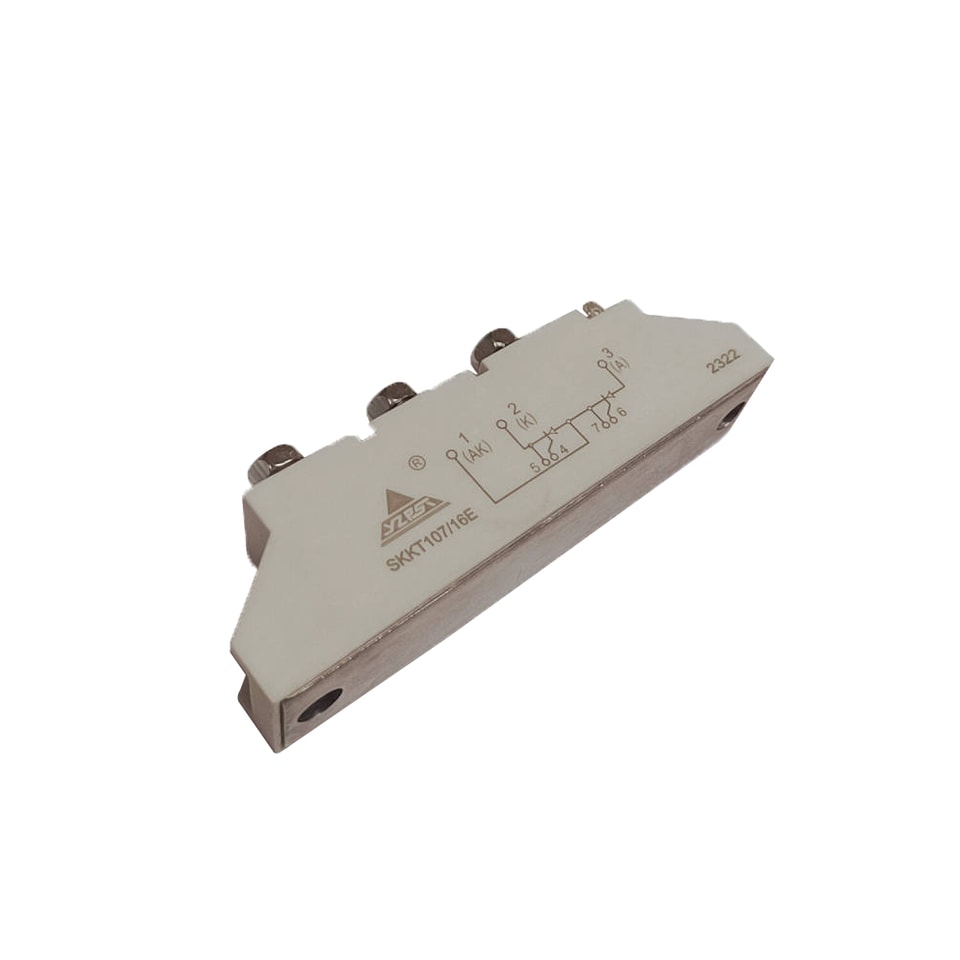

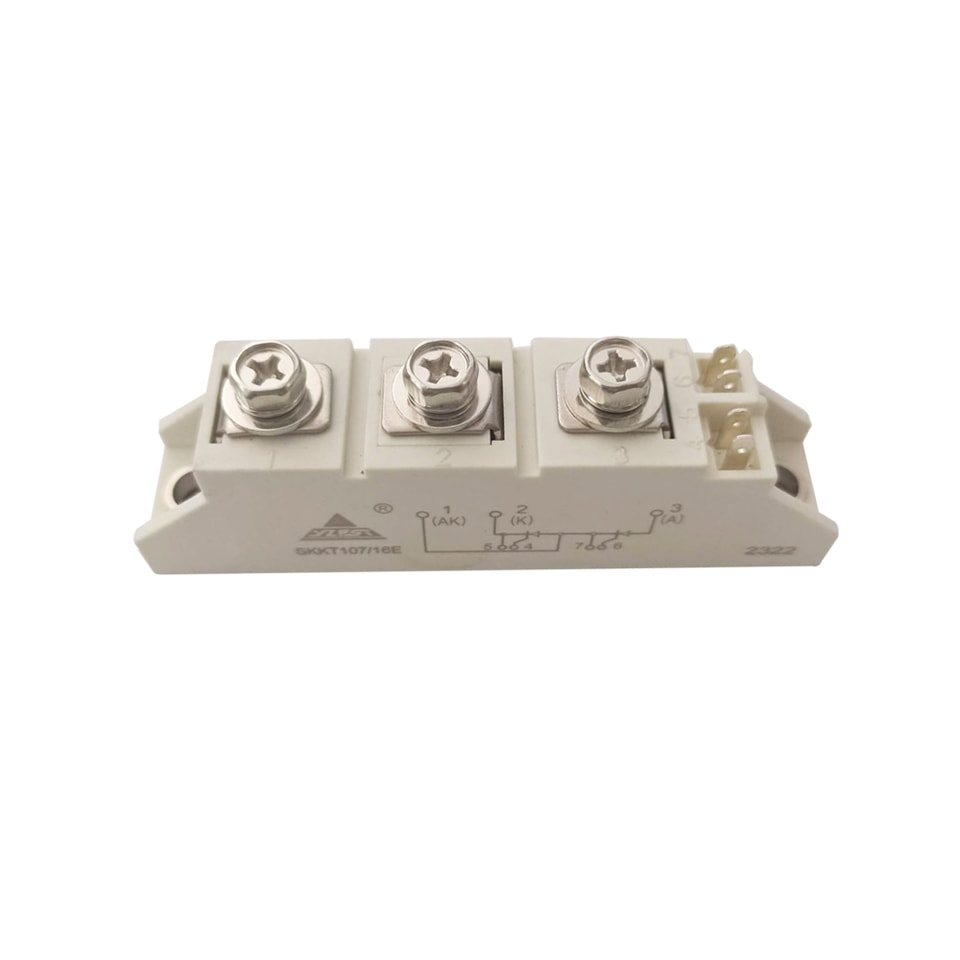

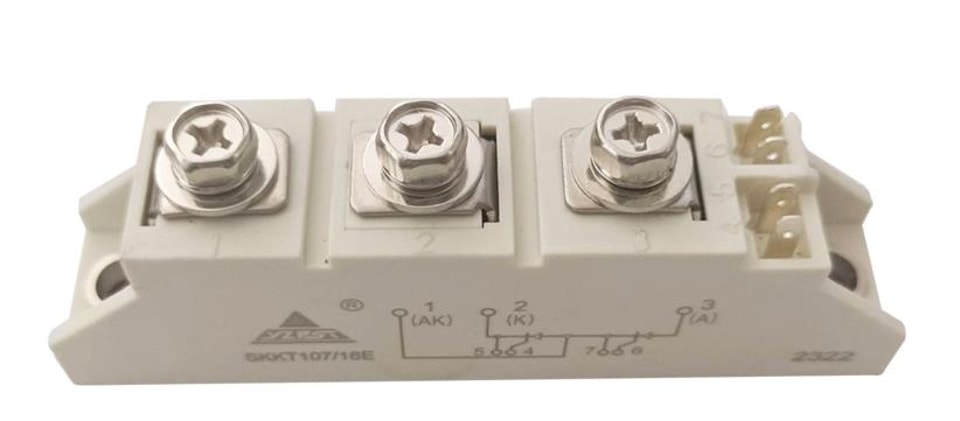

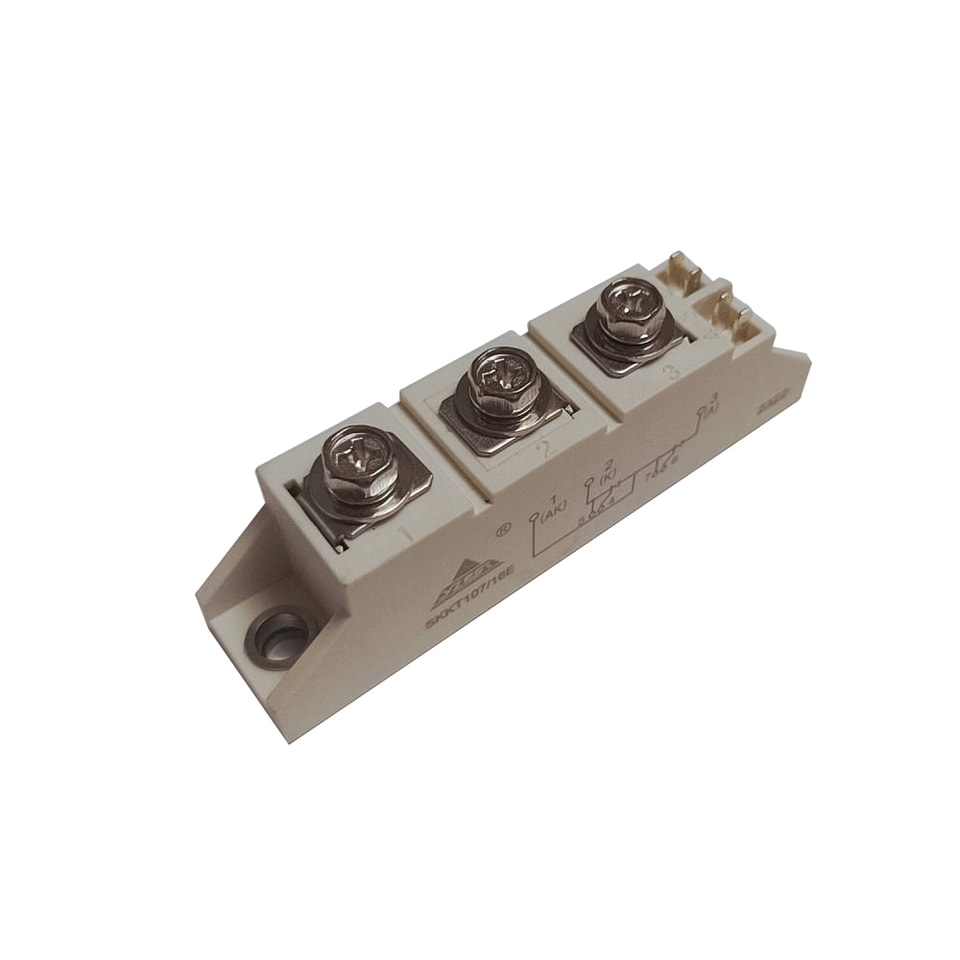

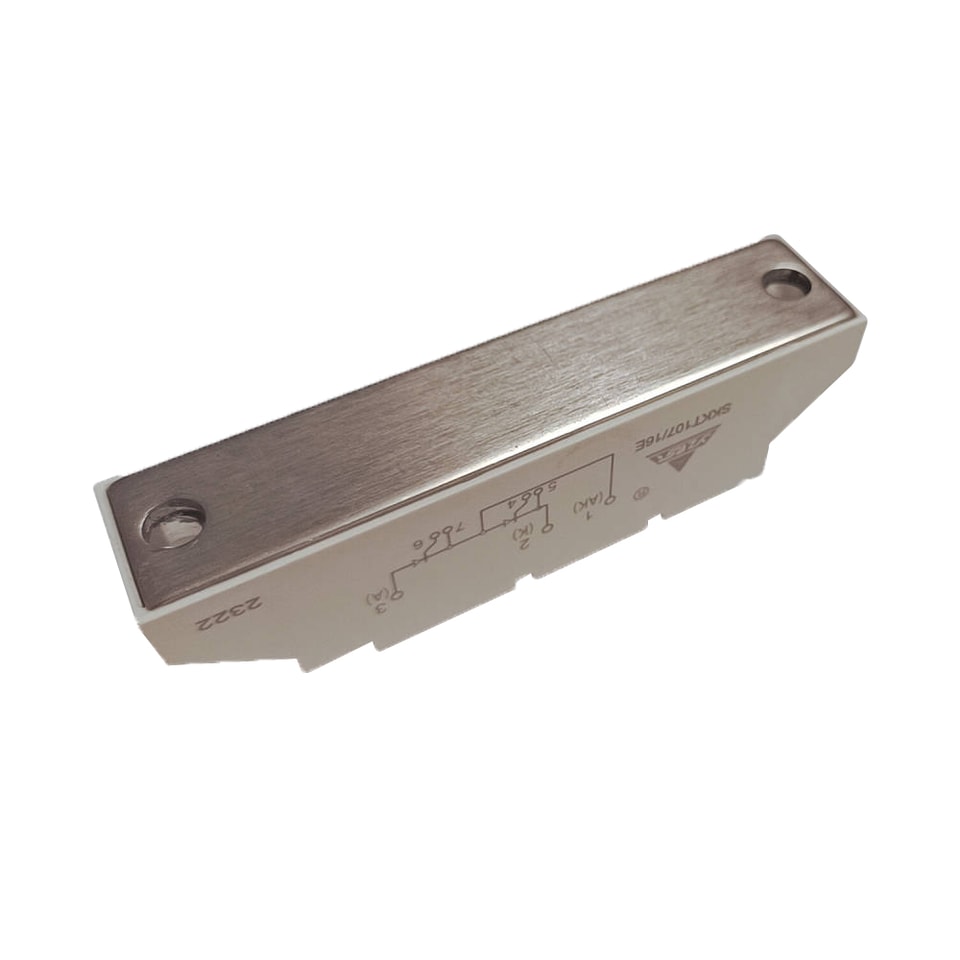

YZPST-SKKT107-16E
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

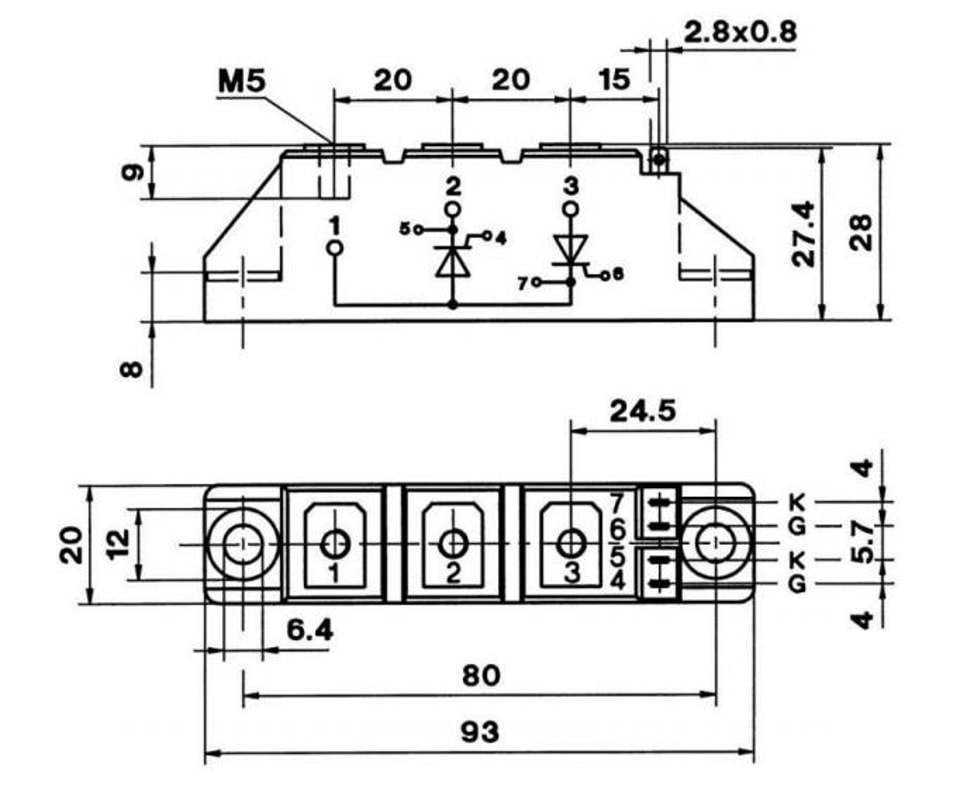

Módulos tiristores P/N: YZPST-SKKT107/16E
Tiristor con compuerta amplificadora 1600 V Módulo tiristor 119 A
Características
Transferencia de calor a través de base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motores CC
Arrancadores de motores CA
Control de temperatura
Atenuación profesional de iluminación
VDRM | VRRM | VRSM |
1600V | 1600V | 1700 V |
| Símbolo | Condiciones | Valores | Unidades |
| IT(AV) | sin. 180; TC=85°C | 119 | A |
| IRMS | 190 | ||
| ITSM | Tvj=25°C; 10 ms | 2250 | A |
| I2t | Tvj=25°C; 8,3…10 ms | 25.3 | KA2s |
| VT | Tvj=25°C; IT=300 A | máx. 1.75 | V |
| IDD | Tvj=125°C; VRD=VRRM; VDD=VDRM | máx. 20 | mA |
| IRD | |||
| tgd | Tvj=25°C; IG=1 A; diG/dt=1 A/μs; VD=2/3VDRM | 1 | μs |
| tgr | 2 | ||
| (di/dt)cr | Tvj=125°C | máx. 140 | A/μs |
| (dv/dt)cr | Tvj=125°C | máx. 1000 | V/μs |
| tq | Tvj=125°C | 200 | μs |
| IH | Tvj=25°C; típ./máx. | 250 | mA |
| IL | Tvj=25°C; RG=33 Ω; típ./máx. | 600 | mA |
| VGT | Tvj=25°C; c.c. | mín. 1,0 | V |
| IGT | Tvj=25°C; c.c. | mín. 35 | mA |
| VGD | Tvj=125°C; c.c. | máx. 0,25 | V |
| IGD | Tvj=125°C; c.c. | máx. 4 | mA |
| Rth(j-c) | por tiristor / por módulo | 0.19 | K/W |
| Rth(c-s) | por tiristor / por módulo | 0.1 | K/W |
| Tvj | -40…+130 | °C | |
| Tstg | -40…+130 | °C | |
| Visol | CA 50 Hz; valor eficaz; 1 s/1 min. | 3600/3000 | V |
No hay contenido adicional del producto disponible.
