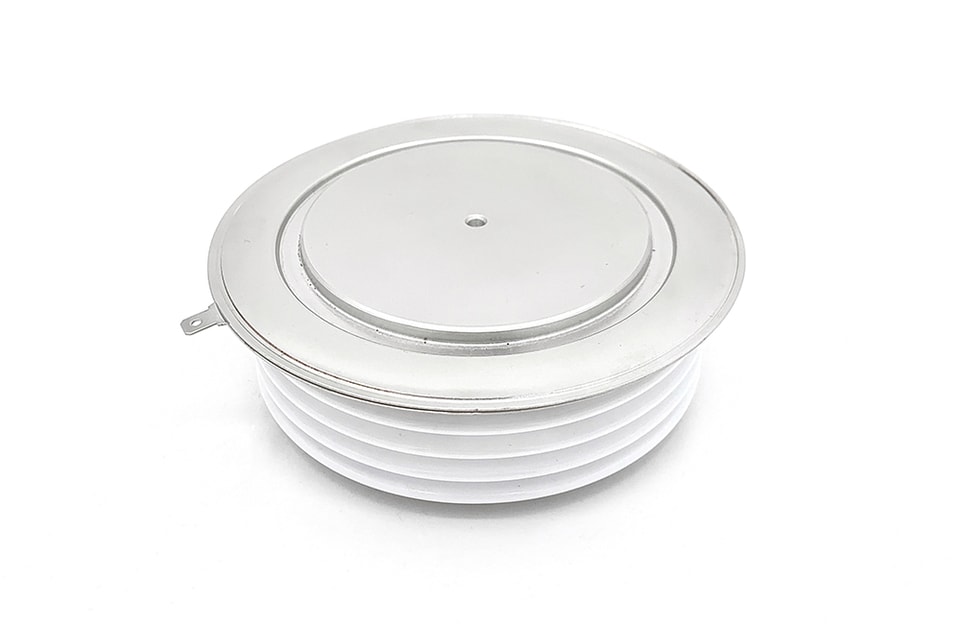

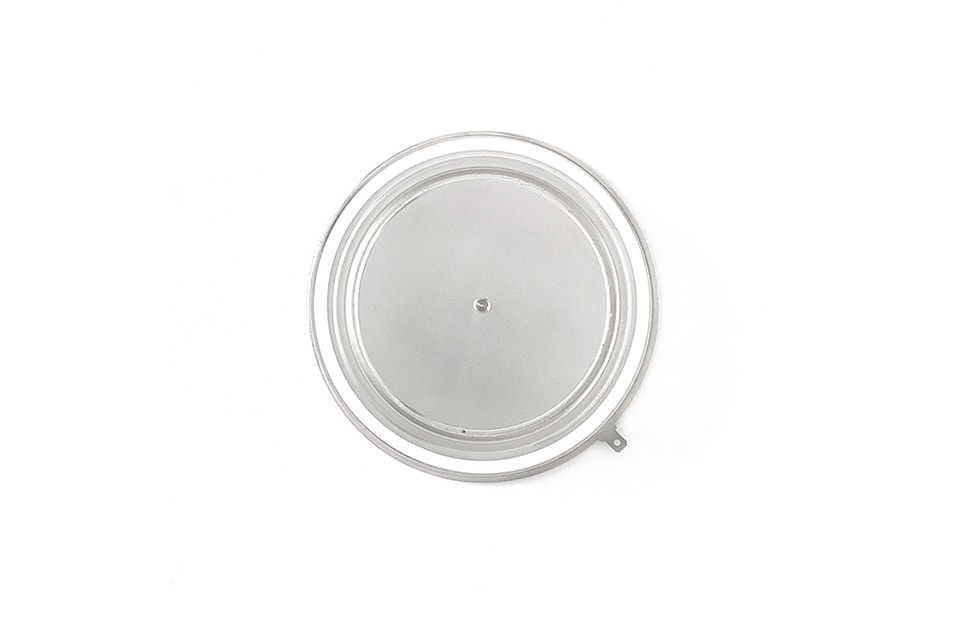

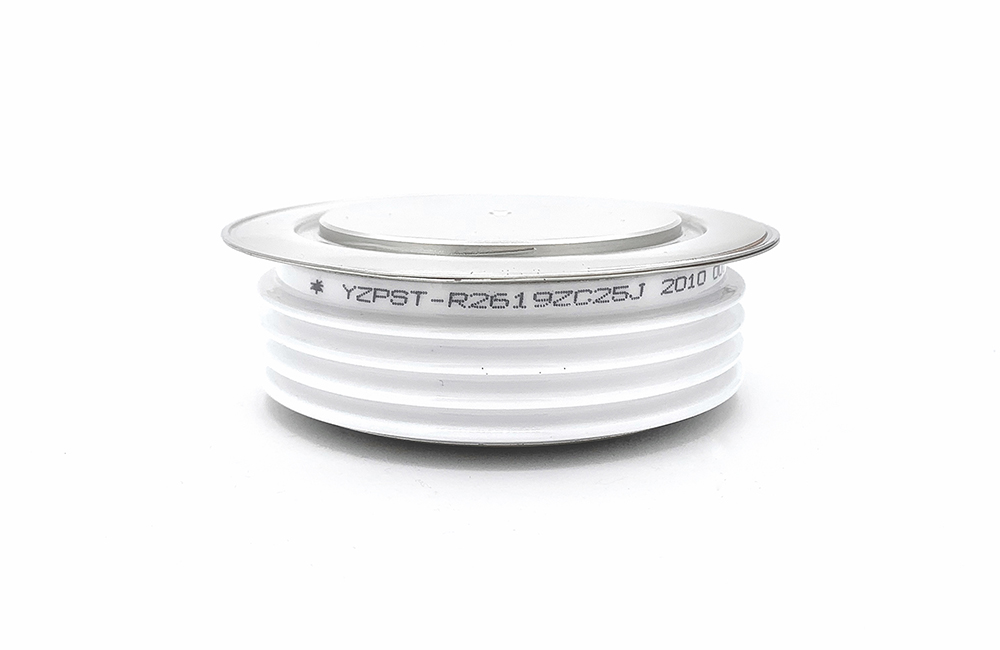

YZPST-R2619ZC25J

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Valor medio de la corriente en estado de conducción

IT(AV)M

2619

A

Senoidal, conducción de 180°, Tc=55°C

Valor eficaz de la corriente en estado de conducción

ITRMS

5227

A

Valor nominal

ITSM

kA

kA

I²t

I²t

5.71x106

A²s

8,3 mseg

Corriente de enclavamiento

IL

-

mA

VD = 24 V; RL = 12 ohmios

Corriente de mantenimiento

IH

1000

mA

VD = 24 V; I = 2,5 A

Tensión pico en estado de conducción

VTM

2.3

V

ITM = 4000 A

di/dt

1500

A/ms

di/dt

1000

A/ms

Conmutación desde VDRM ≤ 1000 V

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Disipación de potencia máxima de compuerta

PGM

30

W

Disipación de potencia media de compuerta

PG(AV)

5

W

Corriente pico de compuerta

IGM

-

A

Corriente de compuerta necesaria para disparar todas las unidades

IGT

300

mA

VD = 10 V;IT=3A;Tj = +25 °C

Tensión de compuerta necesaria para disparar todas las unidades

VGT

3

V

VD = 10 V;IT=3A;Tj = +25 °C

Voltaje negativo máximo

VRGM

5

V

Símbolo

Mín.

Máx.

Típ.

Unidades

Tiempo de retardo

tgd

-

0.8

ms

VD=67% VDRM, IT=2000A, di/dt=60A/us, IFG=2A, tr=0.5us, Tj=25C

Tiempo de encendido

tgt

-

1.5

Tiempo de apagado (con VR = -5 V)

tq

-

60

ms

ITM=4000A, tp=2000us, di/dt=60A/us, Vr=100V, Vdr=67%VDRM, dVdr/dt=200V/us

Corriente de recuperación inversa

Irm

-

A

ITM=4000A, tp=2000us, di/dt=60A/us

Parámetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Temperatura de funcionamiento

Tj

-40

+125

°C

Temperatura de almacenamiento

Tstg

-40

+150

°C

Resistencia térmica - unión a encapsulado

RQ (j-c)

K/kW

Resistencia térmica - de la caja al disipador

RQ (c-s)

K/kW

Fuerza de montaje

F

27

47

-

kN

Peso

W

1.7

kg

aprox.

Símb

A

B

C

D

H

mm

109

73

98

3.5×3

35±1
