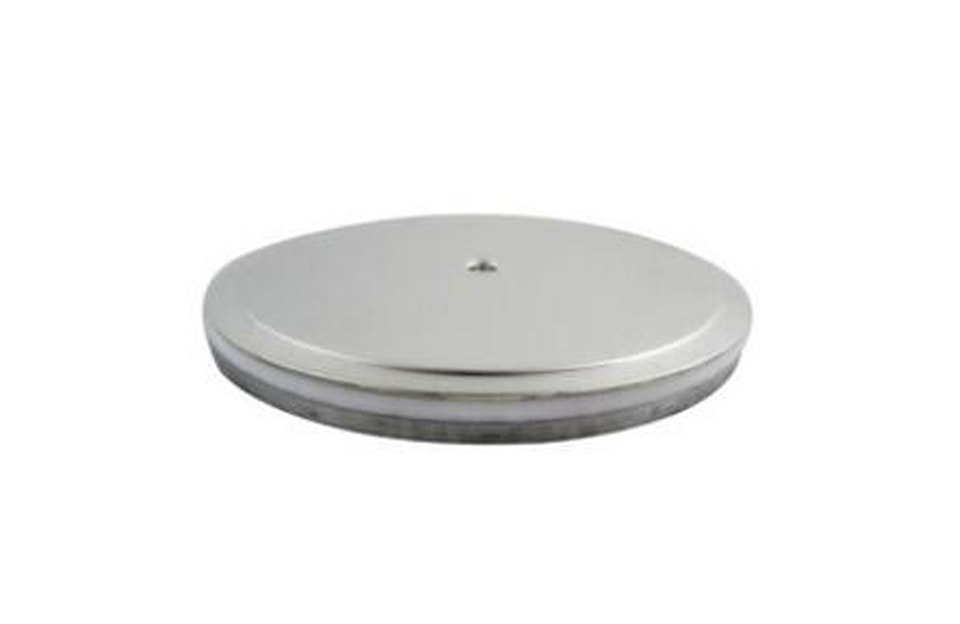

YZPST-ZP11000A200-400V
Características:
● Corriente de alta densidad
● Corriente de sobretensión alta
● Refrigeración en ambos lados
Típico aplicaciones :
Máquina de soldadura
Química eléctrica
Hoja de datos
:
|
Sym. |
Condición |
Valor |
Unidades |
|
V RRM |
V RSM = V RRM +50V |
200-400 |
V |
|
I RRM |
25 ℃ , V RM =V RRM |
5(max) |
mA |
|
I RRM |
175 ℃ , V RM =V RRM |
30(máx) |
mA |
|
I F(AV) |
180 0 , media onda sinusoidal uff0c 50Hz |
11000 |
A |
|
V FM |
25 ℃ , I FM =6000A,F=20kN |
1.12 |
V |
|
T jm |
|
175 |
℃ |
|
T stg |
|
-40 uff5e 175 |
℃ |
|
F |
|
35-40 |
KN |
Esquema :
YZPST puede proporcionar la siguiente lista equivalente de diodos de soldadura
(Tipos de cápsulas)
| Tipo | IF(AV) @TC= 85°C | VRRM | IRRM (máx )7 &Tj= | V(TO) Tjmax | RT Tjmax | Tjmax | Rthjc | F°110% |
| Tjmax | ||||||||
| A | V | mA | V | mQ | °C | K/W | KN | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
