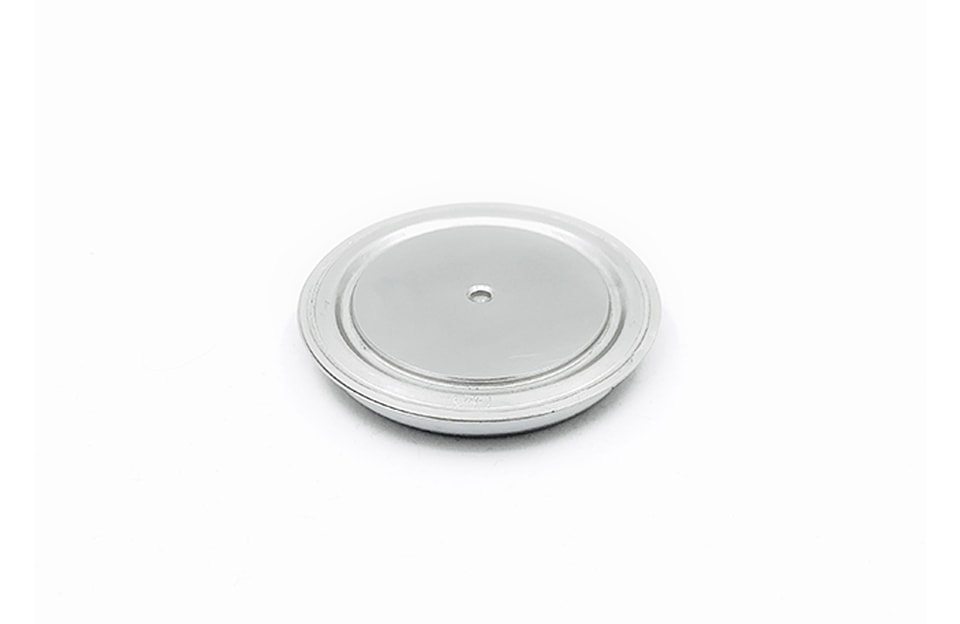

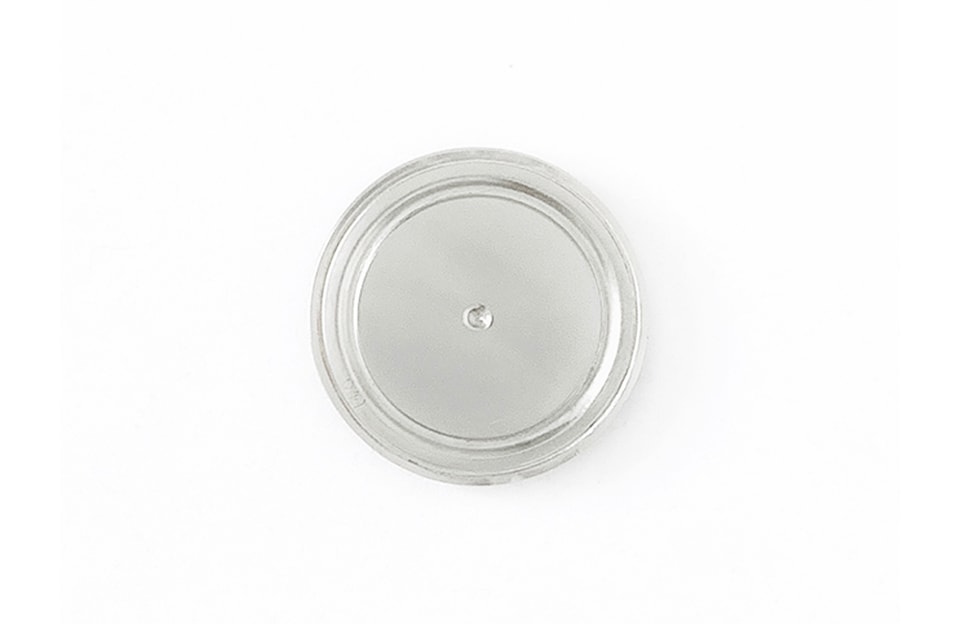

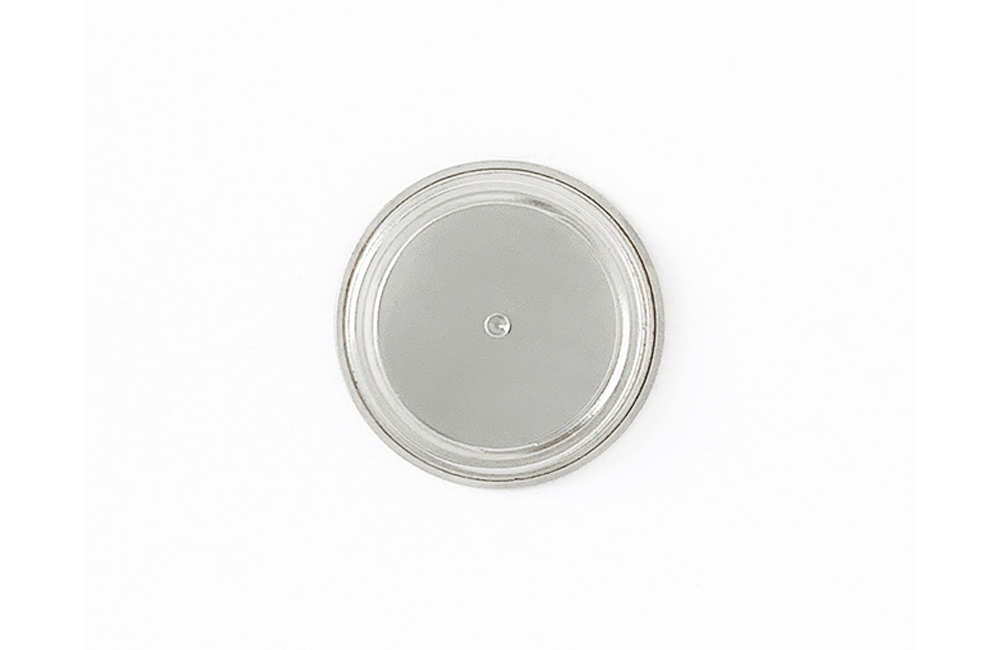

YZPST-ZP508LTS06 (8mm)
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

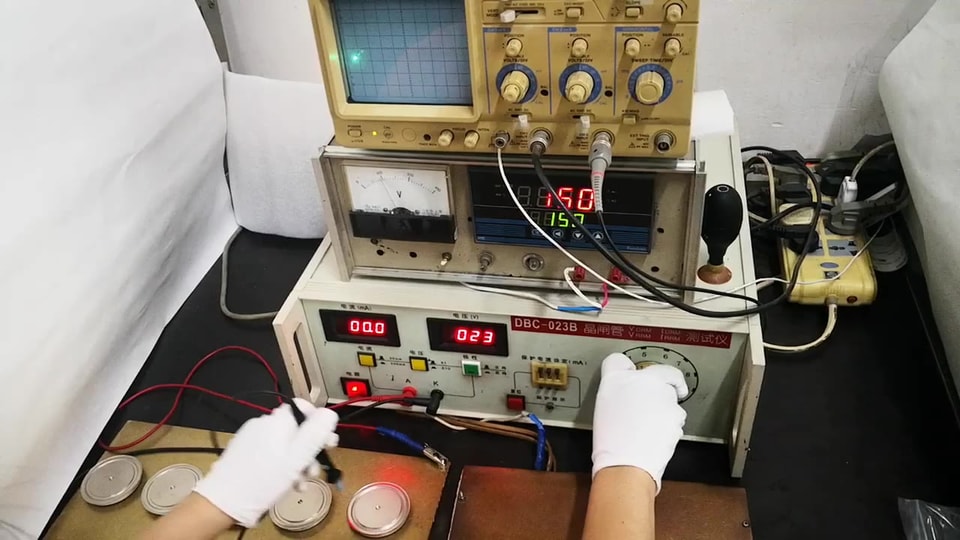

Descargas y archivos técnicos
Características:
Estructura completamente difundida
Alta capacidad de sobretensión
Capacidad de bloqueo de hasta 600 voltios
Robusto encapsulado cerámico hermético
Dispositivo ensamblado por presión
Tipo de dispositivo | VRRM (1) | VRSM (1) |
ZP508LTS06 | 600 | 650 |
VRSM = tensión inversa de pico no repetitiva (2)
corriente de fuga inversa de pico repetitiva | IRRM | 75 mA (3) |
Todos los valores nominales se especifican para Tj=25 °C salvo que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +190 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 190 °C.
(4) Consulte la definición del parámetro a continuación:
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio de la corriente en estado de conducción | IF(AV) | 6000 | A | Onda sinusoidal, conducción de 180°, Tsink=55 °C | ||
Pico de sobretensión de un ciclo (no repetitiva) corriente | IFSM |
55000
| A | 10,0 ms, VR<60%VRRM Tvjmax | ||
Tensión pico en estado de conducción | VFM | 1.10 | V | IFM = 4500 A; Tj = 190 °C | ||
Tensión umbral de conducción directa | Vo | 0.826 | V | Tj = 190 oC | ||
Resistencia de pendiente en conducción directa | r | 0.052 | mΩ | Tj = 190 oC |
* Para valores máximos garantizados, contacte con fábrica
Parámetro | Mín. | Máx. | Típ. | Unidades | Condiciones | ||
Temperatura de funcionamiento | Tj | -40 | +190 | °C | |||
Temperatura de almacenamiento | Tstg | -40 | +190 | °C | |||
Resistencia térmica: unión a disipador | RQ (j-hs) | 0.015 | °C/W | Refrigeración por ambas caras | |||
Fuerza de montaje | P | 19 | 26 | kN | |||
Peso | W | 140 | g | ||||
* Superficies de montaje lisas, planas y engrasadas
YZPST puede proporcionar la siguiente lista equivalente de diodos de soldadura(Tipos cápsula)
| Tipo | IF(AV) @TC= 85°C | VRRM | IRRM (máx.) 7 &Tj= | V(TO) Tjmáx | RT Tjmáx | Tjmáx | Rthjc | F±10% |
| Tjmáx | ||||||||
| A | V | mA | V | mQ | °C | K/W | kN | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
