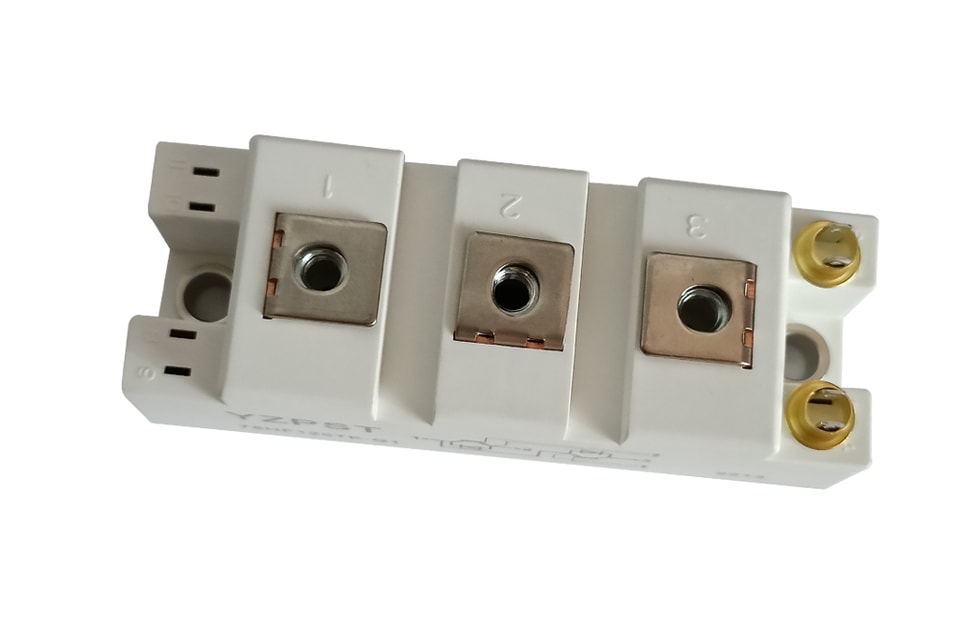

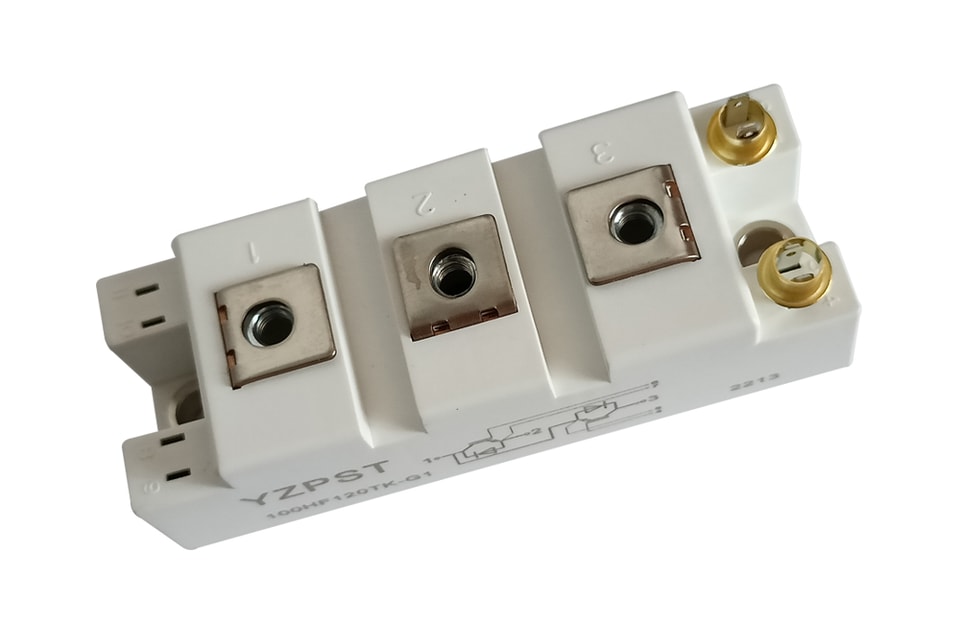

Módulo IGBT YZPST-100HF120TK-G1
CARACTERÍSTICAS
Alta capacidad de cortocircuito, corriente de cortocircuito autolimitada
CHIP IGBT (tecnología Trench + Field Stop)
VCE(sat) con coeficiente de temperatura positivo, conmutación rápida, bajas pérdidas de conmutación
Diodos de rueda libre con recuperación inversa rápida y suave
APLICACIONES
Aplicaciones de conmutación de alta frecuencia
Convertidores de soldadura
Control de movimiento/servo
Sistemas UPS
VALORES MÁXIMOS ABSOLUTOS TC=25°C salvo que se indique lo contrario
Símbolo
Parámetro
Condiciones de prueba
Valores
Unidad
IGBT
VCES
Tensión colector-emisor
TVj=25°C
1250
V
VGES
Tensión puerta-emisor

±30
V

IC

Corriente continua de colector
TC=25°C
150
A
TC=80°C
100
A
ICM
Corriente de colector de pico repetitiva
tp=1 ms
200
A
Ptot
Disipación de potencia por IGBT
694
W
Diodo
VRRM
Tensión inversa repetitiva
TVj=25°C
1250
V

IF(AV)

Corriente media directa
TC=25°C
150
A
TC=80°C
100
A
IFRM
Corriente directa de pico repetitiva
tp=1 ms
200
A

MÓDULO CARACTERÍSTICASTC=25°C salvo indicación contraria especifique
Símbolo
Parámetro
Condiciones de prueba
Mín.
Típ.
Máx.
Unidad
TVj máx.
Temperatura máxima de unión

150
°C
TVj op
Temperatura de funcionamiento

-40

150
°C
Tstg
Temperatura de almacenamiento

-40
125
°C
Vaisl
Tensión de prueba de aislamiento
CA, t=1 min
3000
V
Par de apriete
A carcasa
M6 recomendado
3

5
N·m
Par de apriete
A terminal
M5 recomendado
2.5

5
N·m
Peso

176

g
DIAGRAMA DE CIRCUITOS

CONTORNO DEL PAQUETE

Para más información sobre YZPST-100HF120TK-G1descargue el archivo PDF anterior llamado " YZPST-100HF120TK-G1 "
