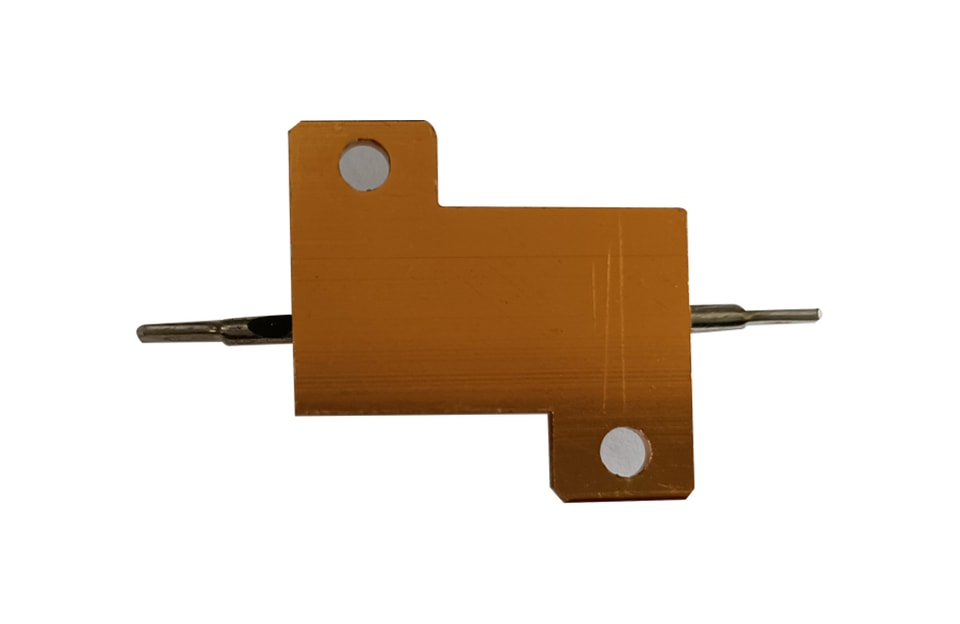

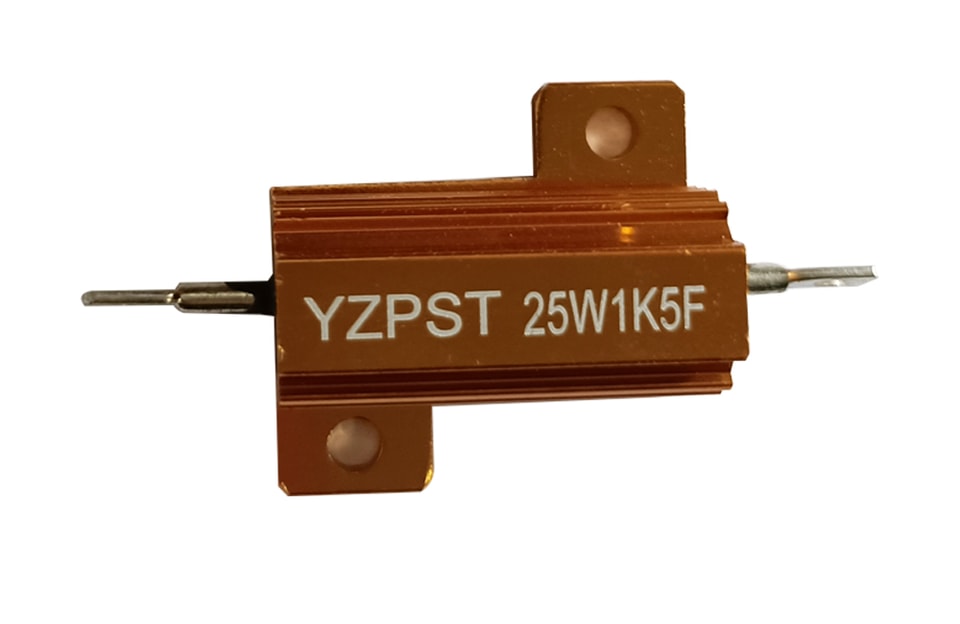

YZPST-25W1K5F
El resumen del producto y la información técnica principal se cargarán desde la base de datos de productos.
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Especificación de la resistencia bobinada de alta potencia
ESPECIFICACIÓN DE RESISTENCIAS BOBINADAS DE POTENCIA
Nombre del tipo de producto: RX24
Modelo del producto: 25W 1K5-4K 1%
dibujo dimensional de contorno

TIPO | A +0.5 | B +0.5 | C +0.5 | D +0.5 | E +0.5 | F +0.5 | G +0.5 | H +0.5 | J +0.5 | K +0.5 | L +0.5 | M +0.5 | N +0.5 | P +0.5 |
25W | 18 | 19.6 | 28 | 50 | 13.5 | 27 | 14 | 2.0 | 6.4 | 5 | 3.2 | 2.0 | 2 | 10.5 |
1 Ámbito de aplicación de la resistencia bobinada de alta potencia
2 Especificación del modelo RX24-25W 1K5-4K 1%
3 La prueba se realizó bajo condiciones atmosféricas normales
4 Índice de potencia nominal
4.1 Rango de temperatura de uso: -25℃ - - + 155℃
4.2 Variación de potencia
La curva de reducción de la potencia nominal con la temperatura ambiente. Véase abajo
Gráfica de la curva de reducción de potencia
4.3 Tensión nominal
La tensión nominal se determina mediante la siguiente fórmula:
E= √ P.R
Nota: E: Tensión nominal (V)
P: Potencia nominal (W)
R: Valor nominal de la resistencia (Ω)
5 Prestaciones eléctricas
5.1 Coeficiente de temperatura
El coeficiente de temperatura no supera ±350 PPM/℃
Coeficiente de temperatura = (R-R0)×106/R(t-t0)(PPM /℃)
R0: Medido a temperatura ambiente
R: Valor de resistencia medido a la temperatura de ensayo
t: temperatura ambiente
t0: Temperatura de ensayo
5.2 Sobrecarga de corta duración
Aplicar 5 veces la tensión nominal durante 5 segundos; la variación de resistencia debe ser de ±(2%R + 0,1 Ω).
5.3 Resistencia de aislamiento
La resistencia se coloca en la cavidad de un bloque metálico en V de 90°, se aplica una tensión de prueba de 500 V y la resistencia de aislamiento no debe ser inferior a 500 MΩ.
5.4 Resistencia a la tensión
La resistencia se coloca en la parte cóncava de un bloque metálico en V; se aplica 500 V durante 1 minuto, y la resistencia no debe presentar averías ni daños mecánicos visibles.
6 Prestaciones mecánicas
6.1 Resistencia mecánica de los terminales
Con una fuerza de tracción de 20 N, la forma de la resistencia y la estructura interna no resultan dañadas de forma significativa.
6.2 Resistencia a la vibración
A 10-55 Hz y con vibración uniforme de 5 mm de amplitud durante 3 horas, la estructura no presenta daños visibles.
6.3 Resistencia al calor de soldadura
Inmersión de los terminales de la resistencia: (A) 260℃±5℃, 10 s ± 1 s; (B) 350℃±5℃, 3,5 s ± 0,5 s. Profundidad de inmersión a 3+0,05 mm de la resistencia; la variación del valor de resistencia debe estar dentro de ±(1%R + 0,05 Ω) sin daños visibles.
6.4 Soldabilidad
La superficie debe quedar cubierta por una capa de soldadura lisa y brillante, con soldadura continua y sin poros concentrados; la temperatura de prueba de la soldadura es de 235℃±5℃ y el tiempo de inmersión es de 2 ± 0,5 segundos. La superficie del terminal de la resistencia debe ser superior al 95%.
7 Prestaciones de resistencia
7.1 Durabilidad (carga nominal)
A una temperatura ambiente de 70℃, aplicar la tensión nominal durante 1 hora y 0,5 horas. Tras 500 horas, no debe haber daños visibles en el aspecto de la resistencia, y la variación del valor de resistencia debe estar dentro de ±(5%R + 0,1 Ω).
7.2 Durabilidad (resistencia a carga en ambiente húmedo)
Con una humedad relativa del 90-95% y una temperatura ambiente de 40℃, aplicar 1/10 de la tensión de potencia nominal durante 500 horas, con 1 hora conectado y 0,5 horas desconectado. Tras 500 horas, no debe haber daños evidentes en el aspecto de la resistencia, y la variación del valor de resistencia debe estar dentro de ±(5%R + 0,1 Ω).
7.3 Cambio rápido de temperatura
La resistencia se coloca en un entorno de -55℃ durante media hora y luego se pasa a un entorno de 155℃ durante media hora. Después de 3 ciclos, la resistencia no debe presentar daños visibles y la variación del valor de resistencia debe estar dentro de ±(5%R + 0,1 Ω).
7.4 Resistencia a la humedad (estado estacionario fijo)
A 40℃ y con una humedad del 90-95%, aplicar una tensión continua de 100 V, con el terminal positivo de la resistencia y el disco metálico conectado al negativo, durante 500 horas; la variación del valor de resistencia debe estar dentro de ±(5%R + 0,1 Ω).
7.5 Características no inflamables
Utilizar una llama abierta normal durante 15 segundos, detener 5 segundos; después de 5 ciclos, la resistencia no debe romperse.
8. Contacte antes del cambio
Cambie los materiales, la ingeniería de fabricación y la gestión del producto; solicite previamente la confianza del usuario en la calidad y realice los cambios antes de la aprobación.
Para obtener más información sobreResistor bobinado de alta potencia RX24Descargue el archivo PDF anterior denominado "YZPST-RX24-25W1.5K-4KOHMS"
