2P4M/WR0205 Tiristores SCR sensibles de 2 A
YZPST-2P4M/WR0205
2P4M/WR0205 Tiristores SCR sensibles de 2 A
YZPST-2P4M/WR0205
DESCRIPCIÓN:
La serie SCR 2P4M de 2 A ofrece un alto valor de dv/dt y una fuerte resistencia a las interferencias electromagnéticas.
Se recomienda especialmente para su uso en interruptores diferenciales, planchas para el cabello, encendedores, etc.
CARACTERÍSTICAS PRINCIPALES:
símbolo | valor | unidad |
IT(RMS) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
VALORES MÁXIMOS ABSOLUTOS:
Parámetro | Símbolo | Valor | Unidad |
Rango de temperatura de unión de almacenamiento | Tstg | -40~150 | ℃ |
Rango de temperatura de unión en funcionamiento | Tj | -40~110 | ℃ |
Tensión máxima repetitiva en estado de bloqueo (Tj=25℃) | VDRM | 600 | V |
Tensión inversa máxima repetitiva (Tj=25℃) | VRRM | 600 | V |
Corriente eficaz en estado de conducción | IT(RMS) | 2 | A |
Corriente máxima de pico de sobrecarga no repetitiva en estado de conducción (ciclo completo, F=50 Hz) | ITSM | 20 | A |
I2valor t para fusible (tp=10ms) | I2t | 2 | A2s |
Tasa crítica de aumento de la corriente en estado de conducción (IG=2×IGT) | dI/dt | 50 | A/μs |
Corriente de pico de compuerta | IGM | 0.2 | A |
Disipación media de potencia de compuerta | PG(AV) | 0.1 | W |
Potencia de pico de compuerta | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉCTRICAS(Tj=25℃ salvo que se especifique lo contrario)
Símbolo |
Condición de prueba | Valor |
Unidad | ||
MÍN | TIPO | MAX | |||
IGT | VD=12 V, RL=33Ω | - | 50 | 200 | μA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRMTj=110℃ | 0.2 | - | - | V |
IH | IT=50 mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=2/3×VDRMTj=110℃ RGK=1KΩ | 20 | - | - | V/μs |
CARACTERÍSTICAS ESTÁTICAS
Símbolo | Condición de prueba | Valor | Unidad | ||
VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
IDRM IRRM | VD=VDRM= VRRMRGK=1KΩ | Tj=25℃ | MAX | 5 | µA |
Tj=110℃ | 0.1 | mA | |||
RESISTENCIAS TÉRMICAS
Símbolo | Condición de prueba | Valor | Unidad | |
Rth(j-c) |
unión a encapsulado (CA) | TO-251-4R/TO-252-4R | 6.5 |
℃/W |
TO-92 | 10 | |||
TO-126 | 7.0 | |||

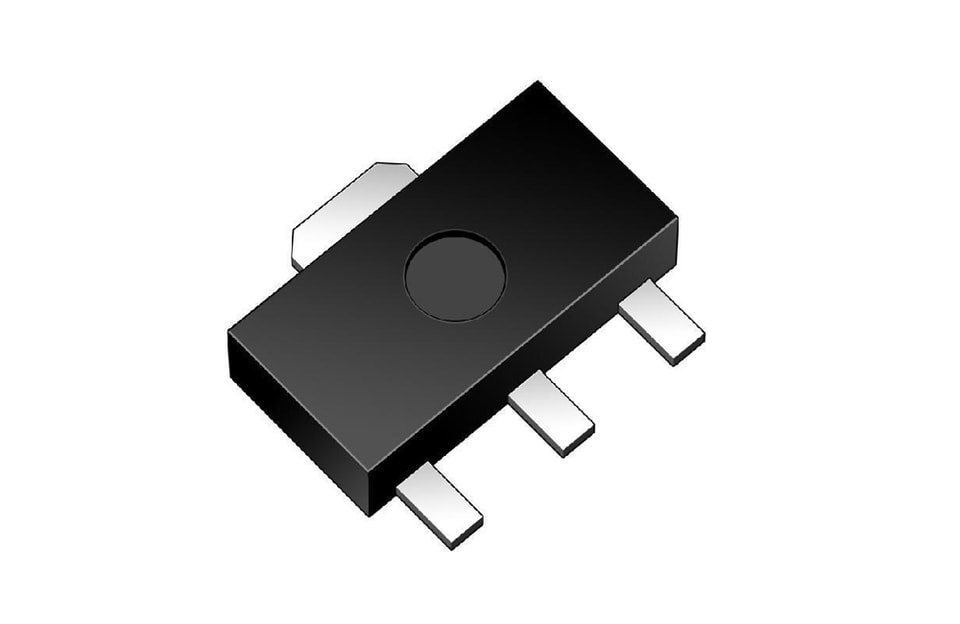

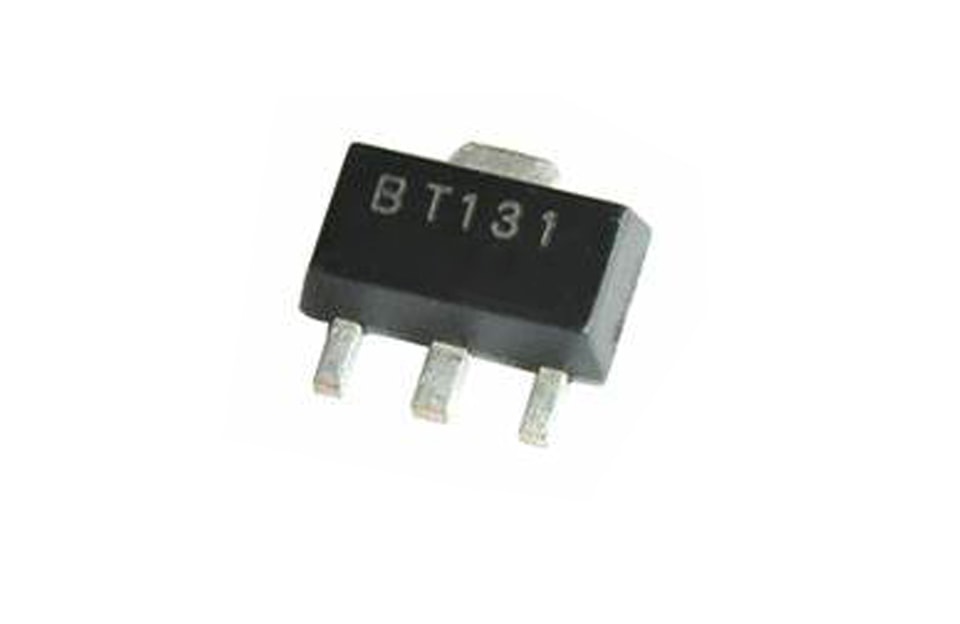

SOT-89-3L | 8.3 | |||

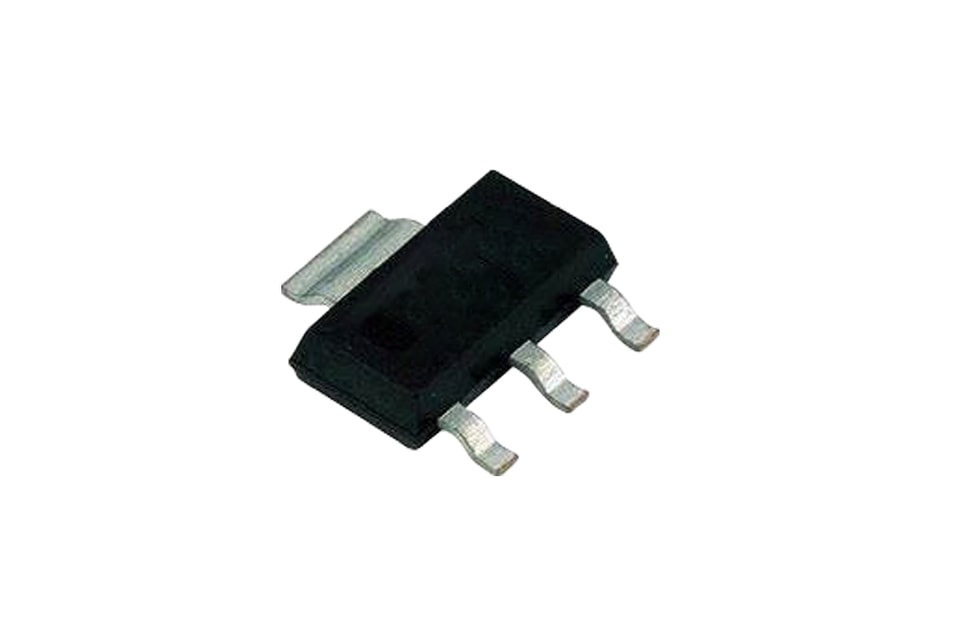

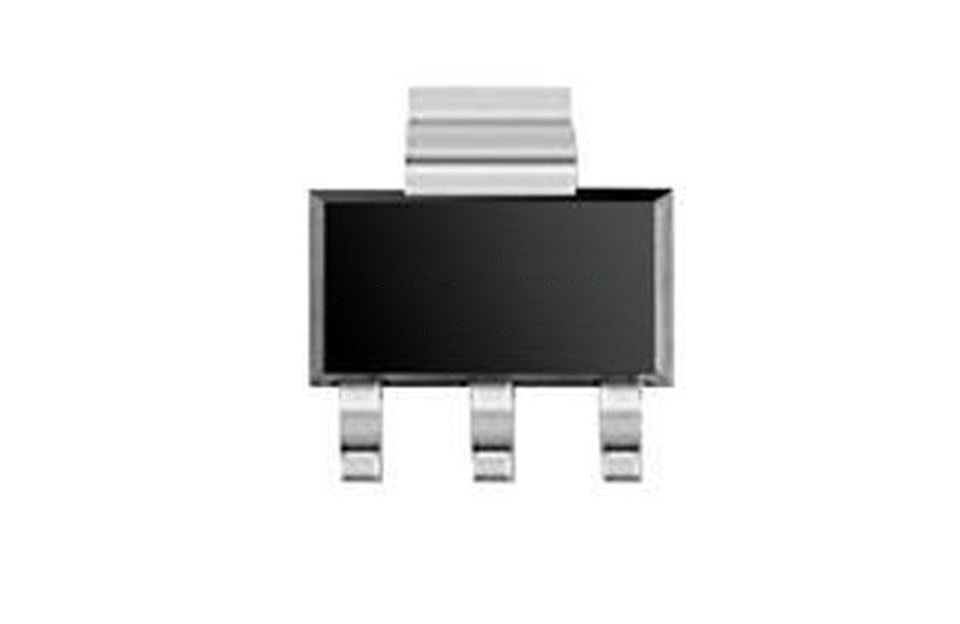

SOT-223-3L | 7.3 | |||
