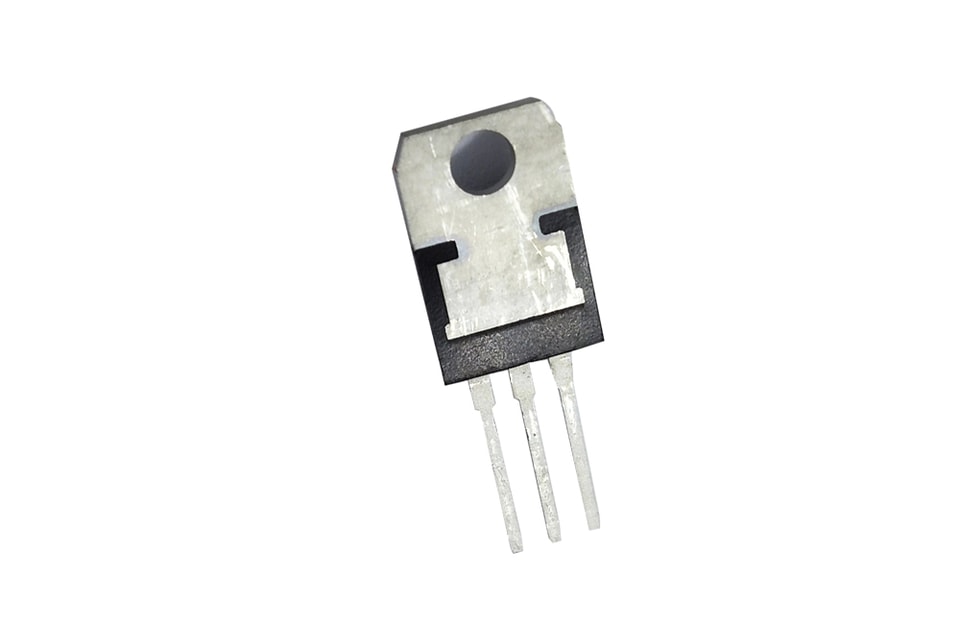

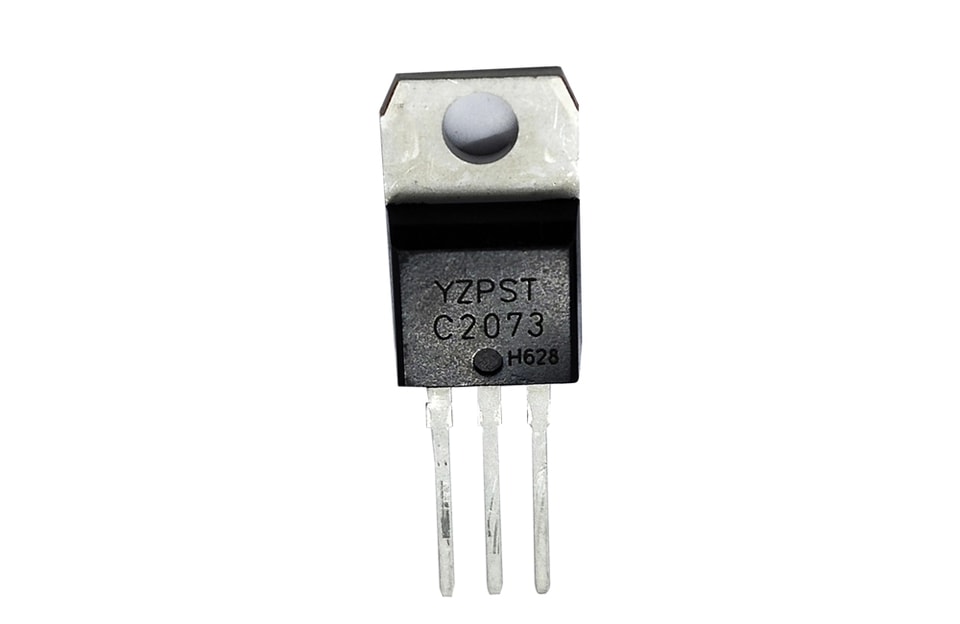

Transistor de tipo NPN 2SC2073
DESCRIPCIÓN:
El 2SC2073 es un transistor de tipo NPN, utilizado como tubo conmutador de potencia para balastos electrónicos y lámparas electrónicas de bajo consumo. Presenta características de bajas pérdidas de conmutación, alta fiabilidad, buenas características a alta temperatura, velocidad de conmutación adecuada, baja corriente de fuga inversa, etc.
VALORES MÁXIMOS ABSOLUTOS
Símbolo | Parámetro | Valor | Unidad |
VCBO | Tensión colector-base | 150 | V |
VCEO | Tensión colector-emisor | 150 | V |
VEBO | Tensión emisor-base | 5 | V |
IC | Corriente continua de colector | 1.5 | A |
PTOT | Disipación total a Tcase=25 ℃ | 75 | W |
Tj | Temperatura de unión | 150 | ℃ |
Tstg | Rango de temperatura de almacenamiento | -55-150 | ℃ |
CARACTERÍSTICAS ELÉCTRICAS (TC = 25°C, salvo que se indique lo contrario)
Símbolo | Parámetro | Condición de prueba | Valor | Unidad | ||
Mín. | Tipo | Máx. | ||||
V(BR)CBO | Tensión de ruptura colector-base | IC=1 mA | 150 |
|
| V |
V(BR)CEO | Tensión de ruptura colector-emisor | IC=0,1 mA | 150 |
|
| V |
V(BR)EBO | Tensión de ruptura emisor-base | IE=1 mA | -5 |
|
| V |
ICBO | Corriente de corte del colector | VCB=150 V, IE=0 |
|
| 5 | μA |
ICEO | Corriente de corte del colector | VCE=150 V, IC=0 |
|
| 5 | μA |
IEBO | Corriente de corte del emisor | VEB=5 V, IC=0 |
|
| 5 | μA |
hFE | Ganancia de corriente continua | VCE=10 V, IC=0.5A | 40 |
| 140 |
|
VCE(sat) | Tensión de ruptura colector-base | IC=0,5 A, IB=50 mA |
|
| 0.85 | V |
VBE(sat) | Tensión de saturación base-emisor | IC=0,5 A, IB=50 mA |
|
| 1.5 | V |
a: tp≤300μs,δ≤2% | ||||||
DATOS MECÁNICOS DEL PAQUETE
.jpg)
.jpg)
