YZPST-BT151S-650R
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
P/N:YZPST-BT151S SCRS

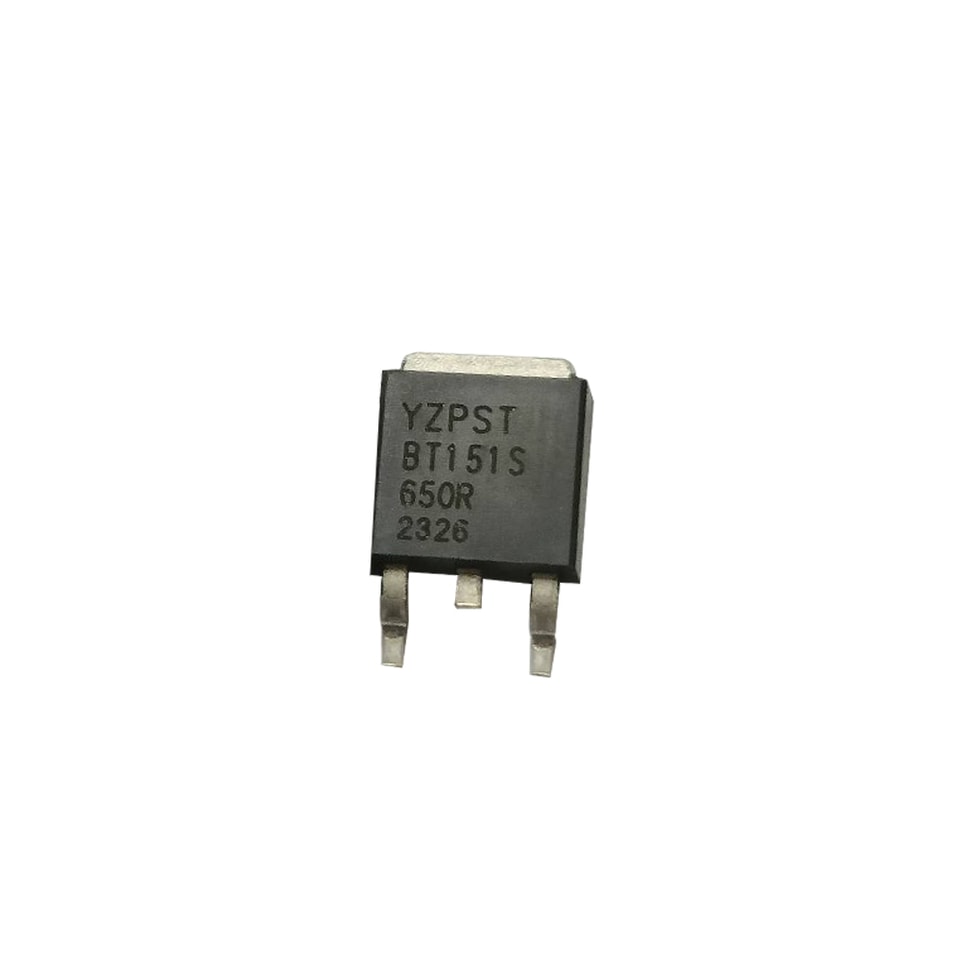

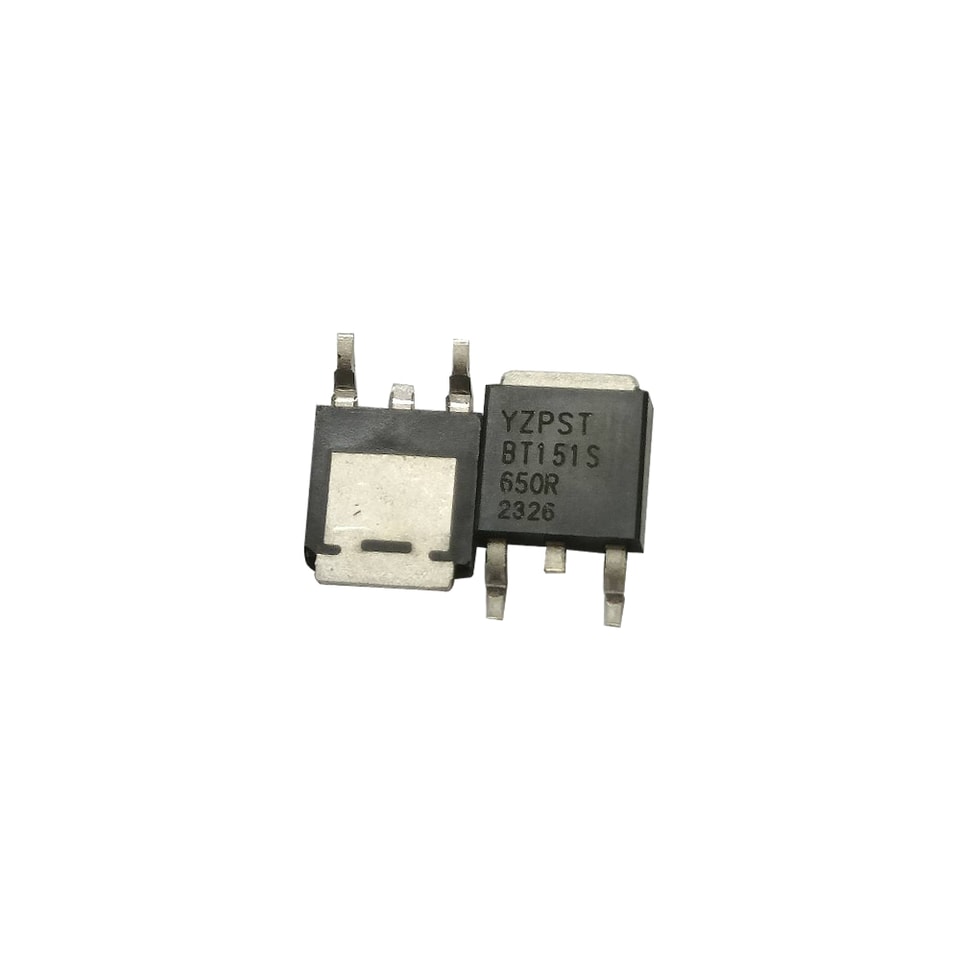

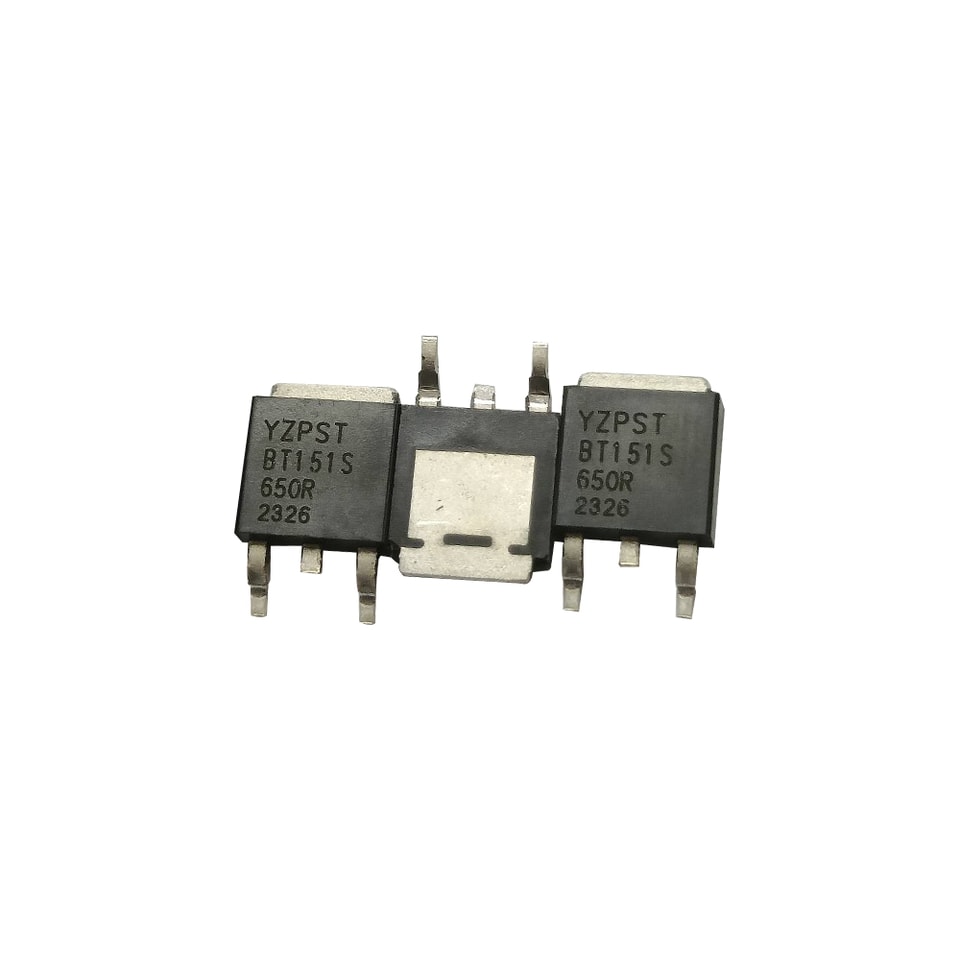

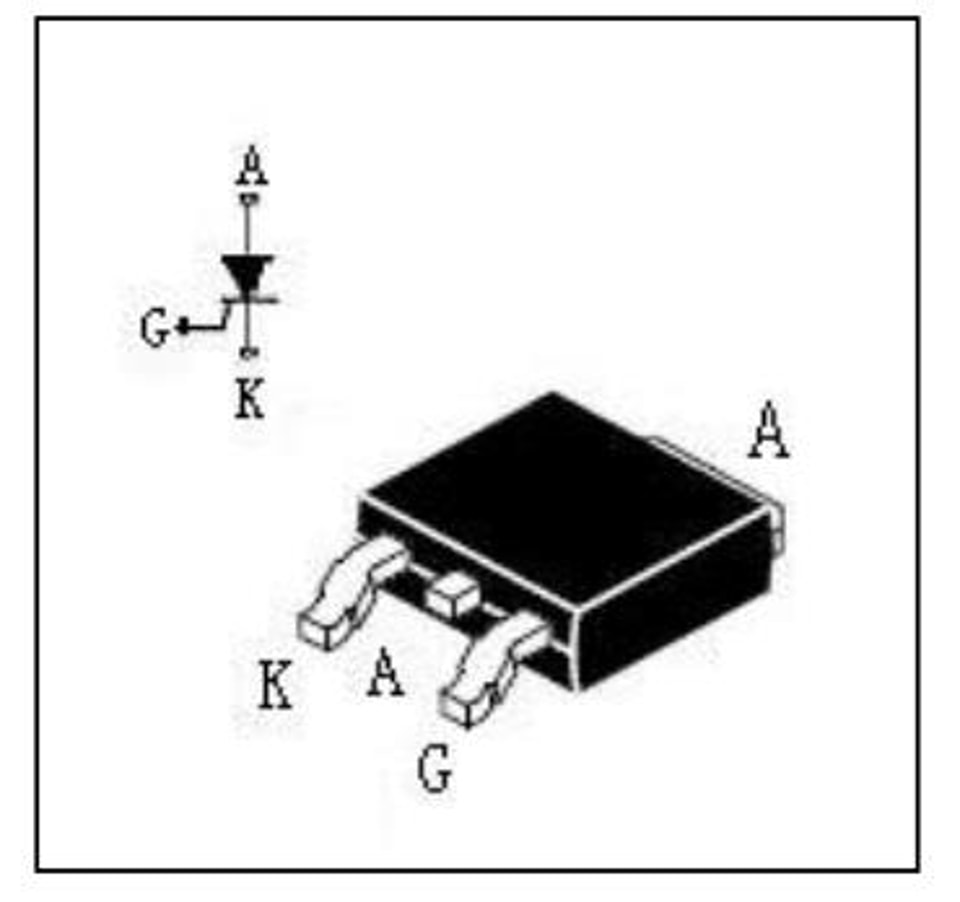

fabricante de SCR BT151S-650R de 650 V en TO-252
Encapsulado
TO-252-2L
Características principales (Tj= 25℃)
Símbolo | Valor | Unidad |
IT(AV) | 7.5 | A |
VDRM / VRRM | ≥ 600 | V |
IGT | 3 a 6 | mA |
Valores absolutos (valores límite)
Símbolo | Parámetro | Valor | Unidad |
IT (RMS) | Corriente eficaz en estado de conducción (ángulo de conducción de 180°) | 12 | A |
IT(AV) | Corriente media en estado de conducción (ángulo de conducción de 180°) | 7.5 | A |
ITSM | Pico de corriente no repetitiva en estado ON Corriente (tp=10 ms) | 100 | A |
I2t | (tp=10 ms) | 50 | A2S |
IGM | Corriente máxima de compuerta (tp=20 μs) | 2 | A |
PGM | Potencia de pico de compuerta | 5 | W |
PG(AV) | Potencia media de compuerta | 0.5 | W |
Tstg Tj | Temperatura de almacenamiento Temperatura de unión de funcionamiento | -40--+150 -40--+125 | ℃ |
Resistencias térmicas
Símbolo | Parámetro | Valor | Unidad |
Rth (j-mb) | Unión a encapsulado | 2.0 | K/W |
Rth (j-a) | Unión a ambiente | 75 | K/W |
Características eléctricas (Tj=25℃ salvo que se indique lo contrario)
| Símbolo | Condiciones de prueba | Valor | Unidad | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=6 V,RL= 100Ω | 3 | 5 | 6 | uA | |
| VGT | VD= 12 V, RL= 100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 kΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT= 100mA Puerta Abierto | ----- | 10 | mA | ||
| IL | IG= 1.2IGT | 20 | mA | |||
| dV/dt | VD67%VDRM, Compuerta abierta, Tj=125℃ | 50 | 125 | v/μs | ||
| ----- | ||||||
| VTM | IT= 16 A,tp=380μs | ----- | ----- | 1.6 | V | |
| IDRM | VD=VDRM | 10 | μA | |||
| 500 | μA | |||||
| VR=VRRM | Tj=25℃ | ----- | ----- | 10 | μA | |
| IRRM | Tj=125℃ | ----- | ----- | 500 | μA | |

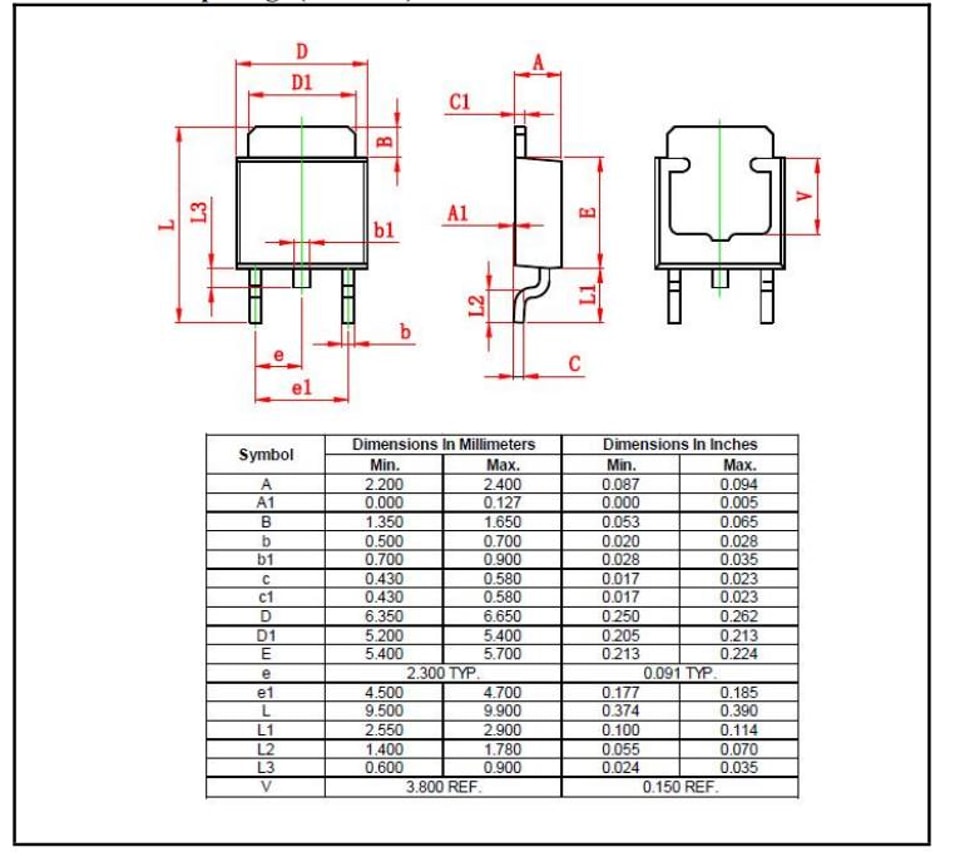

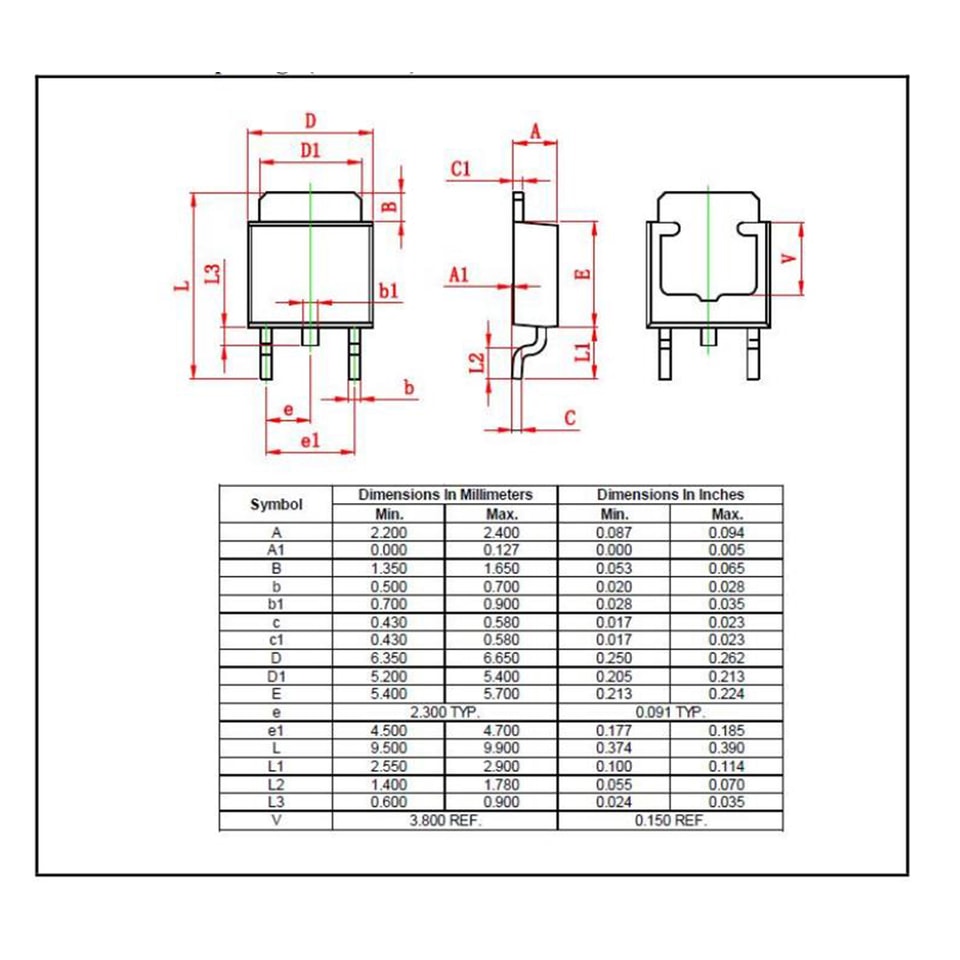

Dimensiones del encapsulado
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
