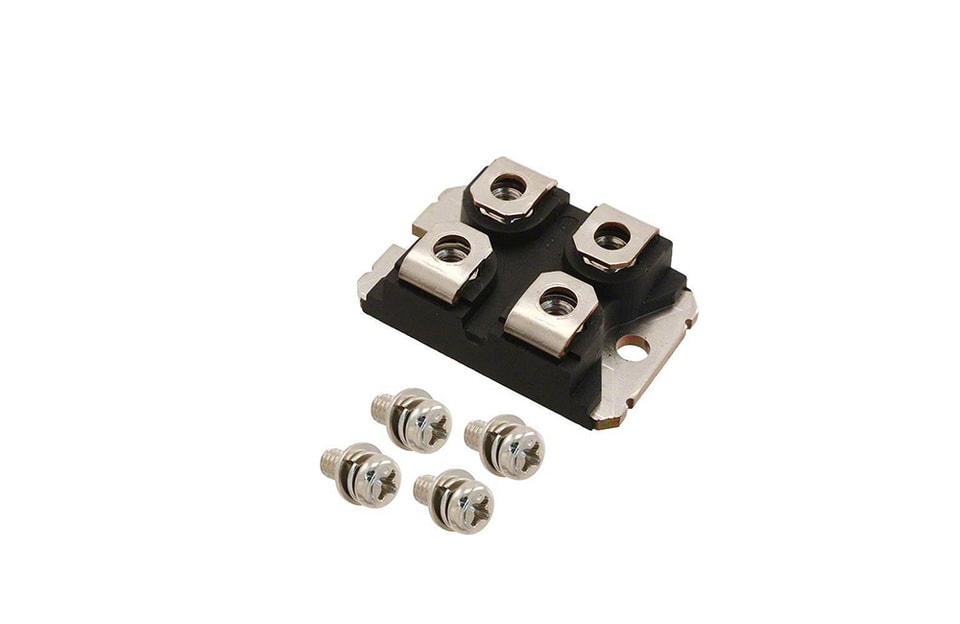

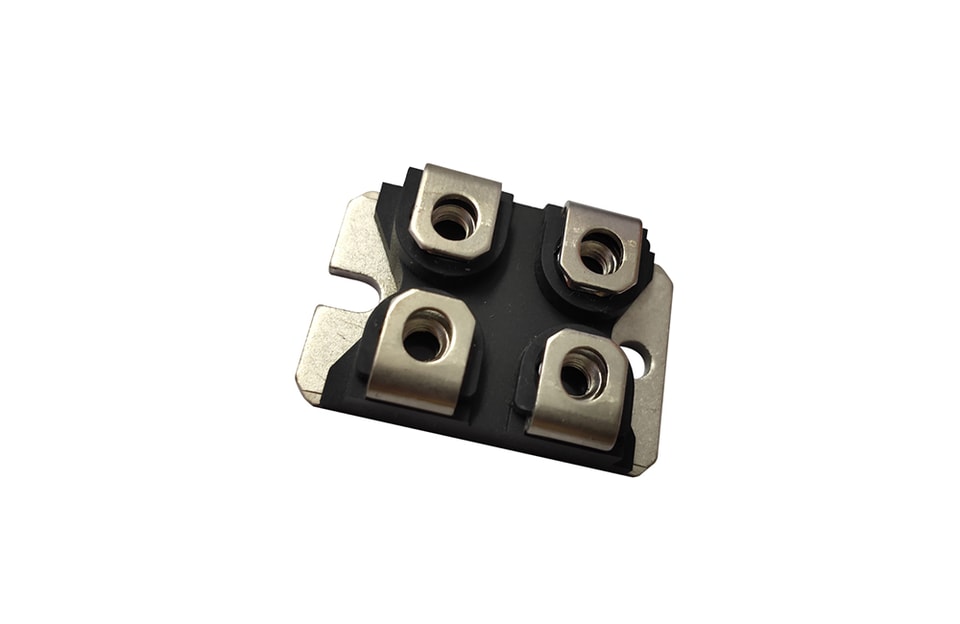

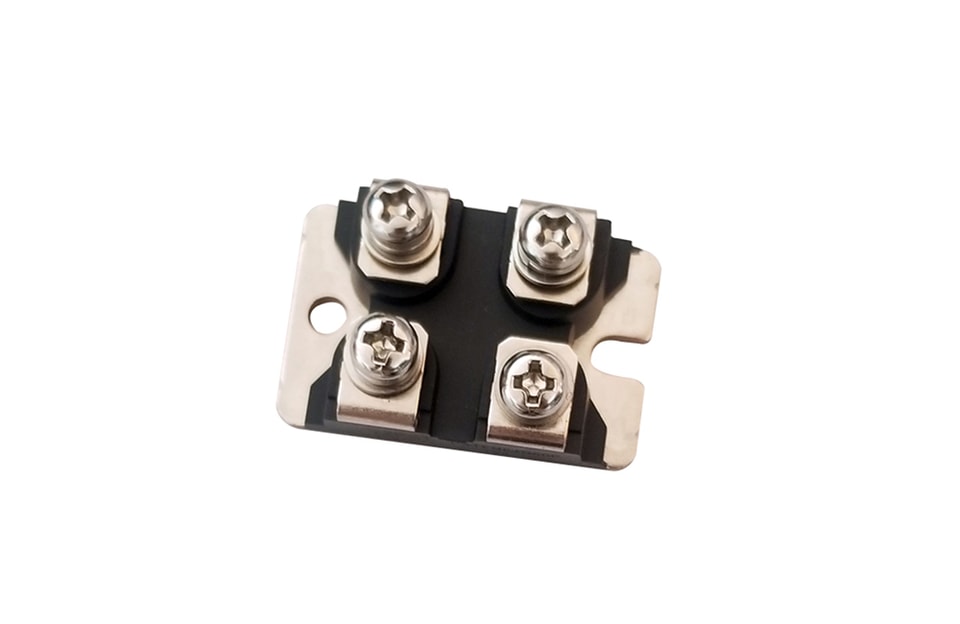

YZPST-MCO150-16I01

160A 1600V

Módulo tiristor

Conforme con RoHS

YZPST-MCO150-16I01

CARACTERÍSTICAS DEL PRODUCTO

Placa base: cobre

Chips de tiristor con pasivación de vidrio

Baja corriente de fuga

Aislamiento DBC interno

Ciclado de potencia avanzado

APLICACIONES

Control de motor de CA con arranque suave

Control de temperatura

Control de potencia de CA

Control de iluminación y temperatura

ABSOLUTE MAXIMUM RATINGS(TC =25°C salvo que se especifique lo contrario)

Símbolo	PParámetro	TPrueba Condiciones	Valores	Unit
VRRM	Máx.máximo Pico Recuperación inversa Voltaje	Tvj=125℃	1600	V
VDRM	Maimo repetitiva pico en estado de bloqueo voltaje
VRSM	No-Pico Recuperación inversa Voltaje	Tvj=125℃	1700	V
VDSM	Non repetitivo pico en estado de bloqueo voltaje
IRRM	Maimo Pico Recuperación inversa Corriente	Tvj=125℃	8	A
IDRM	Máx.mum repetitiva pico en estado de bloqueo Corriente
IT(AV)	Media Oestado n Corriente	TC=85℃	160
IT(RMS)	RMS Cobrede	TC=85℃, sin180°	251	A
ITSM	No Rrepetitivo Sobretensión repetitivo Corriente Corriente	10 ms, Tj=25℃	2300
I2t	Para Fusar	10 ms, Tj=25℃	125	A2S
VTM	Pico en estado de conducción voltaje	ITM=160A	1.4	V
		ITM=480A	1.8
dv/dt	crítico de de subida de en estado de bloqueo voltaje	VD =2/3VDRM Tiempo de apertura de la compuertaj=125℃	1000	V/us
IGT	corriente de disparo de compuertat máx.		100	A
VGT	tensión de disparo de compuerta máx.		1.3	V
IH	compuerta disparo current		220	A
IL	lattación current		350	A
Viso	AC 50Hz RMS 1men		2500	V
TJ	Temperatura de unión		-40 a +125	℃
TSTG	Estalmacenamiento Temperatura Rango		-40 a +125
RthJC	Unión a Encapsulado Térmica Resistencia (por chip de tiristor)		0. 13	℃ /W
montaje torque	Módulo a disipador		1. 1-1.5	Nm
	Terminal		1. 1-1.5

Ocontornos
