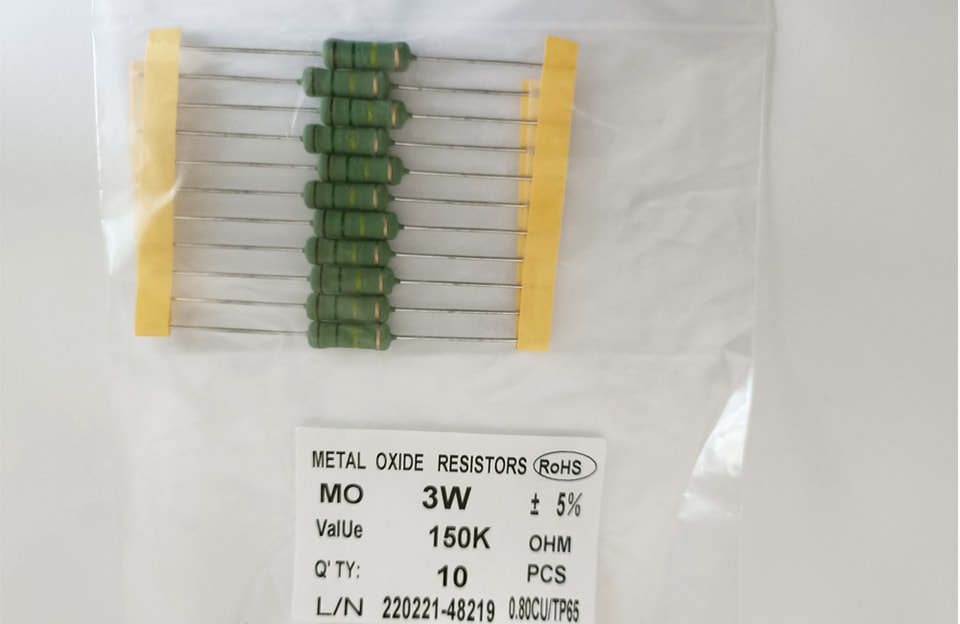

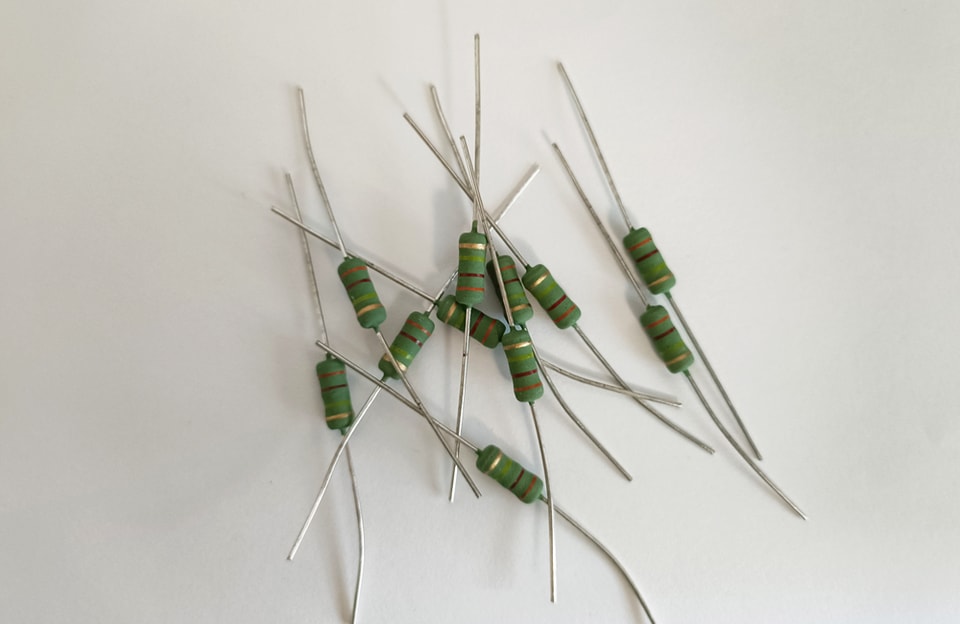

YZPST-MO 3W 150K TP65

Dimensión（mm）

L

ФD

ｌ

Φd

Valor

15.5±0.5

5±0.5

≥26

0.8±0.05

(Estilo)

MO

(Potencia nominal)

3W

(Curva de derating)

Tensión nominal

Tensión máxima

500V

Tensión máxima de sobrecarga

700V

Tolerancia

±5%

Rango de resistencia

150K

Rango de temperatura de funcionamiento

-55℃ ～ +155℃

Descripción

Requisitos de rendimiento

Método de ensayo

(RCoeficiente de temperatura de la resistencia

Coeficiente)

T.C.R. ±350 ppm/℃

Temperatura de prueba

+20℃／-55℃／+20℃／+125℃／+20℃

(Sobrecarga de corta duración)

△ R≤±1%R

Sin daños visibles, marcas legibles

2,5 veces la tensión nominal o la tensión máxima de sobrecarga (la menor), durante 5 segundos

(Tensión soportada)

(Sin flashover ni perforación)

CA 500 V1 minuto

Resistencia de los terminales

Tirado

ΔR≤±1％R+0,05R

Sin daños visibles

Φd  0,8 mm；Carga10 N, 10 s

Enroscado

Φd 0,8 mm；Carga10 N 90⁰

Retorcido

360⁰  en dirección opuesta

Resistencia a la vibración

ΔR≤±1％+0,05R

Sin daños visibles

10~500 Hz

3 direcciones, 2 horas cada una

Resistencia al calor de soldadura

ΔR≤±1％R

Marcas legibles, sin daños visibles

350 ℃

a 2 mm del cuerpo, 3 segundos

(Soldabilidad)

Al menos el 95 % de la superficie de inmersión debe quedar cubierto por soldadura nueva, sin acumulación de defectos.

235 ℃

a 2 mm del cuerpo, 2 segundos

Ciclo térmico

ΔR≤±1％R+0,05R

Sin daños visibles

-55/+155 ℃

durante 5 ciclos

(Humedad)

ΔR≤±5％R+0,05R

Sin daños visibles

40 ℃, 95 % HR

1344 horas

70 ℃

(Vida útil con carga)

ΔR≤±5％R+0,05R

Sin daños visibles, marcas legibles

tensión nominal o tensión máxima, 1,5 horas encendido, 0,5 horas apagado, temperatura de 70 °C durante 1000 horas
