COMPONENTE DE POTENCIA

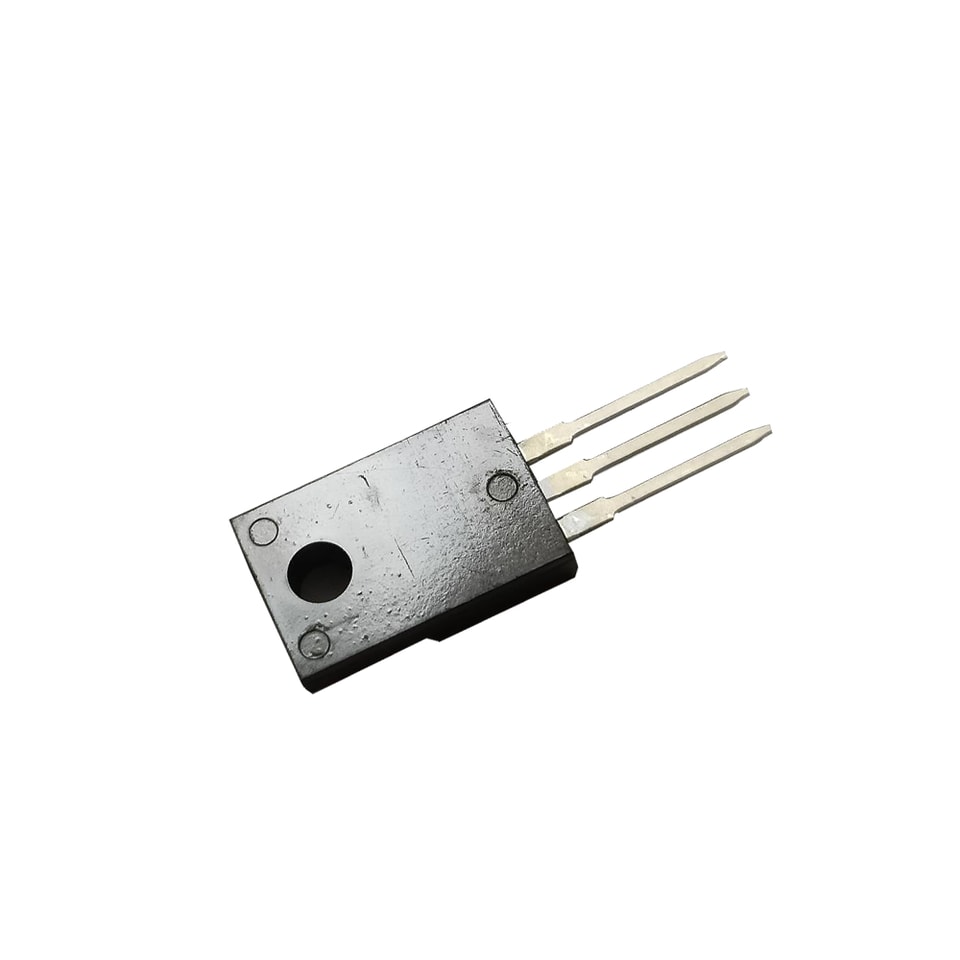

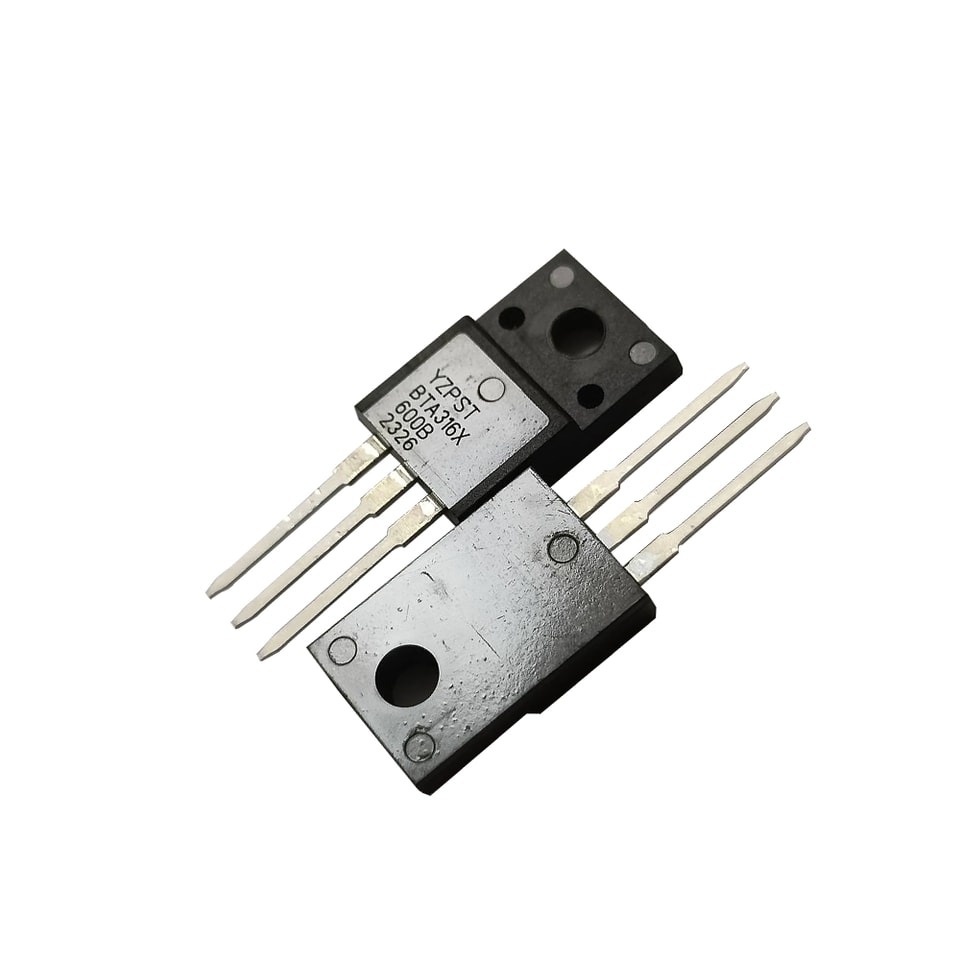

YZPST-BTA316X-600B triac TO-220F de 16 A y 600 V BTA316X-600B
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
YZPST-BTA316X-600B
600 V BTA316X-600B triac TO-220F de 16 A
Encapsulado
TO-220F
Características principales (Tj=25 ℃)
| Símbolo | Valor | Unidad |
| IT(RMS) | 16 | A |
| VDRM / VRRM | ≥800 | V |
| ITSM | 160 | A |
Absoluto valores nominales (Límite Valores)
| Símbolo | Parámetro | Valor | Unidad | |
| IT (RMS) | Corriente eficaz en estado de conducción (sinusoide completae ) | 16 | A | |
| Corriente pico no repetitiva en estado de conducción | ||||
| ITSM | corriente (Tj=25℃,tp=20 ms) | 160 | A | |
| I2t | I2t para fusible (tp=10 ms) | 140 | A2S | |
| IGM | Pico de compuerta current | 4 | A | |
| VGM | Tensión máxima de puerta | 16 | V | |
| PGM | Potencia de pico de compuerta | 40 | W | |
| PG(AV) | Potencia media de compuerta | 1 | W | |
| dIT/dt | Tasa repetitiva de aumento de la corriente en conducción tras el disparo | Ⅰ- Ⅱ-Ⅲ | 50 | |
| (IT=6 A, IG =0,2 A, dlG/dt=0,2A/us) | Ⅳ | 50 | A/μs | |
| Tstg | Temperatura de almacenamiento | 110 | ℃ | |
| Tj | Funcionamiento unión temperatura | 85 | ||
Resistencias térmicas
| Símbolo | Parámetro | Condición | Tipo | Unidad | |
| Rth j-c | Resistencia térmica, unión acase | Uno ciclo | 220F | 1.2 | ℃/W |
| Rth j-a | Resistencia térmica, unión a ambiente | —— | —— | 60 | ℃/W |
Eléctricas inversa (Tj=25℃ salvo que se se especifique)
| Símbolo | Condiciones de prueba | Tipo | Máx. | Unidad | |
| BTA316-800 | C | B | |||
| VD=12 V IT=0.1A | |||||
| T2+ G+ | 11 | 16 | 25 | mA | |
| IGT | T2+ G- | 12 | 20 | 30 | mA |
| T2- G- | 18 | 25 | 50 | mA | |
| T2- G+ | mA | ||||
| IH | VD=12 VIGT=0.1A | 25 | 50 | mA | |
| VTM | IT=20 A | — 1.3— | 1.7 | V | |
| IDRM | V DRM=520 V | 10 | μA | ||
| IRRM | VRRM=520 V | 15 | μA | ||
| VD=12 V IT=0.1A | |||||
| VGT | Tj=125℃ | —— | 1.65 | V | |
| VD=VDRM（MAX） | |||||
| ID | Tj=125℃ | —— | 0.5 | mA | |
Medida de encapsuladoTO-263：
