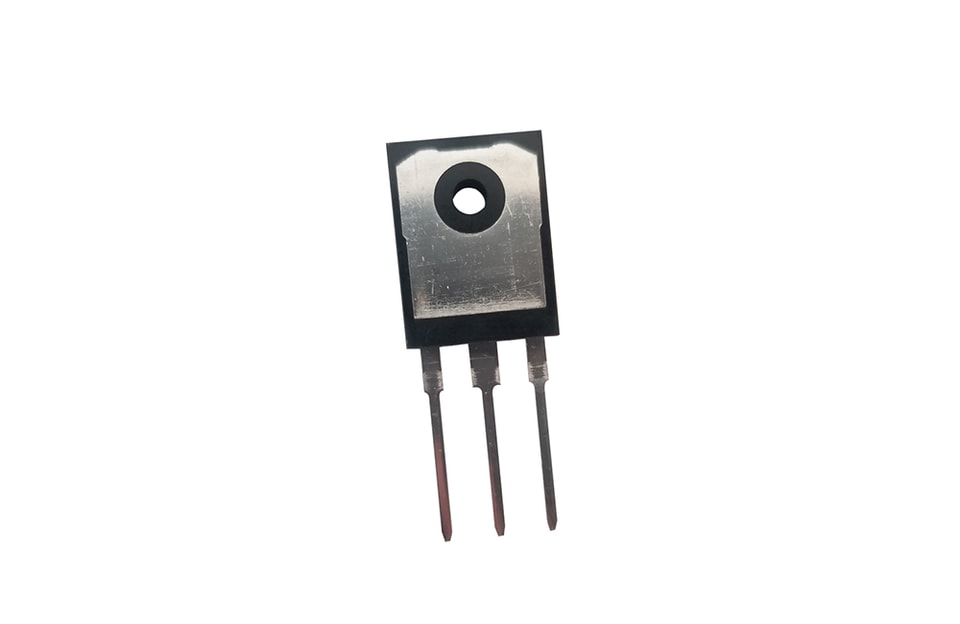

Diodo rectificador de recuperación ultrarrápida

YZPST-SFP2003

Características del producto

Conmutación ultrarrápida para una alta eficiencia

Baja corriente de fuga inversa.

Alta capacidad de corriente de sobretensión en directa

Producto RoHS.

Uso principal

Se utiliza principalmente en fuentes de alimentación conmutadas, moduladores PWM de ancho de pulso,inversores como diodo de rueda libre y otroscircuitos electrónicos, diodo rectificador de alta-frecuencia, diodoo uso como diodo de amortiguación

Resumen

El dispositivo SFP2003 está optimizado para una tensión-directa ultrabajacaída para maximizar la eficiencia en la fuente de alimentaciónaplicaciones.

Circuito equivalente

YZPST-SFP2003-1(2)

YZPST-SFP2003-2 (1)

Valores nominales máximos absolutos

Ítem		Símbolo	Datos	Unidad
Tensión máxima de pico inverso repetitivo		VRRM	300	V
*Corriente media rectificada directa (VR nominal: onda cuadrada de 20 kHz) - ciclo de trabajo del 50%		IFAV	20	A
Tiempo de recuperación inversa (IF=0,5 A IR=1,0 A IREC=0,25 A)		TRR	≤35	nS
Corriente de sobretensión de pico directa (carga nominal 8,3, onda senoidal semionda, según el método JEDEC)		IFSM	180×2	A
Temperatura de unión de funcionamiento		T_J	175	℃
Temperatura de almacenamiento		TSTG	-40～150	℃
Resistencia térmica típica (por rama)	Encapsulado = TO-247AB	RθJC	0.5	℃/W

Electricidad Característica

Ítem	Condición de prueba		Valor(mín.)	Valor(típ.)	Valor(máx.)	Unidad
V_B	TJ =25℃	IR=100uA	300	---	---	V
I_R	TJ =25℃	VR=300V	---	---	0.01	mA
I_R	TJ =125℃	VR=300V	---	---	0.10	mA
V_F	TJ =25℃	IF=10A (IFAV=10A×2)	---	1	1.1	V
V_F	TJ =125℃	IF=10A (IFAV=10A×2)	---	---	1	V
