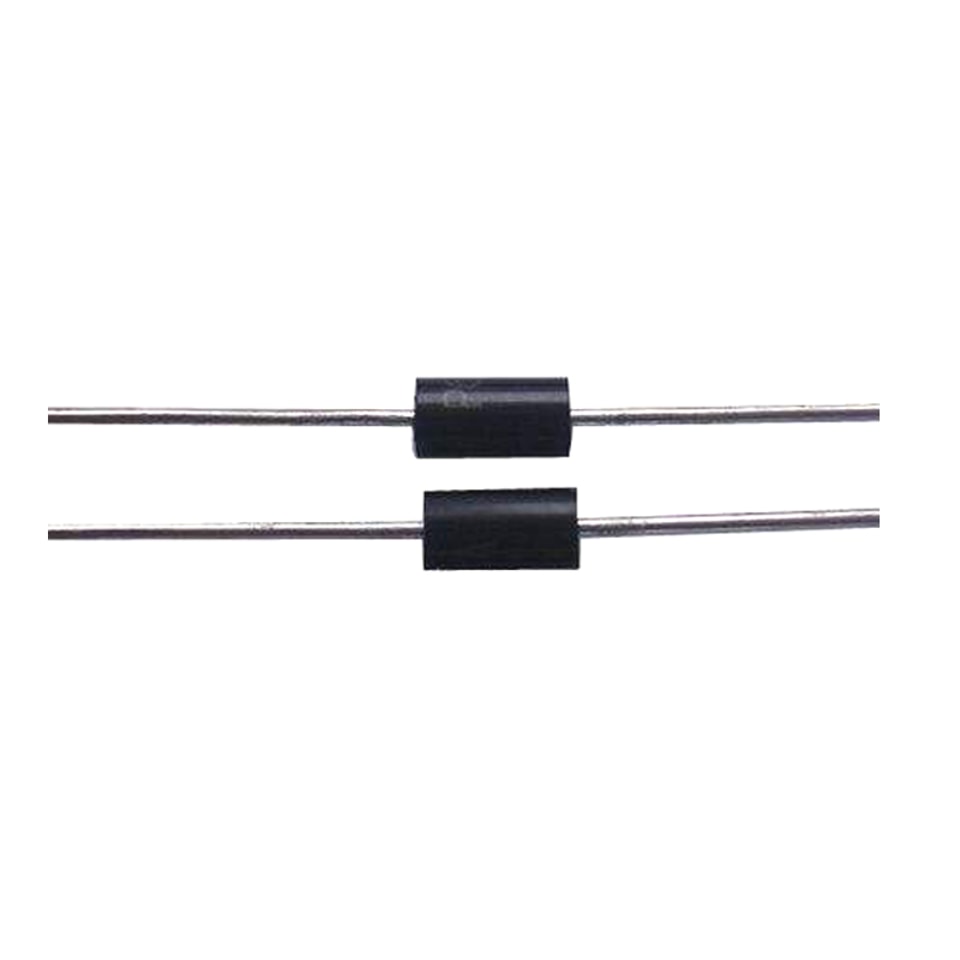

P/N: YZPST-2CL2FR Diodo rectificador de alta tensión
2CL2FRSerie de diodos rectificadores de alta tensión. Adopta una estructura mesa de alta fiabilidad y tecnología de difusión, moldeada con resina epoxi en una estructura compacta.
Características
Característica de avalancha
Más tamaños para elegir
Moldeado con resina epoxi al vacío, con superficie anticorrosiva
Tj: -40℃—+150℃
Aplicación
Generador de alta tensión
Equipos dobladores de alta tensión
Rectificador de alta tensión de uso general,
Conjunto multiplicador de alta tensión
Máximo valores nominales
Ítem | Símbolo | Unidad | Condiciones | Unidad | |
Tensión inversa de pico repetitiva | VRRM | kV | Ta=25C IR=0.02μA | 35.0 | |
Corriente directa media |
IF(AV) | A | 50Hz Media onda senoidal Carga resistiva @Tbreak=50C |
100 | |
Tiempo de recuperación inversa | trr | S | IF=2mA IR=4mA IRR=1mA | 100 | |
Corriente directa de sobretensión | IFSM | A | 0.01S @ Onda senoidal de media onda 50Hz | 15 | |
Funcionamiento Temperatura | Ambiente | Ta | C |
| -40~ +125 |
Temperatura de almacenamiento | Tstg | C |
| -40~ +125 | |
Eléctricas inversa (Ta=25Csalvo que se especifique )
| Tensión máxima directa | VFM | V | @ Ta=25C IF=0.1A | ≥50 |
| Corriente de pico inversa | IRRM1 | A | @ Ta=25C VRM=VRRM | 2.0 máx. |
| IRRM2 | A | @ Ta=100C VRM=VRRM | 20 máx. |

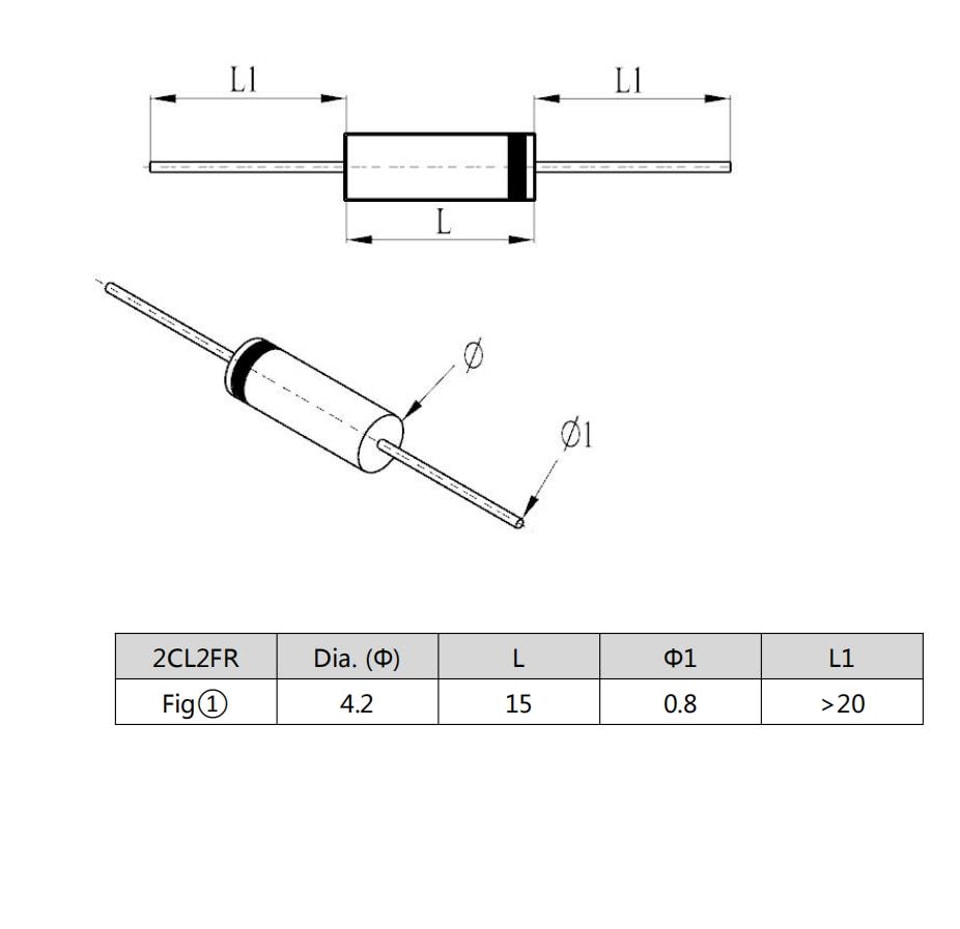

Dimensiones( Unidad: mm)
Para obtener más información sobreYZPST-2CL2FRdescargue el archivo PDF anterior llamado "YZPST-2CL2FR-P526 "
