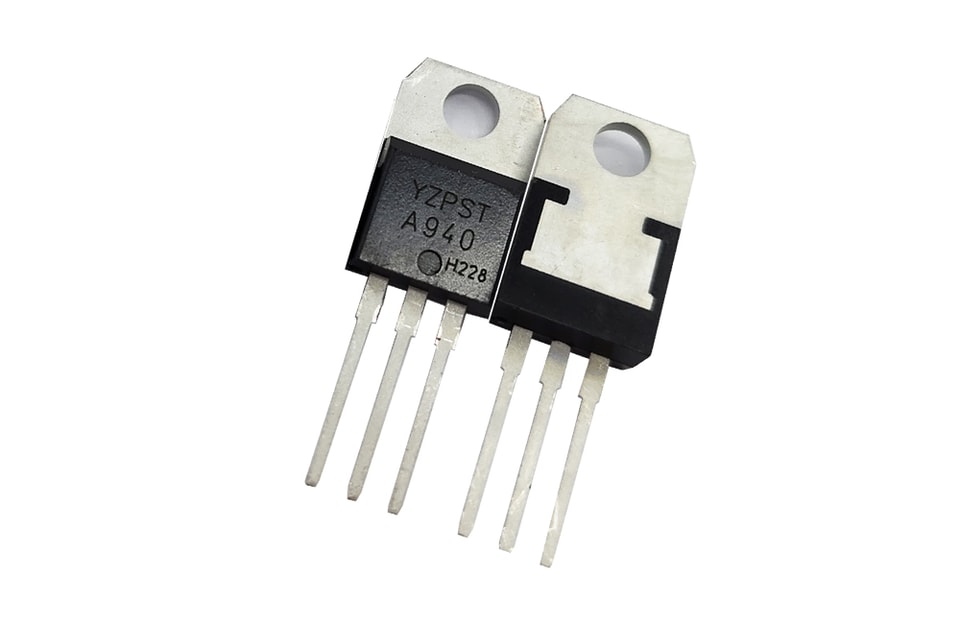

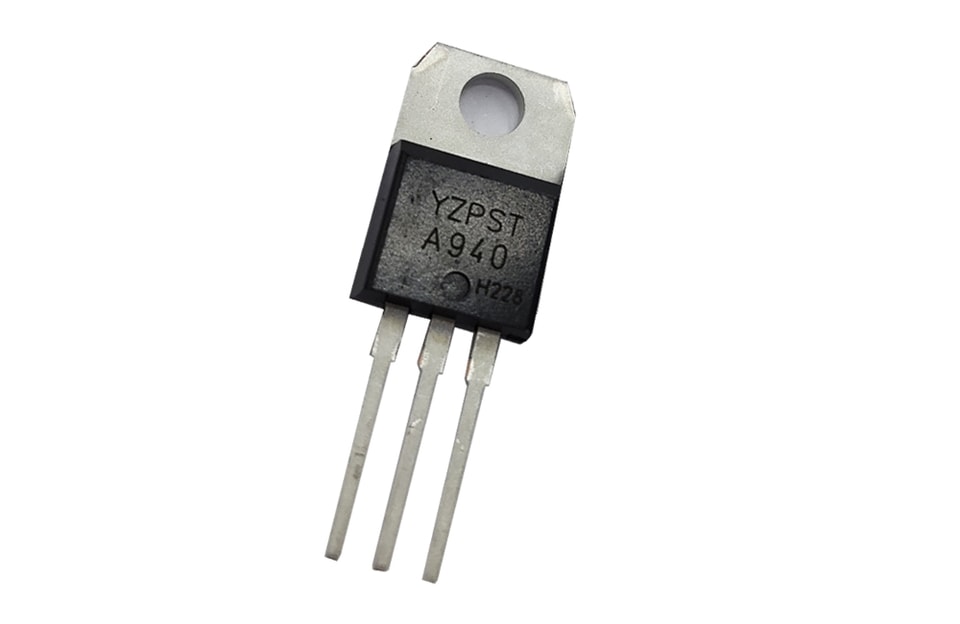

Transistor tipo PNP 2SA940

DESCRIPCIÓN:
El 2SA940 es un transistor tipo PNP, utilizado como tubo interruptor de potencia para balastos electrónicos y lámparas electrónicas de bajo consumo. Presenta características como baja pérdida de conmutación, alta fiabilidad, buenas características a alta temperatura, velocidad de conmutación adecuada, alto voltaje de ruptura y baja fuga inversa, entre otras.
YZPST-2SA940-1

VALORES MÁXIMOS ABSOLUTOS

Símbolo	Parámetro	Valor	Unidad
VCBO	Tensión colector-base	-150	V
VCEO	Tensión colector-emisor	-150	V
VEBO	Tensión emisor-base	-5	V
IC	Corriente continua de colector	-1.5	A
PTOT	Disipación total a Tcase=25 ℃	25	W
T_j	Temperatura de unión	150	℃
T_stg	Alma-1.5Rango de temperatura de almacenamiento	-55〜150	℃

CARACTERÍSTICAS ELÉCTRICAS (TC = 25°C, salvo indicación en contrario)

Símbolo	Parámetro	Condición de prueba	Valor			Unidad
Símbolo	Parámetro	Condición de prueba	Mín.	Tipo	Máx.	Unidad
V(BR)CBO	Tensión de ruptura colector-base	I_C=-1 mA	-150			V
V(BR)CEO	Tensión de ruptura colector-emisor	I_C=-1 mA	-150			V
V(BR)EBO	Tensión de ruptura emisor-base	I_E=-1 mA	- 5			V
ICBO	Corriente de corte del colector	V_CB=-150V, I_E=0			-5	μA
ICEO	Corriente de corte del colector	V_CE=-150V, I_C=0			-5	μA
IEBO	Corriente de corte del emisor	V_EB=-5V, I_C=0			-5	μA
hFE	Ganancia de corriente continua	V_CE=-10V, I_C=-0.5A	40		140
VCE(sat)	Tensión de ruptura colector-base	I_C=-0.5A, I_B=-50mA			-0.85	V
VBE(sat)	Tensión de saturación base-emisor	I_C=-0.5A, I_B=-50mA			-1.5	V
a: tp≤300μs,δ≤2%
