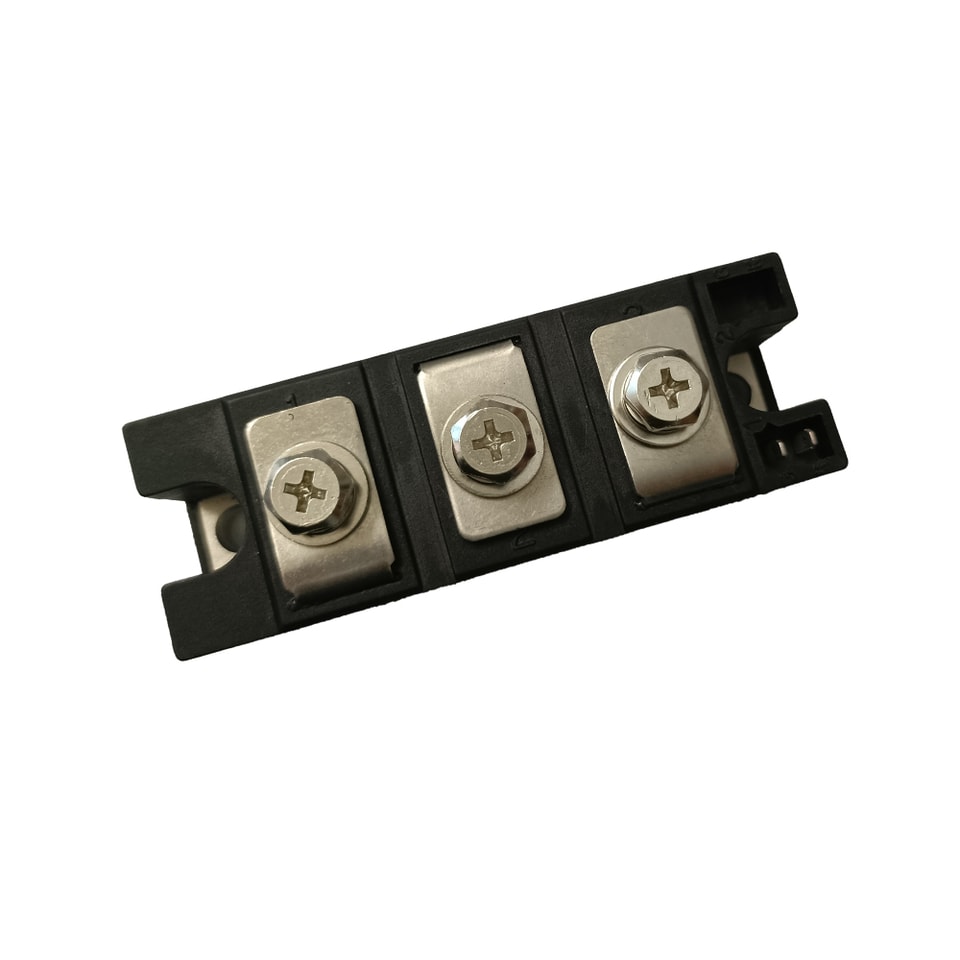

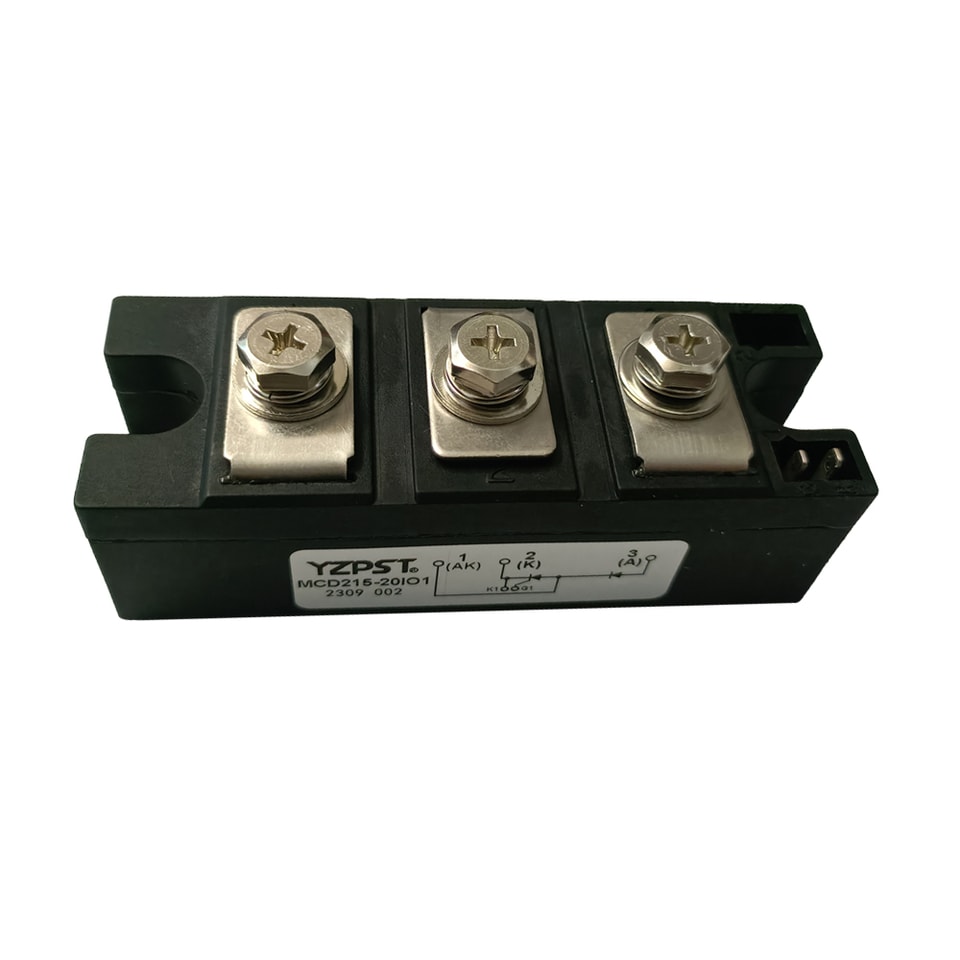

YZPST-MCD215-20I01
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Módulos de tiristores/diodos YZPST-MCD215-20I01
Características
· Encapsulado estándar industrial
· Base aislada eléctricamente
· Transferencia térmica mediante cerámica de óxido de aluminio
placa base metálica aislada
· Chip soldado sobre cerámica de AL2O3 unida directamente a cobre
cerámica
· Chip de tiristor con compuerta central
Aplicaciones típicas
- Control de motor de CC
- Arrancadores suaves para motores de CA
- Control de temperatura
- Regulación profesional de la iluminación
VDRM/VRRM | Tj=25°C | 2000 | V |
VRSM | Tj=25°C | 2100 | V |
Máximo Clasificaciones
| Símbolo | Condición | Clasificaciones | Unidad |
| IT(AV) | sin. 180; Tc =85°C, | 215 | A |
| ITRMS | sin. 180; Tc =125°C, | 340 | A |
| ITSM | Tvj =45°C; 10 ms | 8000 | A |
| Tvj =125°C; 10 ms | 6800 | A | |
| I2t | Tvj =45°C; 8,3…10 ms | 320 | kA2S |
| (di/dt)cr | no repetitiva | 100 | A/µs |
| Viso | C.A. 1 s / 1 min. | 3600/3000 | V |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| W | Acerca de | 150 | g |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
IDRM /IRRM | A VDRM, Tj=125°C | 15 | mA |
VT | Corriente en conducción 200 A, Tj=25°C | 1.20 | V |
VT(TO) | Tj=125°C | 0.80 | V |
tgd | Tj=25°C | 2 | us |
tq | Tj=100°C | 200 | us |
IGT/VGT | Tj=25°C | 150 / 2.0 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/µs |
IH | Tj=25°C, máx. | 150 | mA |
IL | Tj=25°C, máx. | 200 | mA |
Rth(j-c) | Por módulo | 0.13 | K/W |
Para obtener más información sobreYZPST-MCD215-20I01descargue el archivo PDF anterior llamado “YZPST-MCD215-20I01 "

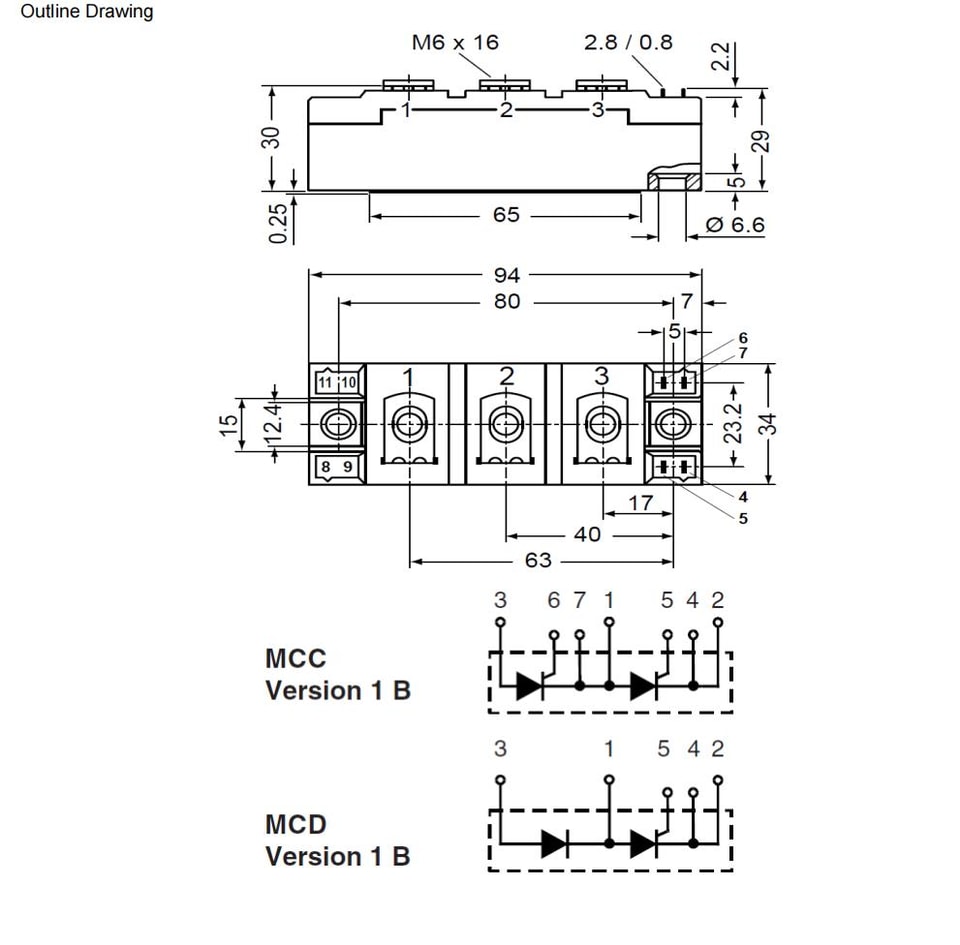

.jpg)
.jpg)
