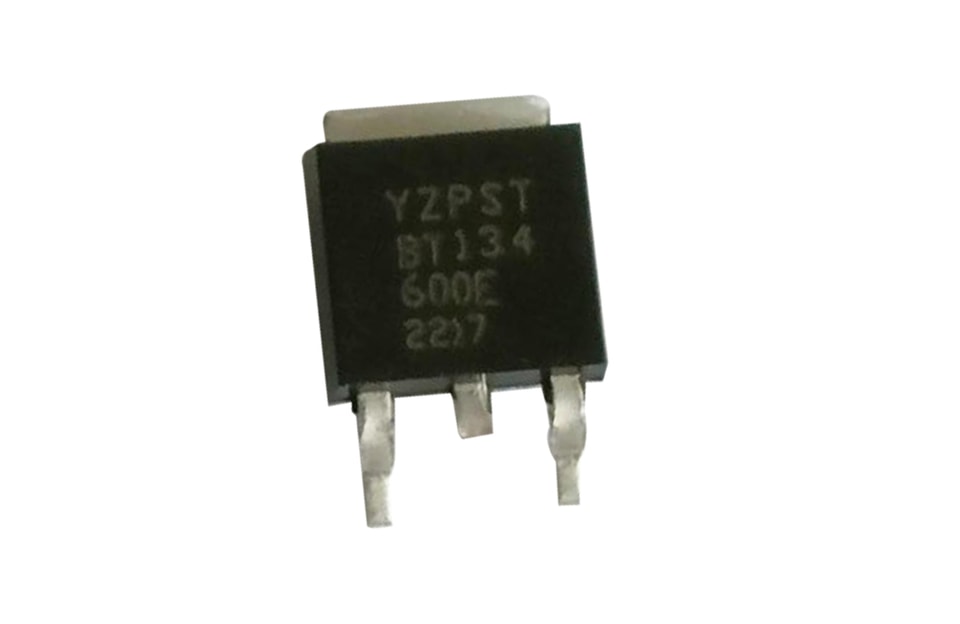

YZPST-BT134-600E
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-BT134 Serie TRIAC de 2 A
DESCRIPCIÓN:
La serie de triacs BT134 es adecuada para todo tipo de aplicaciones de control, como control de motores, iluminación industrial y doméstica, calefacción y conmutación estática, controladores de velocidad de motor, …
Hay disponibles distintas sensibilidades de corriente de compuerta, lo que permite un rendimiento optimizado cuando se controlan directamente desde microcontroladores. Aprobado por UL.
CARACTERÍSTICAS PRINCIPALES
Símbolo | Valor | Unidad |
IT(RMS) | 2 | A |
VDRMVRRM | 600 | V |
VTM | 1.55 | V |
VALORES NOMINALES MÁXIMOS ABSOLUTOS
| Parámetro | Símbolo | Valor | Unidad |
| Rango de temperatura de unión de almacenamiento | Tstg | -40 ~150 | ℃ |
| Rango de temperatura de unión en funcionamiento | Tj | -40~125 | ℃ |
| Tensión máxima repetitiva en estado de bloqueo (T =25℃) | VDRM | 600 | V |
| Tensión inversa máxima repetitiva (T =25℃) | VRRM | 600 | V |
| Corriente eficaz en estado de conducción (T =105℃) | IT(RMS) | 2 | A |
| Corriente máxima de pico de sobrecarga no repetitiva en estado de conducción (ciclo completo, F=50 Hz) | ITSM | 20 | A |
| I2Valor t para fusión (tp=10 ms) | I2t | 5.1 | A2S |
| Tasa crítica de aumento de la corriente en estado de conducción | dI/dt | 50 | A/μS |
| (I =2×IGT) | |||
| Corriente de pico de compuerta | IGM | 1 | A |
| Disipación media de potencia de compuerta | PG(AV) | 0.1 | W |
CARACTERÍSTICAS ELÉCTRICAS (T=25℃a menos que se especifique lo contrario)

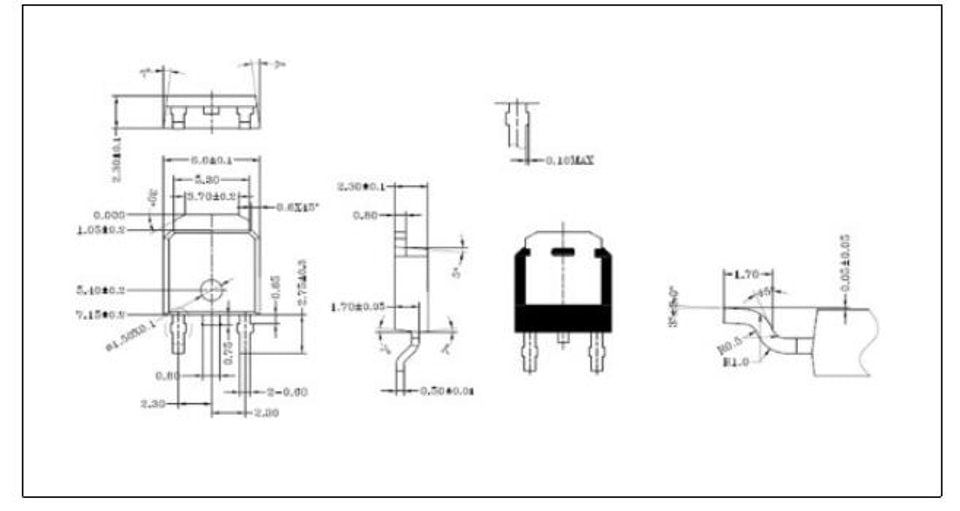

Datos mecánicos del encapsulado TO-252
