COMPONENTE DE POTENCIA
YZPST-TG25F60
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

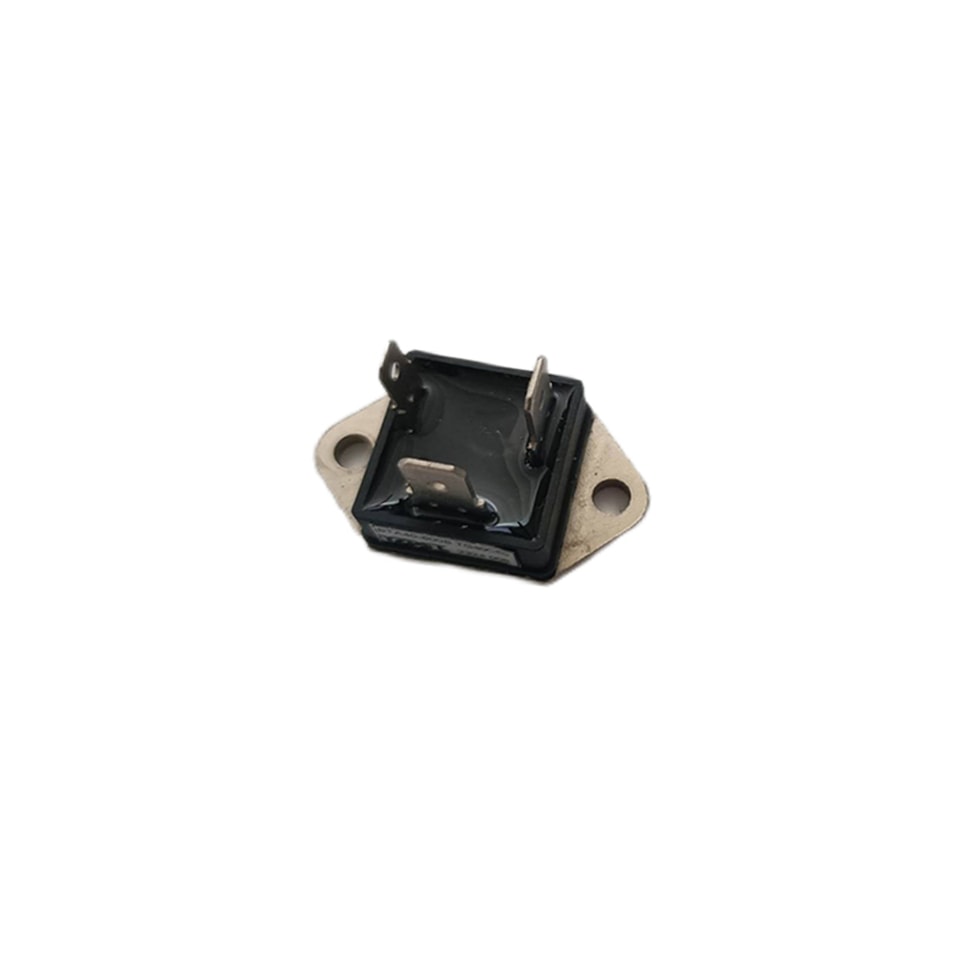

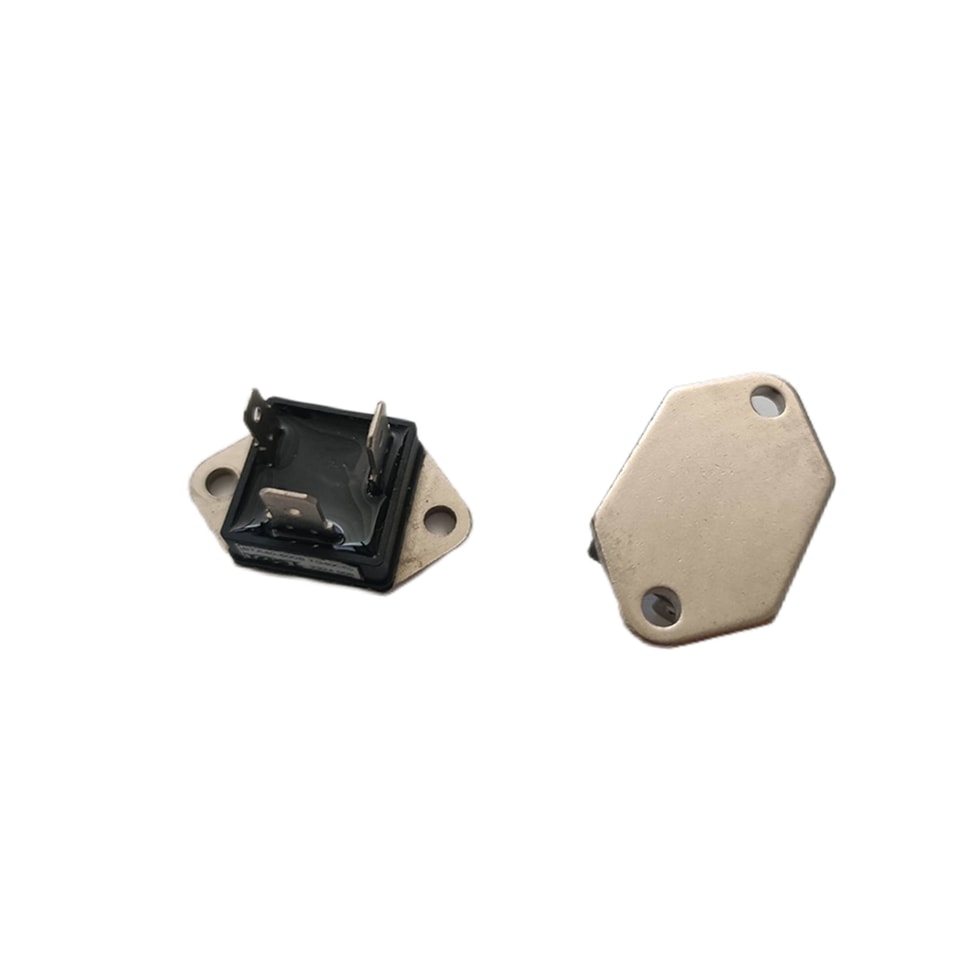

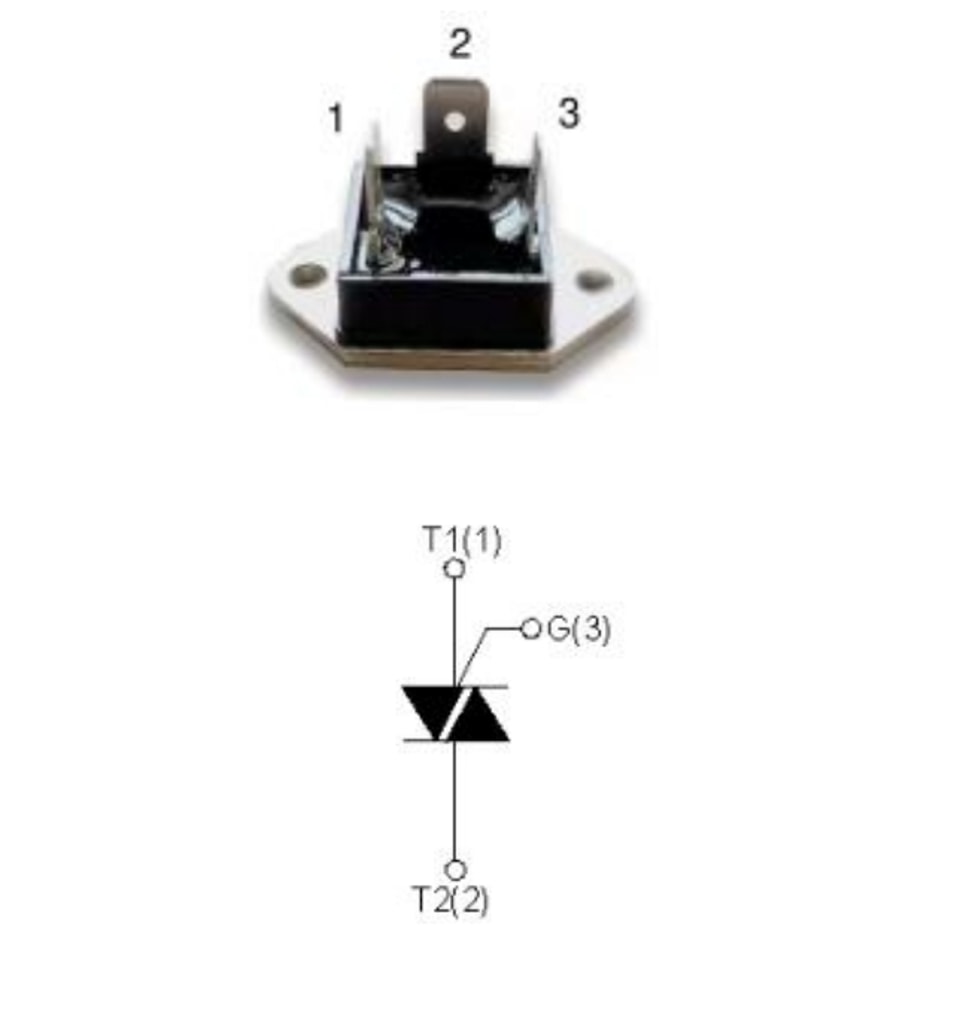

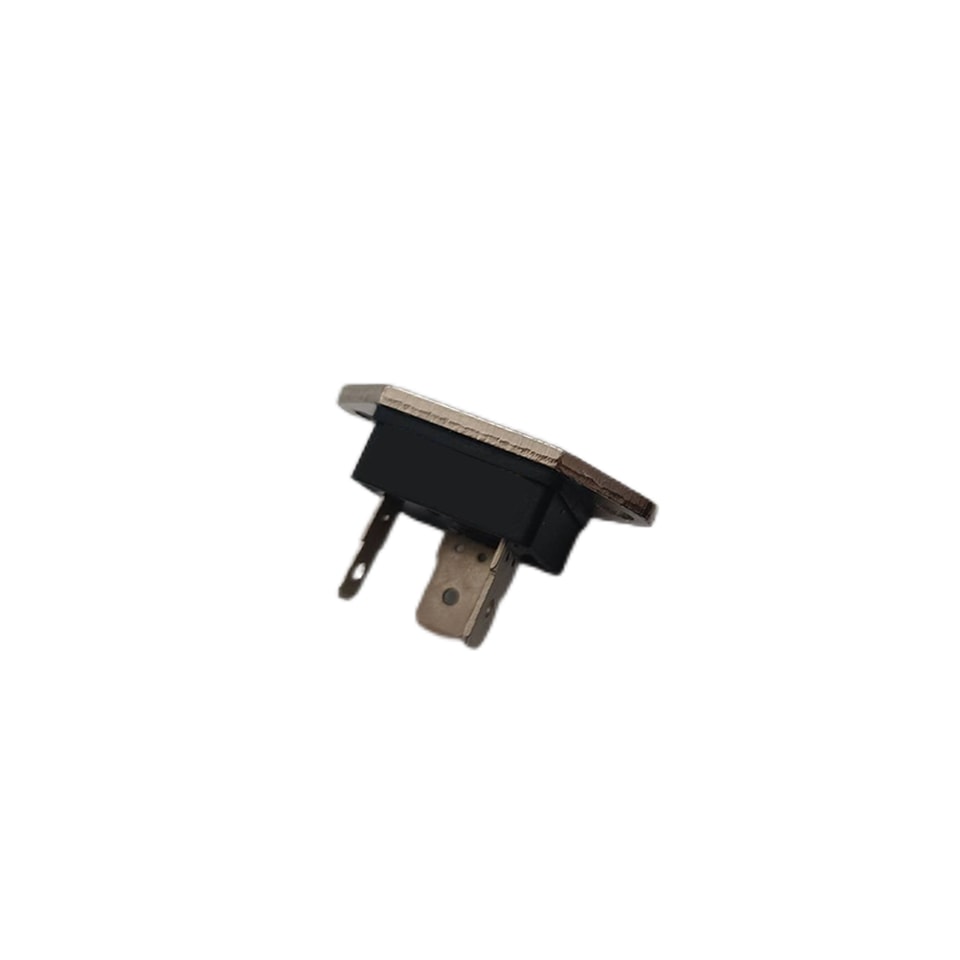

Triac de potencia en encapsulado aislado TG-C
P/N:YZPST-TG25F60
CARACTERÍSTICAS DEL PRODUCTO
Triacs moldeados aislados
IT(AV) 25A
Alta capacidad de sobretensión 300A
Montaje aislado (AC2500V)
Terminales de lengüeta
APLICACIONES
Horno microondas
Fotocopiadora
Interruptor de estado sólido
Control de motores
Control de iluminación
Control de calefacción
MÁXIMOS ABSOLUTOS CLASIFICACIONES TC=25°C salvo que se especifique lo contrario
| Símbolo | Parámetro | Condiciones de prueba | Valores | Unidad |
| VDRM | Pico Tensión máxima en estado de bloqueoEstado de bloqueo | 600 | V | |
| IT(RMS) | Corriente RMS en estado de conducción | TC=80°C | 25 | A |
| ITSM | Corriente de estado directo de sobretensión | Un ciclo 50/60 Hz | 270/300 | A |
| I2t | I2t (Para fusible) | 360 | A2s | |
| PGM | Pico de compuerta Potencia Disipación | 10 | W | |
| PG(AV) | Puerta media Disipación de potencia | 1 | W | |
| IGM | Pico de compuerta Corriente | 3 | A | |
| VGM | Tensión pico de puerta | 10 | V | |
| di/dt | Crítica Tasa de aumento de corriente de estado directonte | TJ = 25 °C,VD = 1/2 VDRM | 50 | A/µs |
| TJ | Temperatura de unión | -25 a +125 | °C | |
| TSTG | Rango de temperatura de almacenamiento | -40 hasta +125 | °C | |
| Vaisl | c.a. 50 Hz，valor eficaz, 1 min | 2500 | V~ | |
| Par de apriete | Par de apriete de montaje | Valor recomendado | 1.0-1.4(10-14) | Nm(kgfcm) |
| Peso | 27 | g |

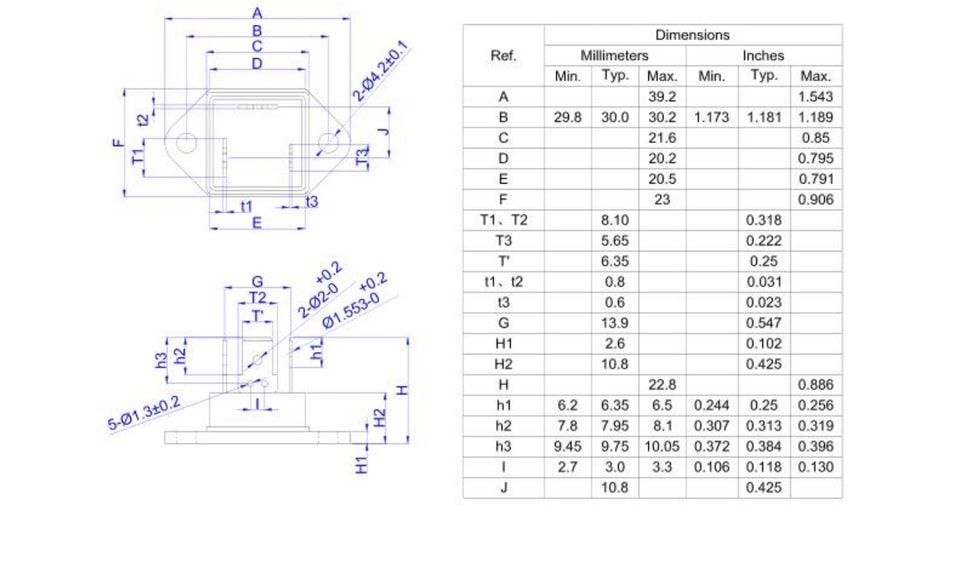

TG-C EMBALAJE:
