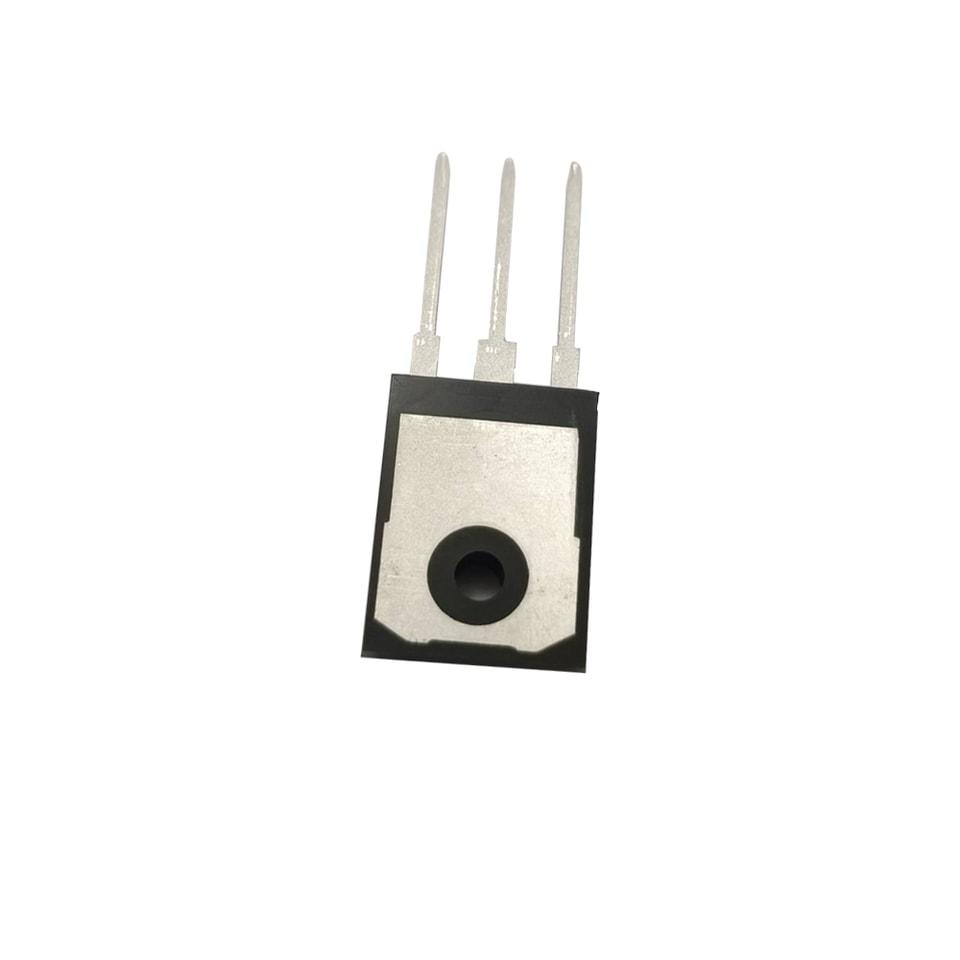

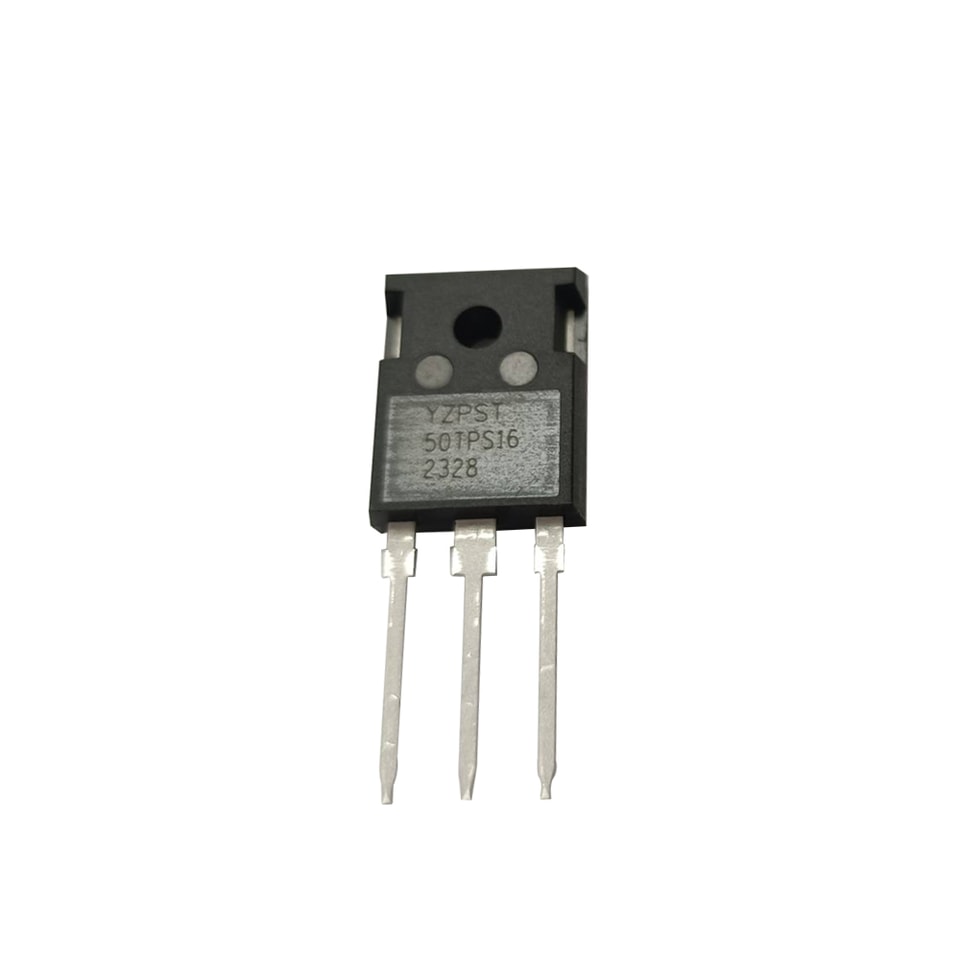

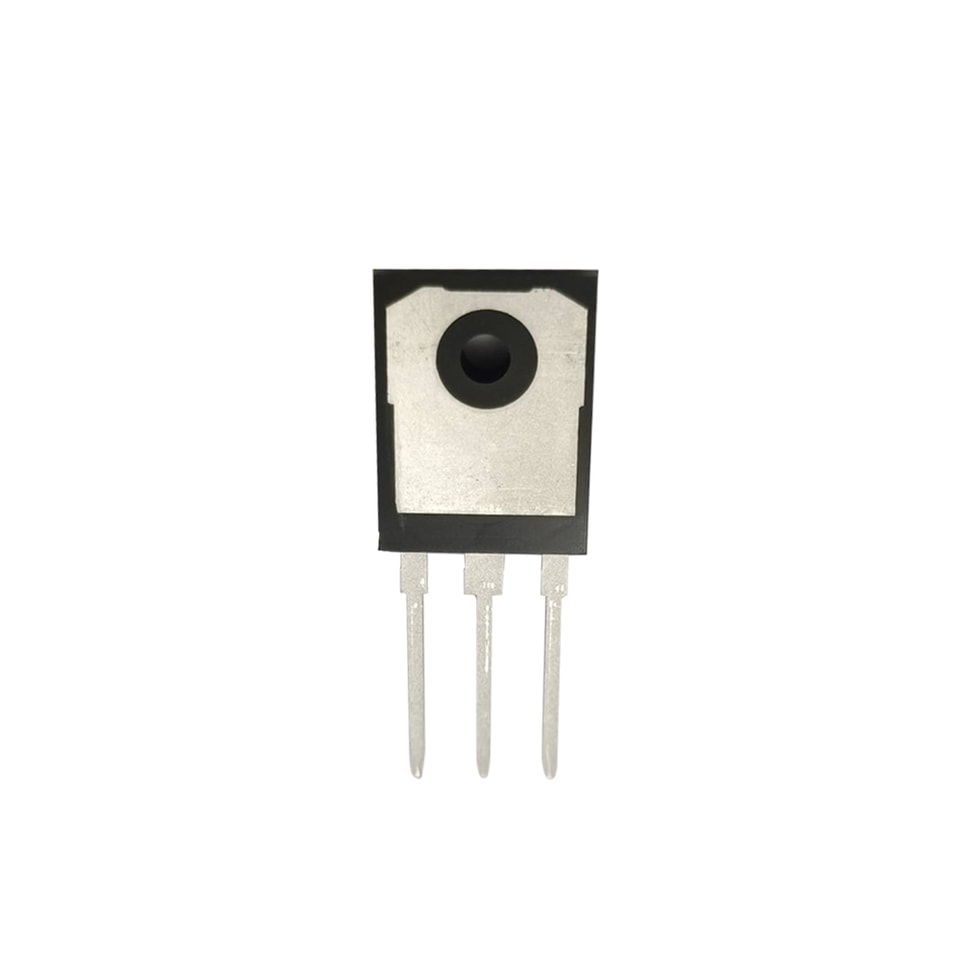

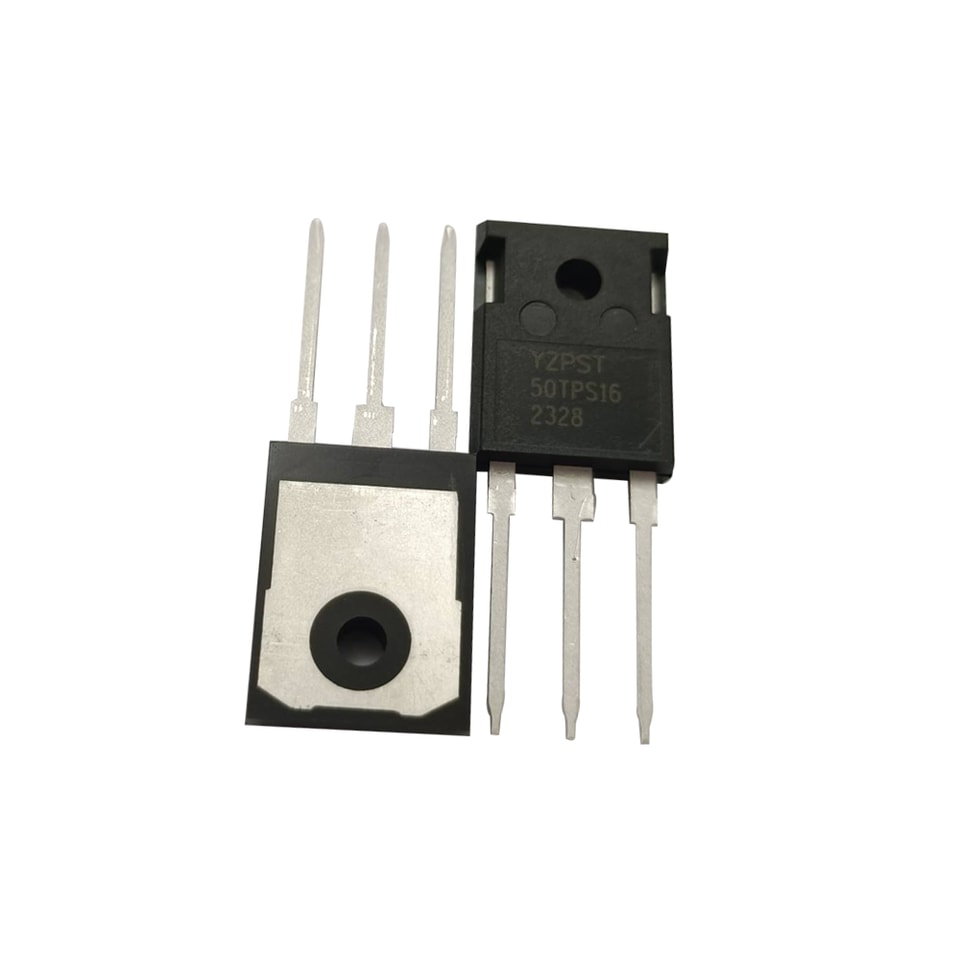

YZPST-50TPS16 Alto rendimiento en ciclos térmicos SCR 50TPS16 TO-247-3L
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

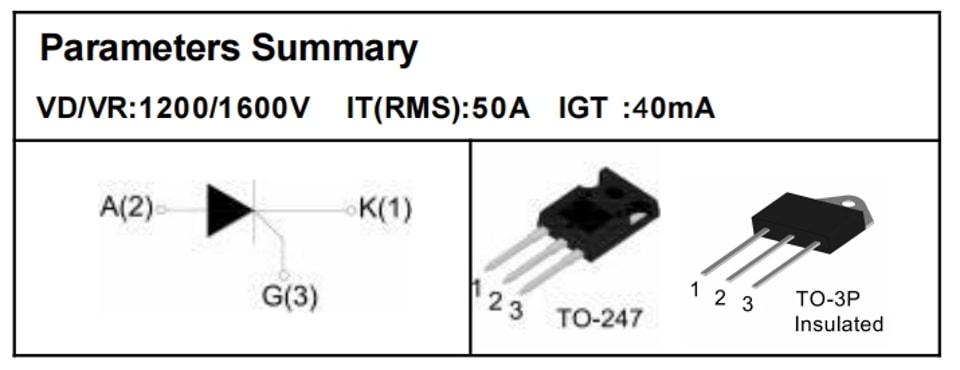

YZPST-50TPS serie SCR de 50 A
SCR 50TPS16 de alto rendimiento frente a ciclos térmicos, TO-247-3L
CARACTERÍSTICAS
Alto rendimiento frente al ciclado térmico
Alta capacidad de tensión
Capacidad de pico de corriente muy alta
APLICACIONES
Rectificación de línea 50/60 Hz
Control de arranque suave de motores de CA
Control de motor CC
Convertidor de potencia
Control de potencia CA
Control de iluminación y temperatura
MÁXIMOS ABSOLUTOS VALORES | |||
Parámetro | Símbolo | Valor | Unidad |
Rango de temperatura de almacenamiento de la unión | Tstg | -40 ~ 150 | ℃ |
Rango de temperatura de unión de funcionamiento | Tj | -40~ 125 | ℃ |
Tensión repetitiva de pico en estado de bloqueo (T =25℃) | VDRM | 1200/1600 | V |
Tensión repetitiva de pico inversa (T =25℃) | VRRM | 1200/1600 | V |
Tensión máxima de apagado en sobretensión no repetitiva | VDSM | VDRM +100 | V |
Tensión inversa máxima no repetitiva | VRSM | VRRM +100 | V |
Corriente eficaz en estado de conducción (T = 100℃) | IT(RMS) | 50 | A |
Corriente de pico no repetitiva de sobrecarga en estado de conducción | ITSM | 630 | A |
Valor I2t para fusible (tp=10 ms) | I2t | 2450 | A2 S |
Tasa crítica de aumento de la corriente en estado de conducción (I = 2×IGT, tr ≤ 100 ns) | di/dt | 150 | A/μS |
Corriente máxima de compuerta | IGM | 2.5 | A |
Disipación media de potencia de compuerta | PG(AV) | 2.5 | W |
| Térmica Resistencias | ||||
| Símbolo | Parámetro | Valor | Unidad | |
| TO-3P | 0.6 | |||
| Rth(j-c) | Unión a case (CC) | TO-247 | 0.55 | ℃/W |
| ELÉCTRICAS CARACTERÍSTICAS (T=25℃ salvo que se especificado) | |||||
| Símbolo | Ensayo Condición | Valor | Unidad | ||
| MÍN. | TYP. | MAX. | |||
| IGT | V = 12V R = 140Ω | 20 | 40 | 60 | mA |
| VGT | 1.3 | V | |||
| VGD | VD=VDRM Tj= 125℃ R= 1 kΩ | 0.2 | V | ||
| IL | IG= 1.2IGT | 300 | mA | ||
| IH | IT= 50mA | 200 | mA | ||
| dV/dt | VD=2/3VDRM Puerta Abierto Tj=125℃ | 500 | V/μs | ||
| ESTÁTICO CARACTERÍSTICAS | ||||
| Símbolo | Parámetro | Valor(MAX ) | Unidad | |
| VTM | ITM = 140A tp=380μs | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 200 | μA |
| IRRM | Tj =125℃ | 8 | mA | |

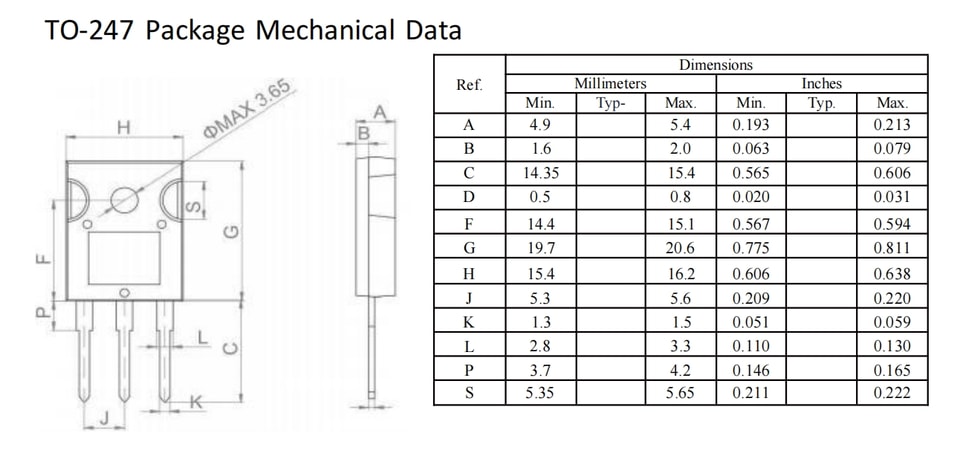

Datos mecánicos del encapsulado TO-247
.jpg)
