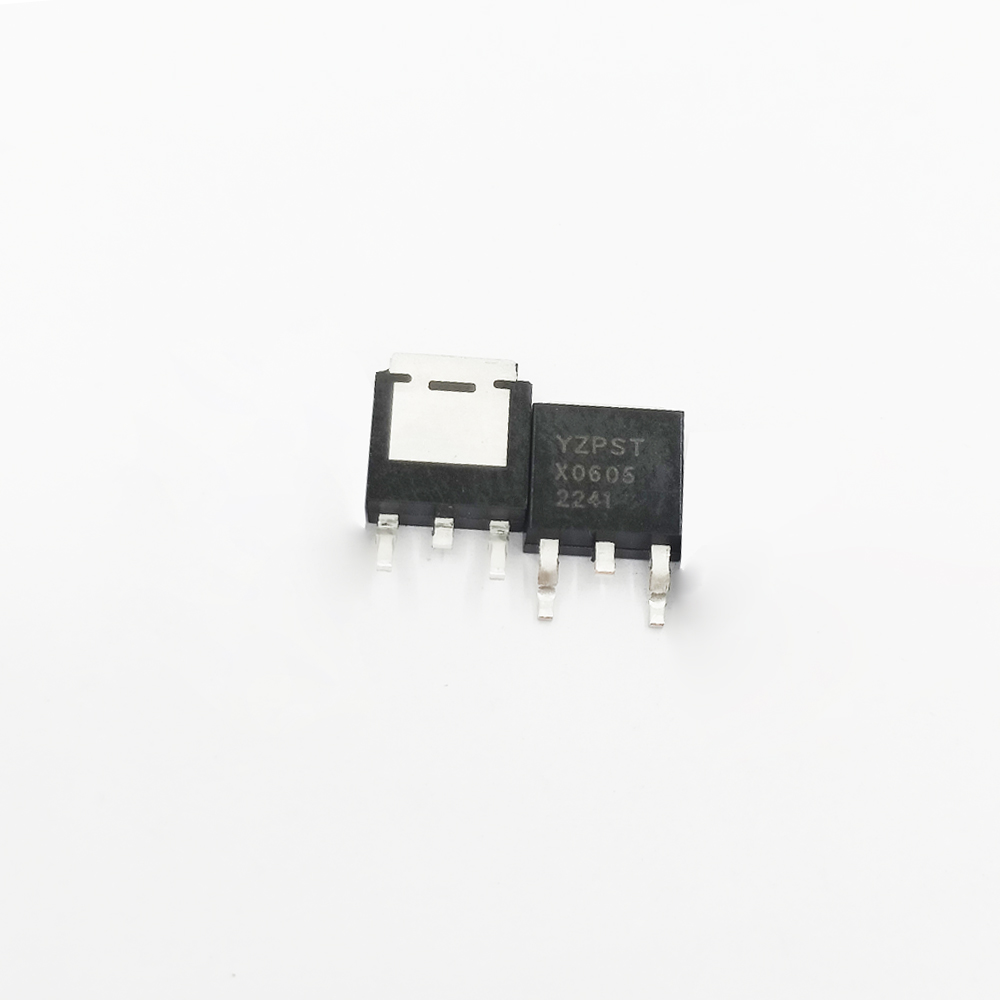

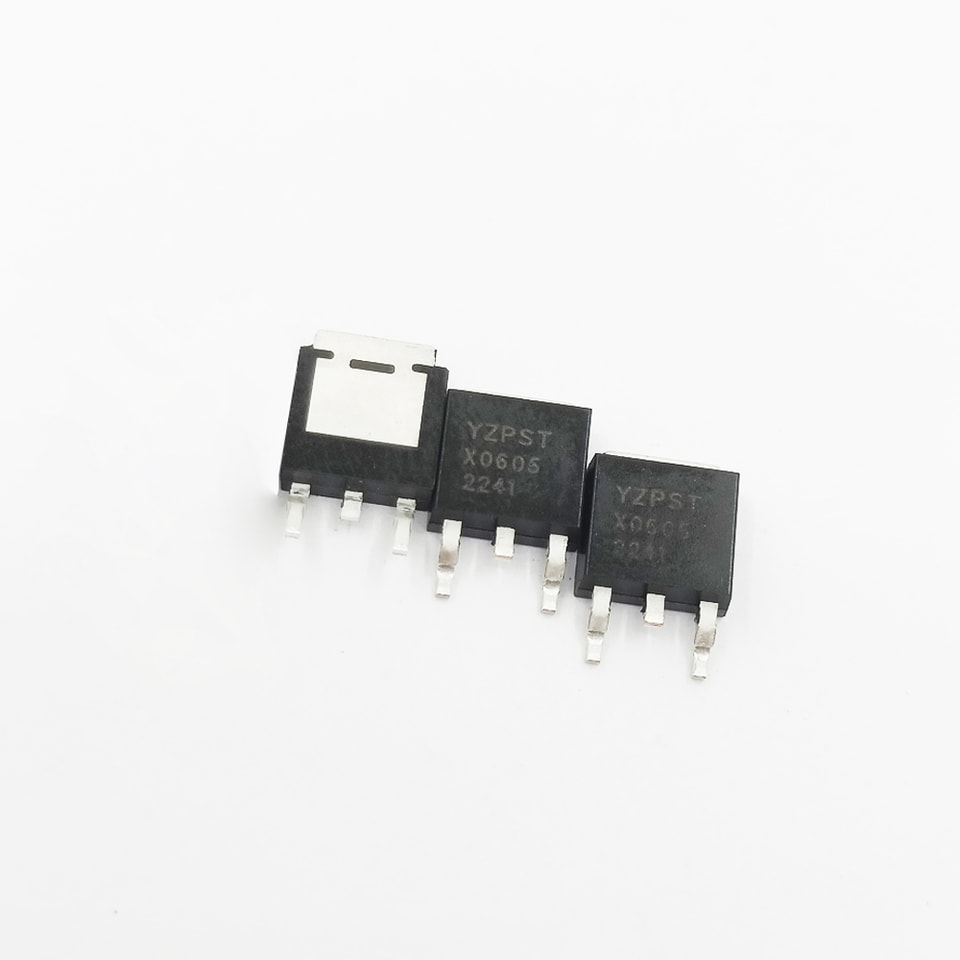

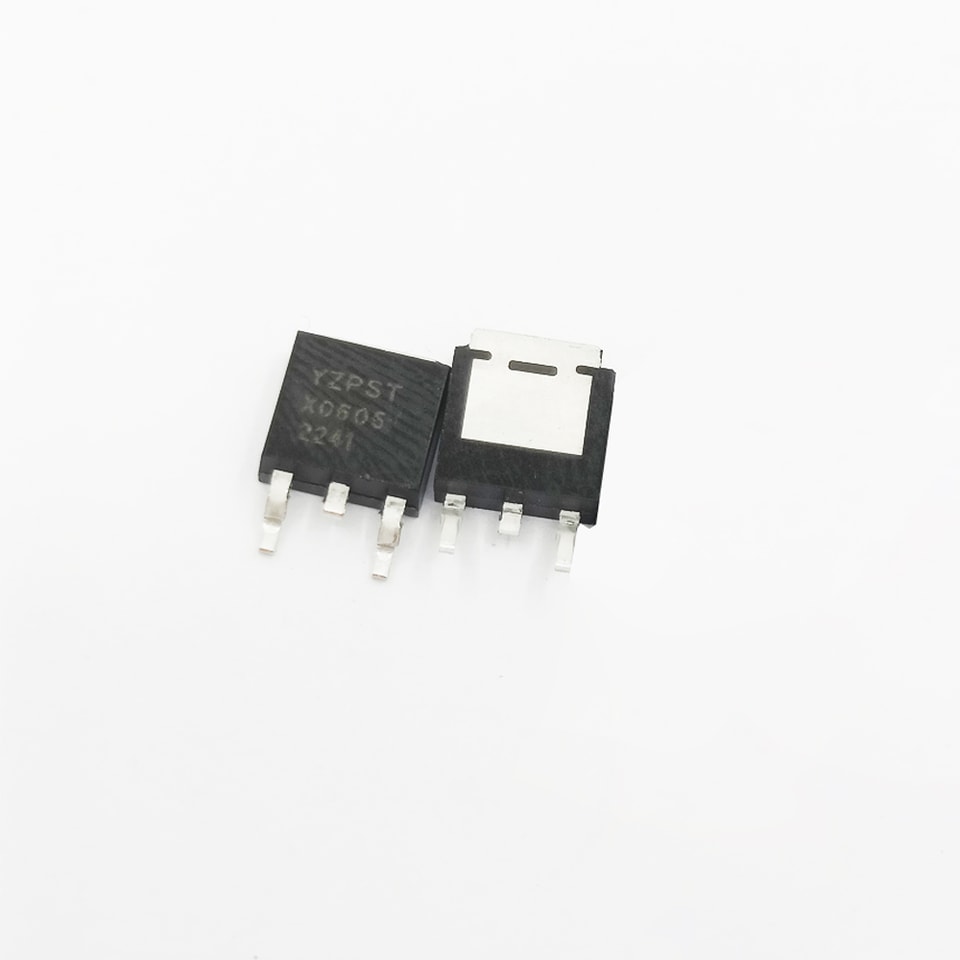

YZPST-X0605
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

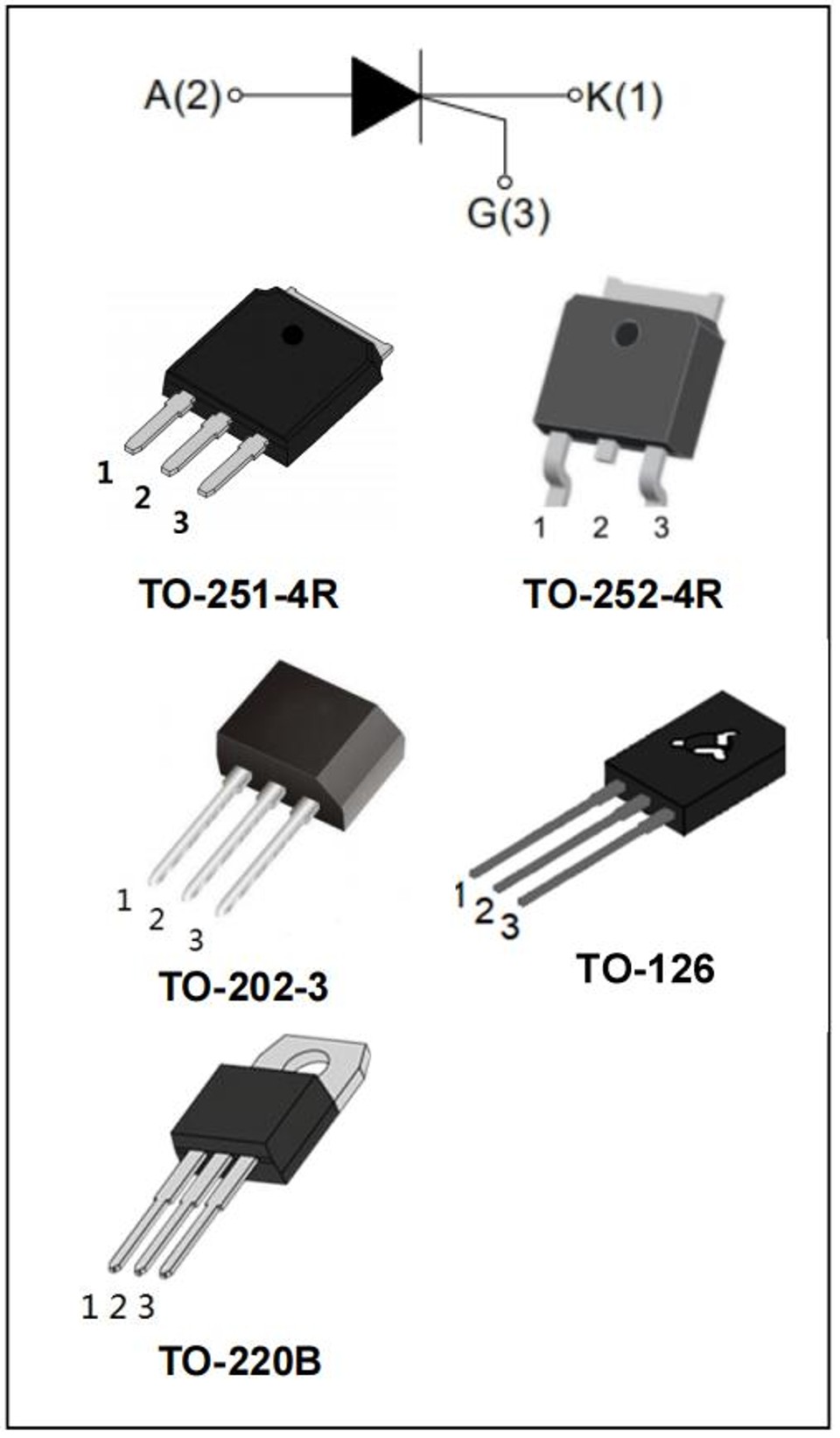

YZPST-X06056A SCR
DESCRIPCIÓN:
La serie SCR X0605 ofrece una alta capacidad de dv/dt con
gran inmunidad a las interferencias electromagnéticas. Son
especialmente recomendadas para su uso en planchas alisadoras,
encendedores, etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidad |
IT(RMS) | 6 | A |
IGT | ≤10 | mA |
VDRM/VRRM | 600/800 | V |
Parámetro | Símbolo | Valor | Unidad |
rango de temperatura de almacenamiento de la unión | Tstg | -40~150 | ℃ |
Rango de temperatura de unión de funcionamiento | Tj | -40~110 | ℃ |
Tensión repetitiva máxima de bloqueo (Tj=25℃) | VDRM | 600/800 | V |
Tensión repetitiva máxima inversa (Tj=25℃) | VRRM | 600/800 | V |
Corriente eficaz en estado de conducción | IT(RMS) | 6 | A |
Corriente máxima de pico en conducción no repetitiva (ciclo completo, F=50Hz) | ITSM | 45 | A |
Valor de I²t para fusible (tp=10 ms) | I2t | 6.75 | A2s |
Tasa crítica de aumento de la corriente en estado de conducción (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Corriente máxima de compuerta | IGM | 1.8 | A |
disipación media de potencia de compuerta | PG(AV) | 0.3 | W |
potencia pico de compuerta | PGM | 3 | W |
CARACTERÍSTICAS ELÉCTRICAS (Tj=25℃ salvo que se especifique lo contrario)
| Símbolo | Valor | ||||
| Condición de prueba | MÍN | TIPO | MAX | Unidad | |
| IGT | - | 5 | 10 | mA | |
| VGT | VD=12V, RL=33Ω | - | 0.6 | 0.8 | V |
| VD=VDRM Tj=110℃ | |||||
| VGD | RL=3.3kΩ | 0.2 | - | - | V |
| IH | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=0.66×VDRM Tj=110℃ puerta abierta RGK=1KΩ | V/ μs | |||
| 10 | - | - | |||
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condición de prueba | Valor | Unidad | ||
| VTM | ITM=8A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VDRM= VRRM | Tj=25℃ | 5 | µA | |
| IRRM | RGK=1KΩ | Tj=110℃ | MAX | 100 | µA |
TÉRMICAS RESISTENCIAS
| Símbolo | Condición de prueba | Valor | Unidad | |
| TO-202-3 | 7.8 | |||
| TO-252-4R | 6.5 | |||
| unión a carcasa (CA) | TO-126 | 7.3 | ℃/W | |
| Rth(j-c) | TO-220B | 3 | ||

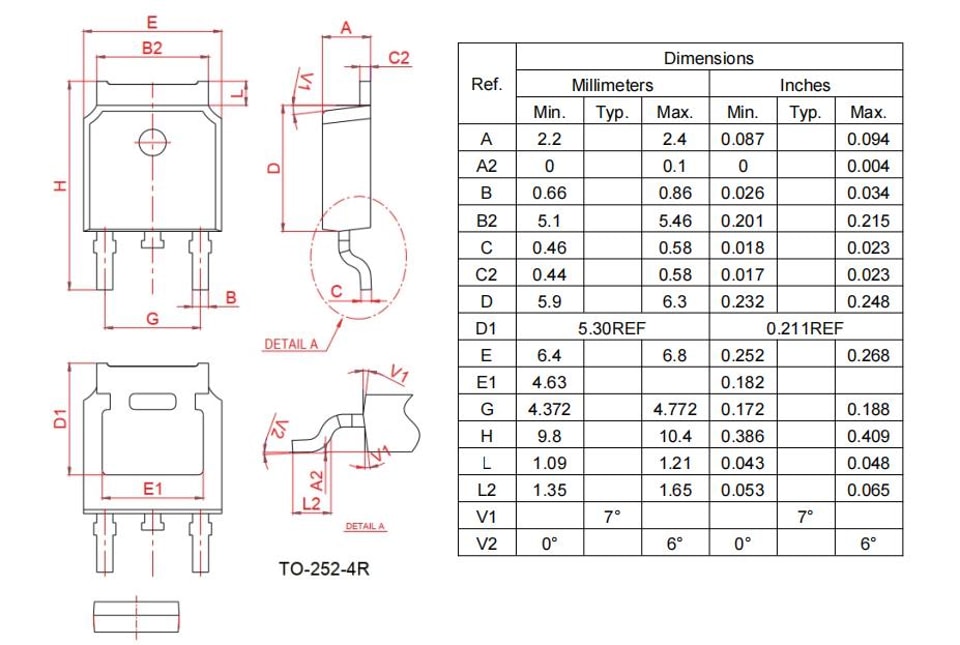

ENCAPSULADO DATOS MECÁNICOS
.jpg)
.jpg)
