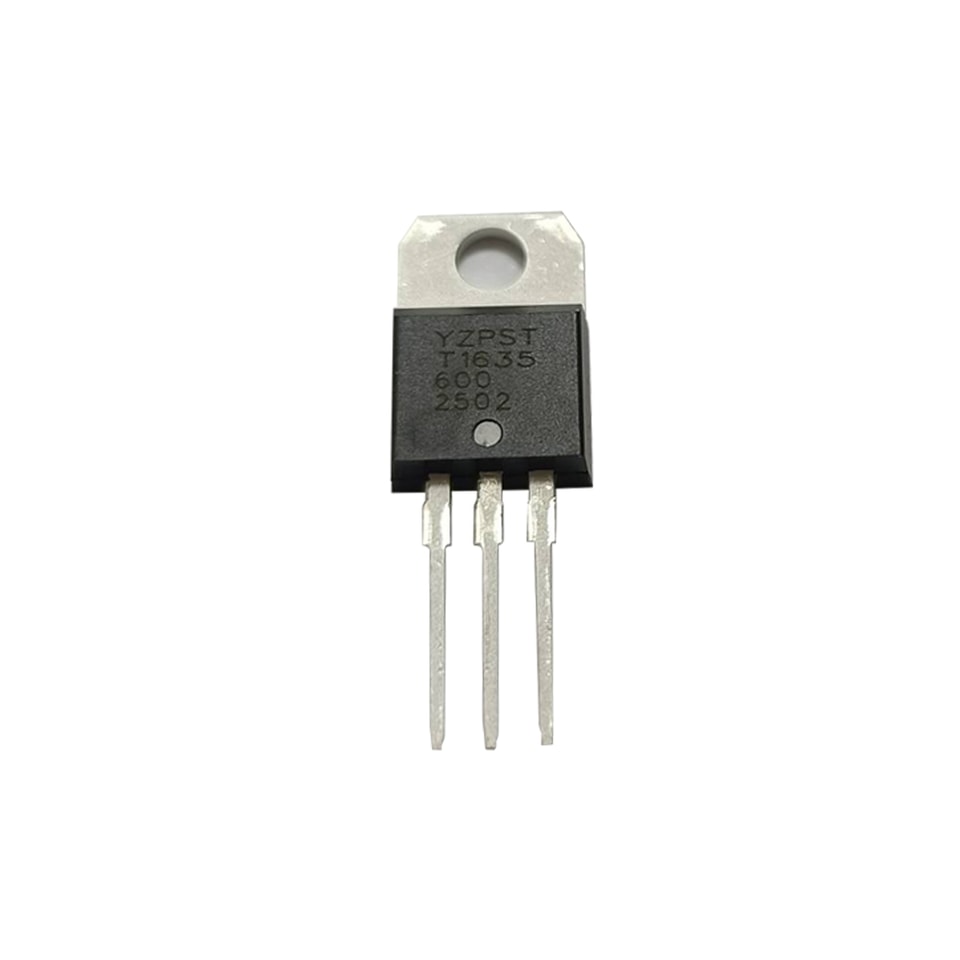

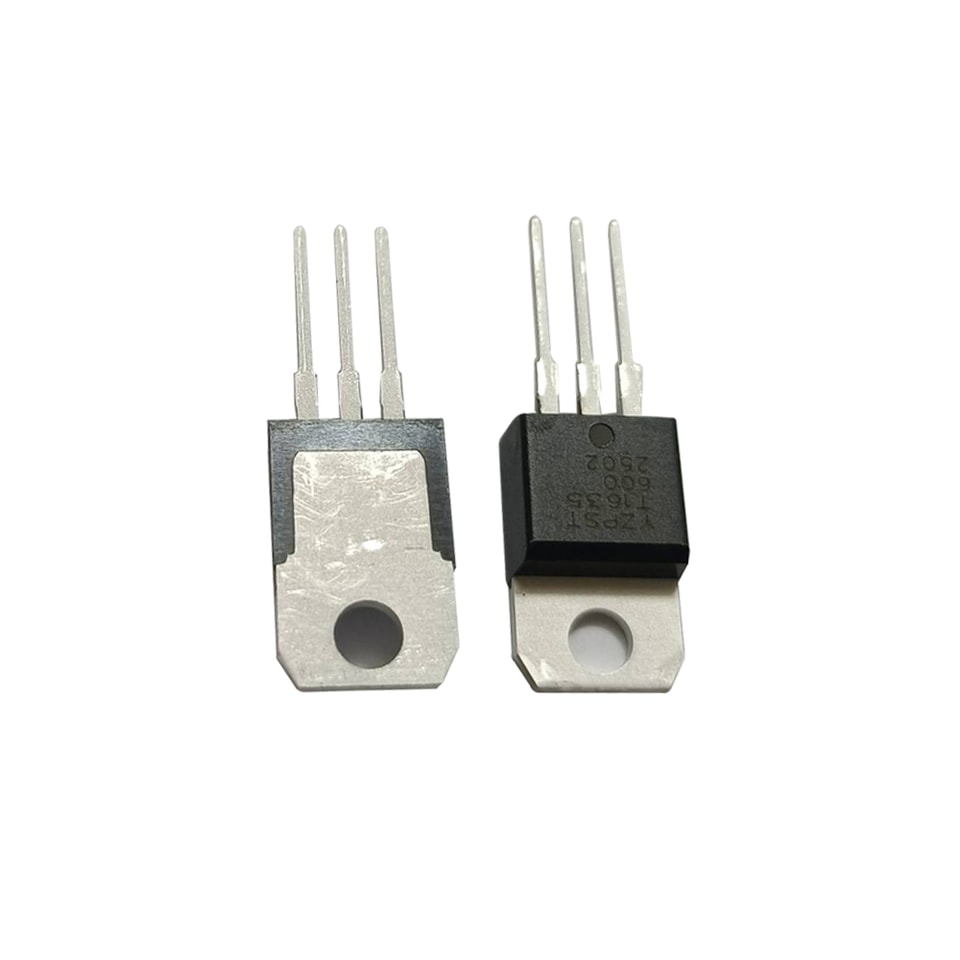

T1635H-6I TRIACs de 16A
DESCRIPCIÓN:
Diseñados especialmente para funcionar en aplicaciones de alta densidad de potencia o de motor universal, como aspiradoras y motores de tambor de lavadoras, estos triacs de 16A ofrecen una capacidad de conmutación muy alta, hasta temperaturas de unión de 150 °C.
El disipador térmico puede reducirse, en comparación con los triacs tradicionales, gracias al alto rendimiento a temperaturas de unión determinadas
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidad |
IT(RMS) | 16 | A |
VDRM VRRM | 600 | V |
IGT | 35 | mA |
MÁXIMOS ABSOLUTOS VALORES
Parámetro | Símbolo | Valor | Unidad |
Rango de temperatura de unión de almacenamiento | Tstg | -40 ~150 | ℃ |
Rango de temperatura de unión de funcionamiento | Tj | -40~150 | ℃ |
Tensión máxima repetitiva en estado de bloqueo (T =25 ℃) | VDRM | 600 | V |
Tensión inversa máxima repetitiva (T =25 ℃) | VRRM | 600 | V |
Corriente eficaz en estado de conducción | IT(RMS) | 16 | A |
Corriente de pico no repetitiva de sobrecarga en estado de conducción (ciclo completo, F=50Hz) | ITSM | 160 | A |
Valor de I2t para fusión (tp=10 ms) | I2t | 169 | A2S |
Tasa crítica de aumento de la corriente en estado de conducción (I =2×IGT) | dI/dt | 50 | A/μS |
Corriente máxima de compuerta | IGM | 4 | A |
Disipación media de potencia de compuerta | PG(AV) | 1 | W |
CARACTERÍSTICAS ELÉCTRICAS (T=25℃salvo salvo que se indique lo contrario)
| Símbolo | Valor | |||||
| Condición de prueba | Cuadrante | T1635 | T1650 | Unidad | ||
| IGT | Ⅰ Ⅱ Ⅲ | MÁX. | 35 | 50 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | MÁX. | 1.3 | V | |
| VGD | VD=VDRM Tj=125 ℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | MÍN. | 0.2 | V | |
| IL | IG=1.2IGT | ⅠⅡ Ⅲ | MÁX. | 80 | 110 | mA |
| IH | IT=100mA | MÁX. | 50 | 75 | mA | |
| dV/dt | VD=2/3VDRM Compuerta abierta Tj=125 ℃ | MÍN. | 1000 | 1500 | V/μs | |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parámetro | Valor | Unidad | |
| VTM | ITM =23A tp=380μs | Tj =25℃ | 1.55 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 5.5 | mA | |
Térmico Resistencias
| Símbolo | Parámetro | Valor | Unidad |
| Rth(j-a) | unión a ambiente | 60 | |
| Rth(j-c) | Unión a la carcasa (CA) | 2.1 | ℃/W |
TO-220M2 Encapsulado Mecánico Data
