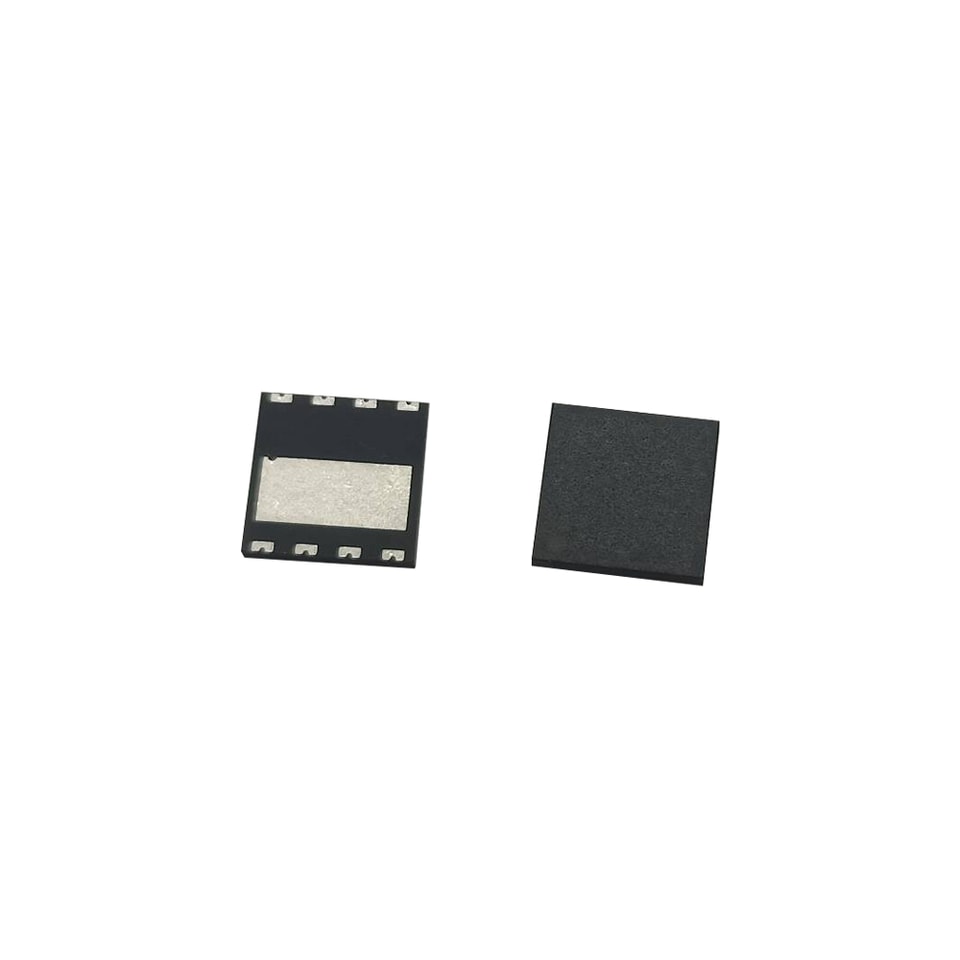

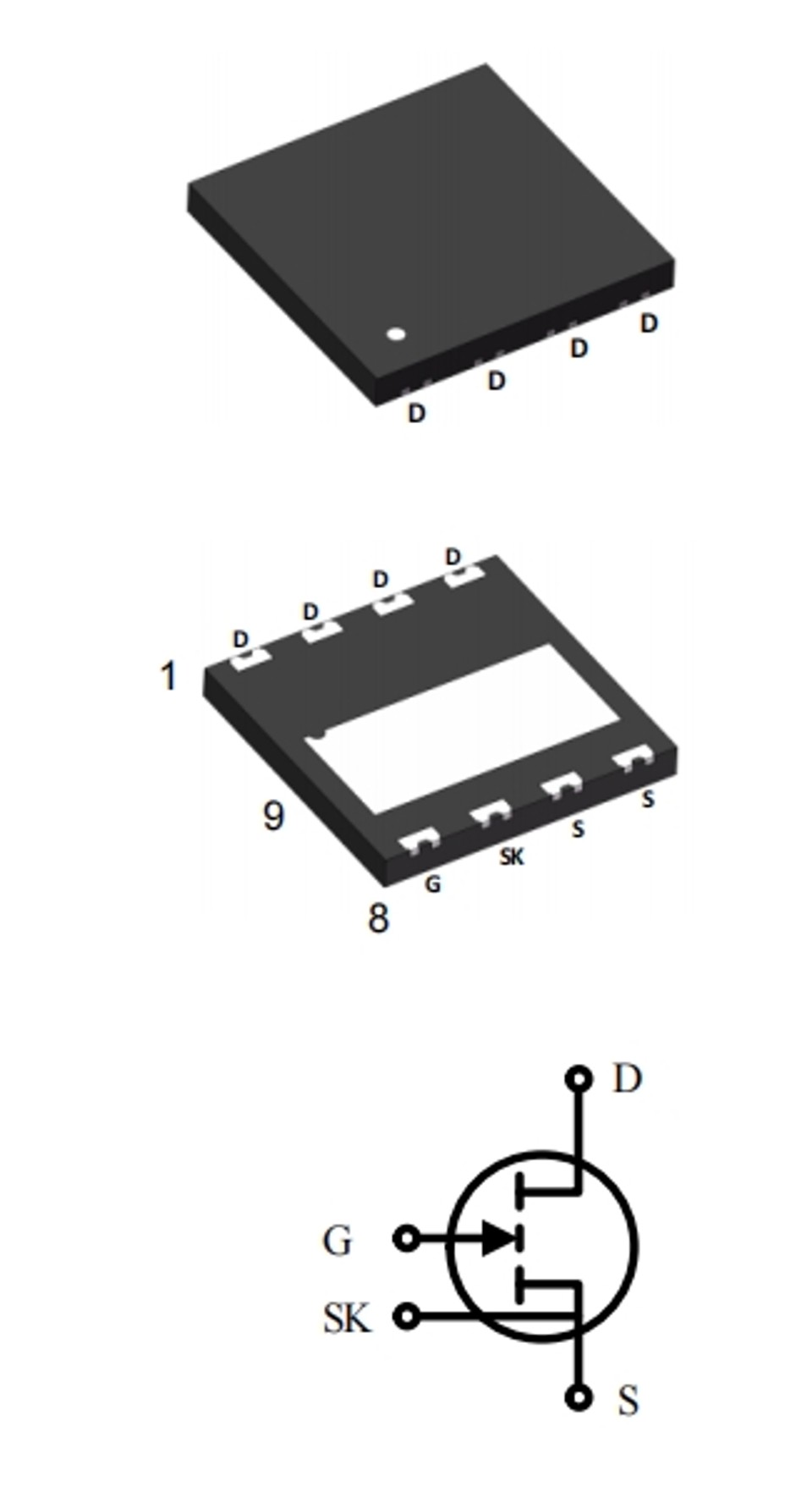

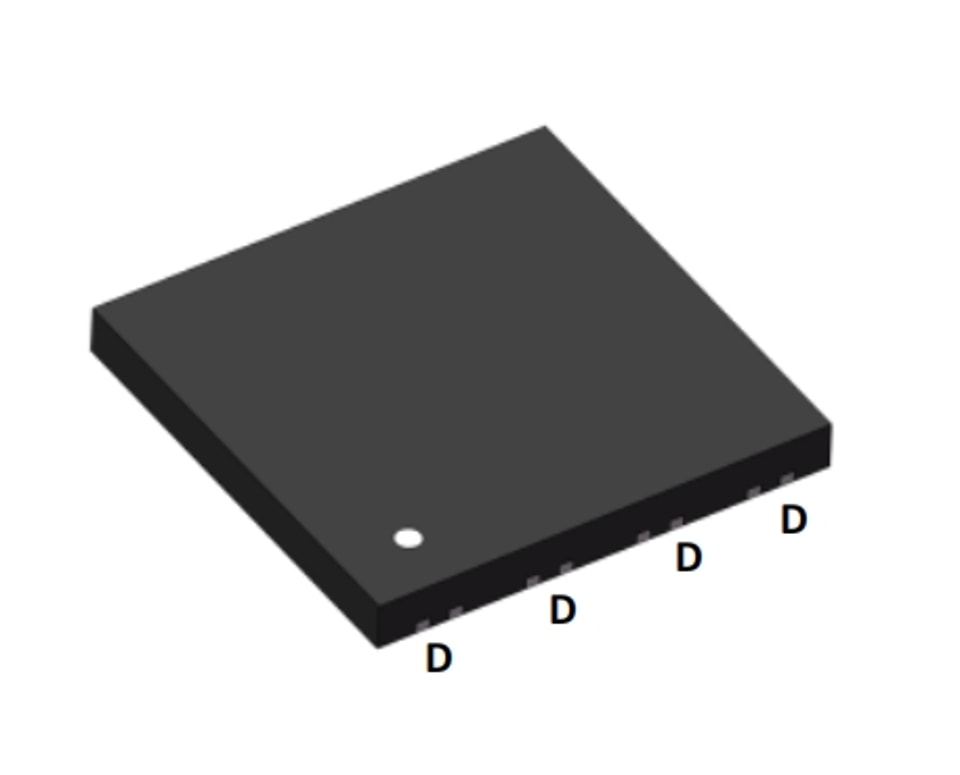

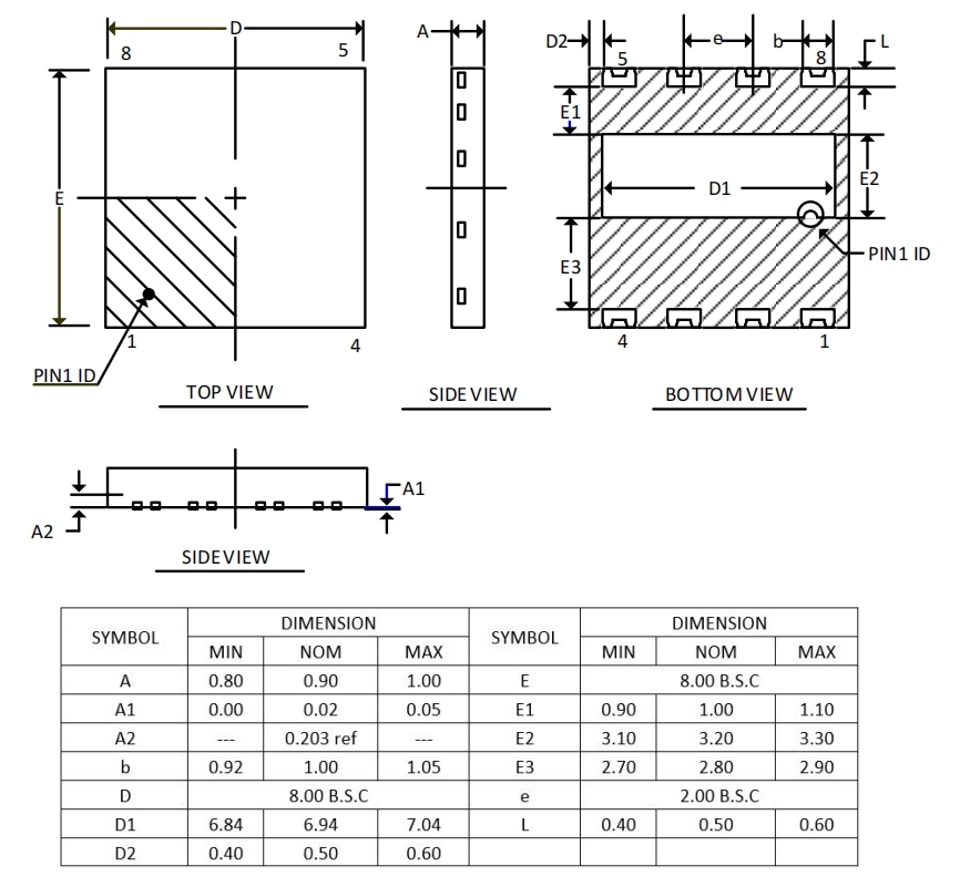

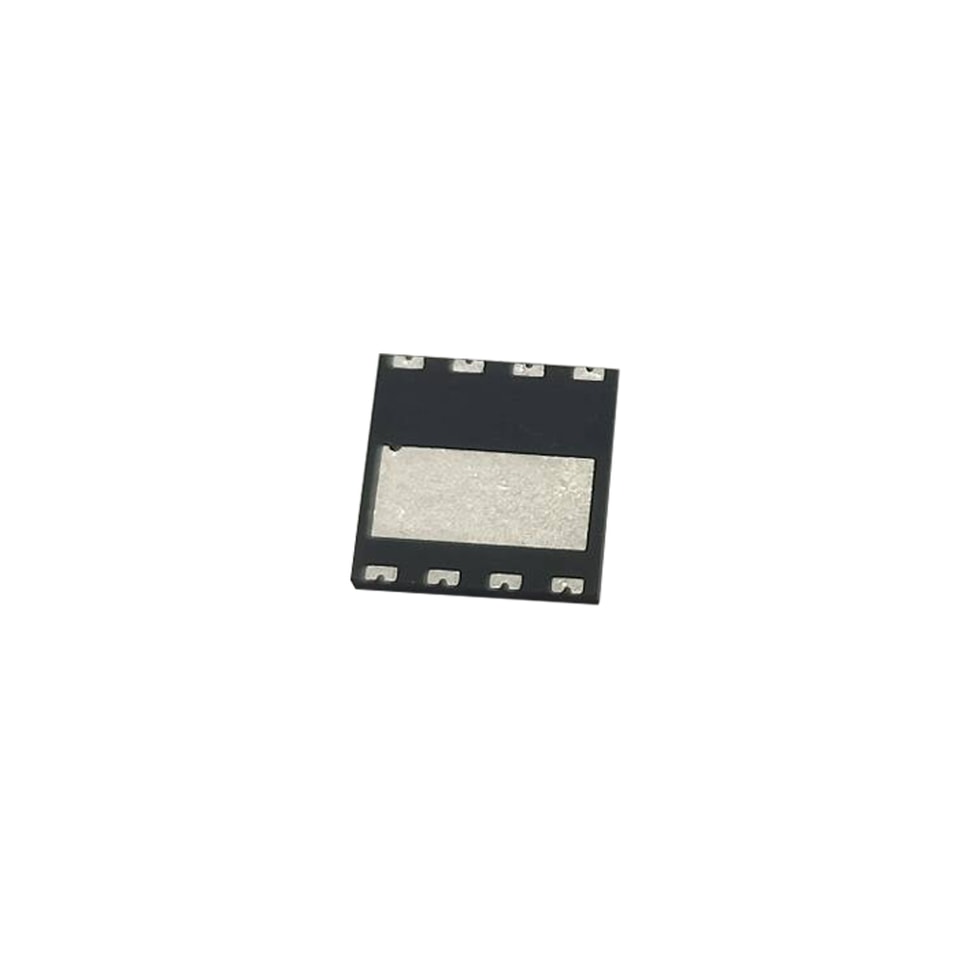

YZPST-RGN700C29D8

Parámetro

Valor

Unidad

VDS,máx.

700

V

RDS(on), máx. @ VGS = 6 V

80

mΩ

QG, típ. @ VDS = 400 V

6.2

nC

ID,pulso

58

A

QOSS @ VDS = 400 V

60

nC

Qrr @ VDS = 400 V

0

nC

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Tensión drenaje-fuente

VDS,máx.

700

V

VGS = 0 V,

Tj = -55 °C a 150 °C

Tensión drenaje-fuente transitoria 1

VDS, transitorio

800

V

VGS = 0 V

Tensión drenaje-fuente, pulsada 2

VDS, pulso

750

V

Tj = 25 °C; tiempo total < 10 h

Tj = 125 °C; tiempo total < 1 h

Corriente continua, drenaje-fuente

ID

29

A

Tc = 25 °C

Corriente pulsada, drenaje-fuente 3

ID,pulso

58

A

Tc = 25 °C; VGS = 6 V; tPULSE = 10 µs

Corriente pulsada, drenaje-fuente 3

ID,pulso

29

A

Tc = 125 °C; VGS = 6 V; tPULSE = 10 µs

Tensión puerta-fuente, continua

VGS

-6 a +7

V

Tj = -55 °C a 150 °C

Tensión puerta-fuente, pulsada

VGS, pulso

-20 a +10

V

Tj = -55 °C a 150 °C;

tPULSE = 50 ns, f = 100 kHz; drenaje abierto

Disipación de potencia

Ptot

188

W

Tc = 25 °C

Temperatura de funcionamiento

Tj

-55 a +150

°C

Temperatura de almacenamiento

Tstg

-55 a +150

°C

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Resistencia térmica, unión-ambiente

RthJA

33.6

°C/W

Resistencia térmica, unión-caja

RthJC

0.52

°C/W

Temperatura máxima de soldadura por reflujo

Tsold

260

°C

MSL3

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín..

Típ..

Máx..

Tensión umbral de puerta

VGS(th)

1.2

1.7

2.5

V

ID = 30,7 mA; VDS = VGS; Tj = 25 °C

-

1.6

-

ID = 30,7 mA; VDS = VGS; Tj = 150 °C

Corriente de fuga drenaje-fuente

IDSS

-

5

65

µA

VDS = 700 V; VGS = 0 V; Tj = 25 °C

-

13

390

VDS = 700 V; VGS = 0 V; Tj = 150 °C

Corriente de fuga puerta-fuente

IGSS

-

163

-

µA

VGS = 6 V; VDS = 0 V

Resistencia en conducción drenaje-fuente

RDS(on)

-

60

80

mΩ

VGS = 6 V; ID = 8 A; Tj = 25 °C

-

135

-

mΩ

VGS = 6 V; ID = 8 A; Tj = 150 °C

Resistencia de puerta

RG

-

3

-

Ω

f = 5 MHz; drenaje abierto

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín..

Típ..

Máx..

Capacitancia de entrada

Ciss

-

225

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia de salida

Coss

-

70

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia de transferencia inversa

Crss

-

0.5

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia efectiva de salida, relacionada con la energía 1

Co(er)

-

105

-

pF

VGS = 0 V; VDS = 0 a 400 V

Capacitancia efectiva de salida, relacionada con el tiempo 2

Co(tr)

-

150

-

pF

VGS = 0 V; VDS = 0 a 400 V

Carga de salida

QOSS

-

60

-

nC

VGS = 0 V; VDS = 0 a 400 V

Tiempo de retardo de encendido

td(on)

-

3

-

ns

VDS = 400 V; ID = 16 A; L = 318 µH; VGS = 6 V; Ron = 10 Ω; Roff = 2 Ω;

Véase la Figura 22

Tiempo de retardo de apagado

td(off)

-

5

-

ns

Tiempo de subida

tr

-

4

-

ns

Tiempo de bajada

tf

-

4

-

ns

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín..

Típ..

Máx..

Carga de compuerta

QG

-

6.2

-

nC

VGS = 0 a 6 V; VDS = 400 V; ID = 8 A

Carga compuerta-fuente

QGS

-

0.5

-

nC

Carga compuerta-drenaje

QGD

-

2.2

-

nC

Tensión de meseta de puerta

VPlat

-

2.2

-

V

VDS = 400 V; ID = 8 A

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín..

Típ..

Máx..

Tensión inversa drenaje-fuente

VSD

-

2.3

-

V

VGS = 0 V; IS = 8 A

Corriente pulsada, inversa

IS,pulse

-

-

58

A

VGS = 6 V; tPULSE = 10 µs

Carga de recuperación inversa

Qrr

-

0

-

nC

IS = 8 A; VDS = 400 V

Tiempo de recuperación inversa

trr

-

0

-

ns

Corriente pico de recuperación inversa

Irrm

-

0

-

A
