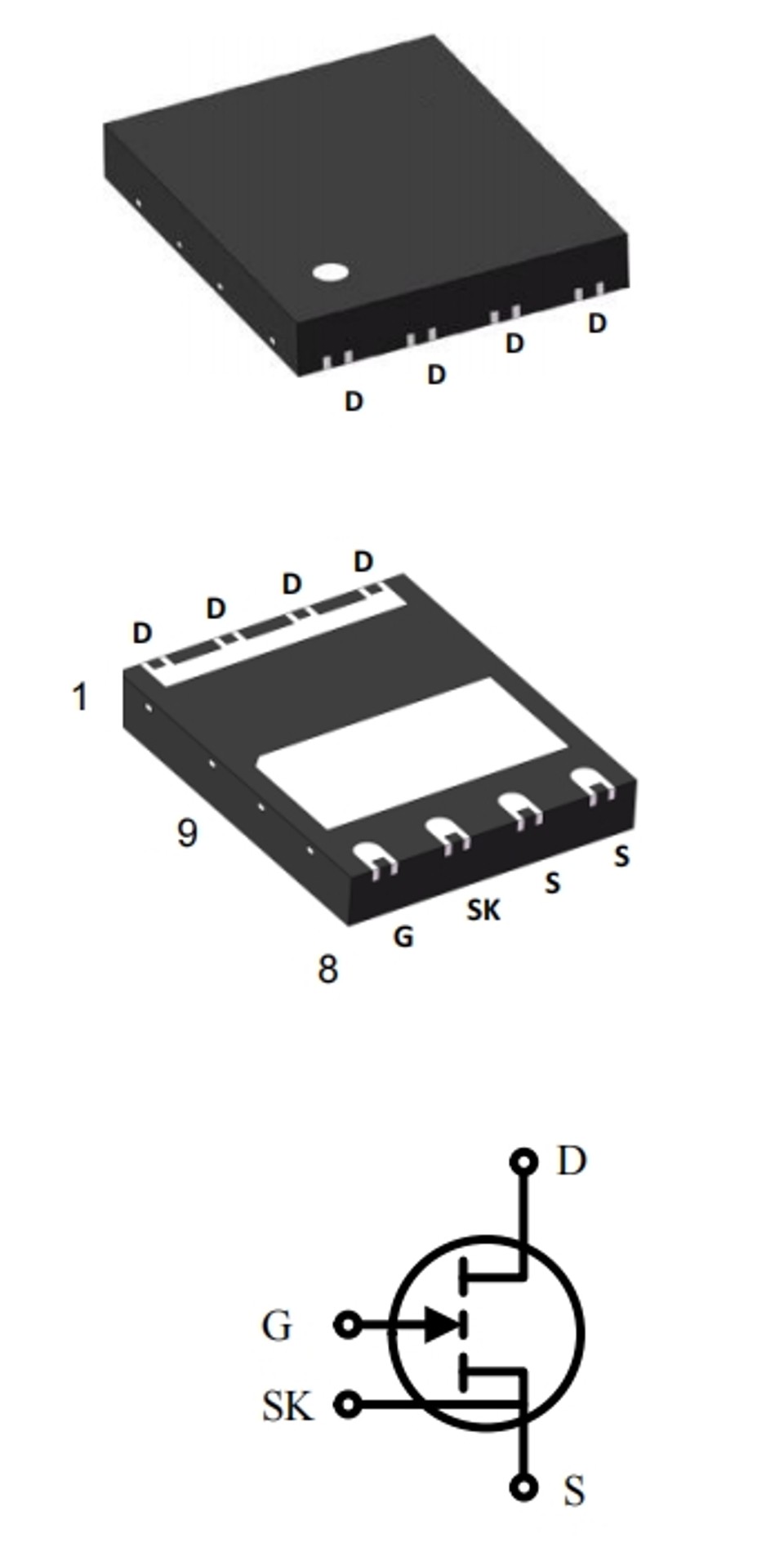

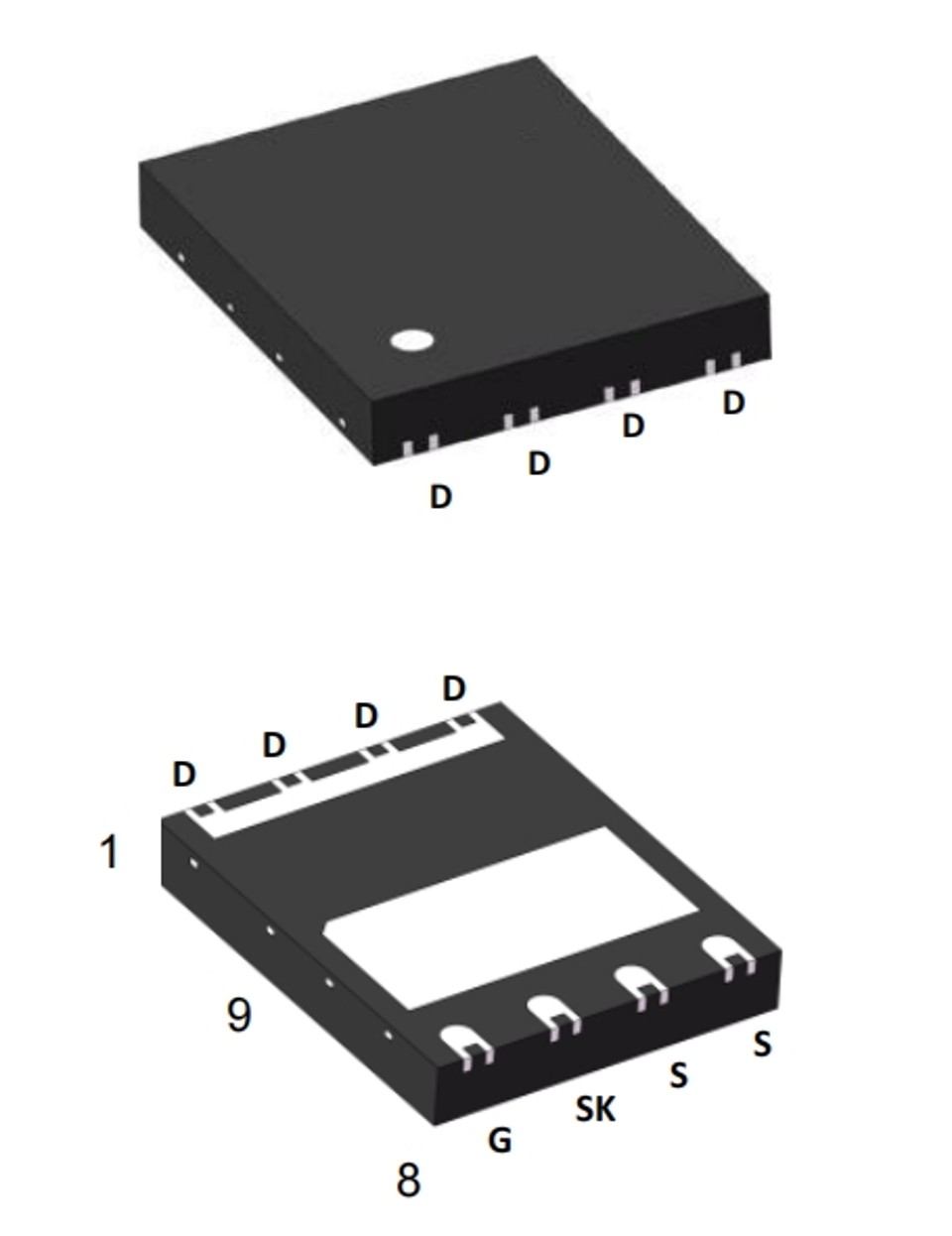

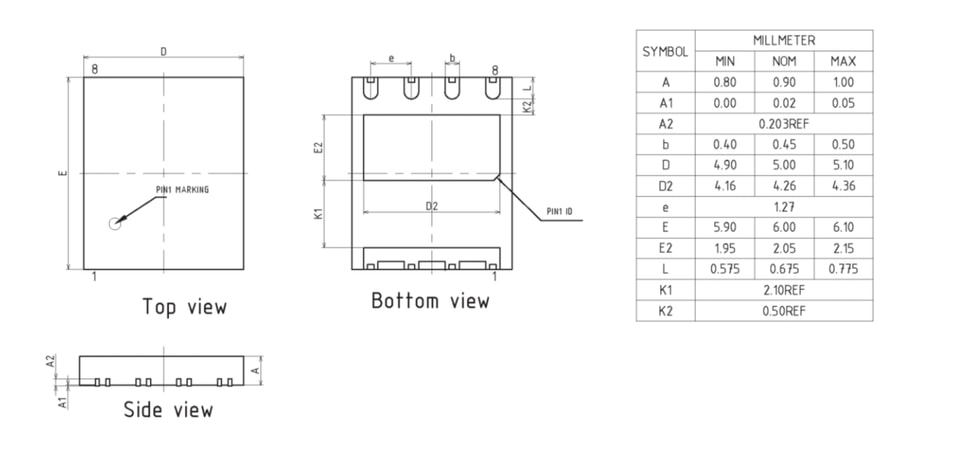

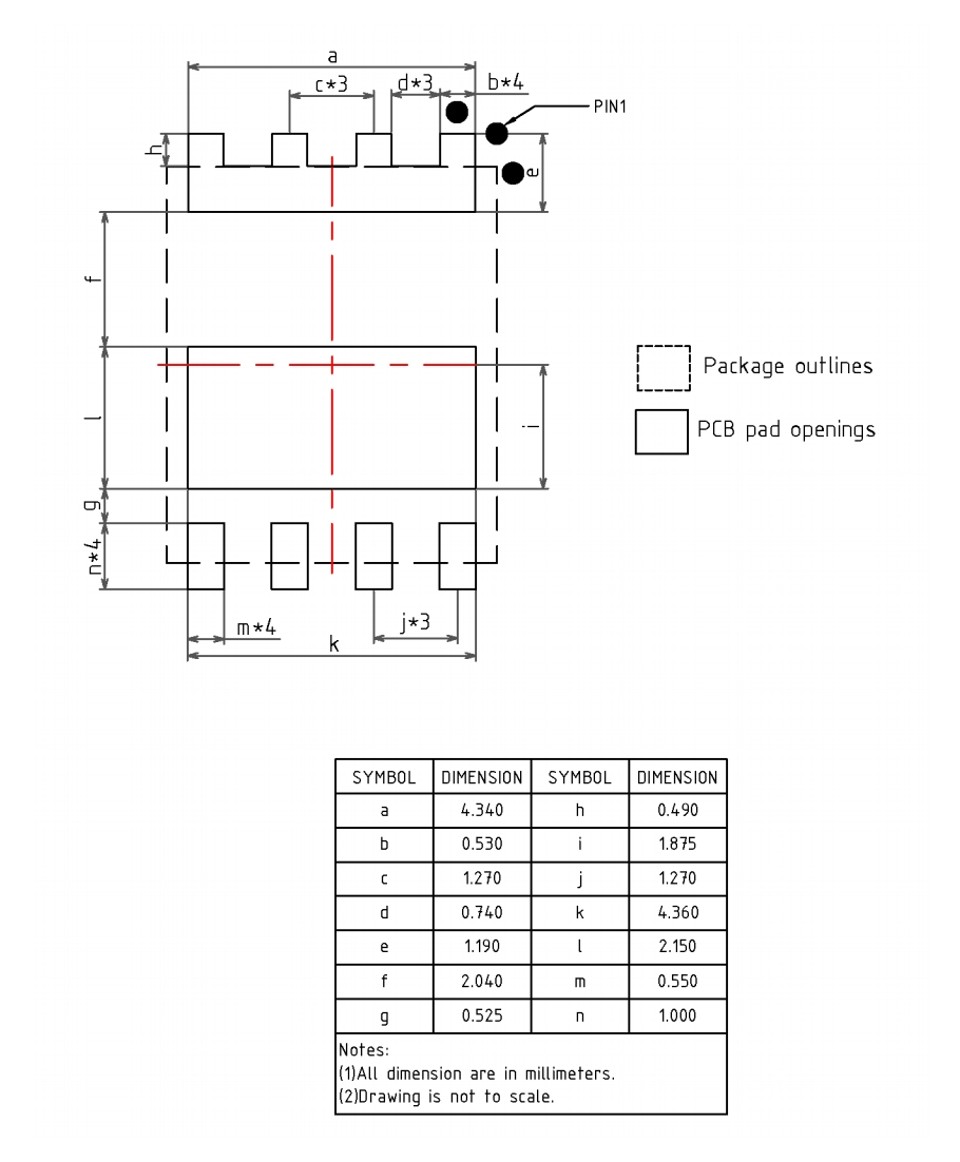

YZPST-RGN800C05D5

Puerta

drenaje

Fuente Kelvin

Fuente

8

1, 2, 3, 4

7

5, 6, 9

Parámetro

Valor

Unidad

VDS,máx.

800

V

RDS(on),máx. @ VGS = 6 V

480

mΩ

QG,típ. @ VDS = 400 V

1.3

nC

ID,pulso

9

A

QOSS @ VDS = 400 V

10.5

nC

Qrr @ VDS = 400 V

0

nC

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Tensión drenaje-fuente

VDS, máx.

800

V

VGS = 0 V,

Tj = -55 °C a 150 °C

Tensión drenaje-fuente transitoria 1

VDS, transitoria

800

V

VGS = 0 V

Tensión drenaje-fuente, pulsada 2

VDS, pulso

750

V

Tj = 25 °C; tiempo total < 10 h

Tj = 125 °C; tiempo total < 1 h

Corriente continua, drenaje-fuente

ID

5

A

Tc = 25 °C

Corriente pulsada, drenaje-fuente 3

ID, pulso

9

A

Tc = 25 °C; VGS = 6 V; tPULSE = 10 µs

Corriente pulsada, drenaje-fuente 3

ID, pulso

5

A

Tc = 125 °C; VGS = 6 V; tPULSE = 10 µs

Tensión puerta-fuente, continua 4

VGS

-1.4 a +7

V

Tj = -55 °C a 150 °C

Tensión puerta-fuente, pulsada

VGS, pulso

-20 a +10

V

Tj = -55 °C a 150 °C;

tPULSE = 50 ns, f = 100 kHz; drenaje abierto

Disipación de potencia

Ptot

40

W

Tc = 25 °C

Temperatura de funcionamiento

Tj

-55 a +150

°C

Temperatura de almacenamiento

Tstg

-55 a +150

°C

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Resistencia térmica, unión-ambiente

RthJA 1

72

°C/W

Resistencia térmica, unión-caja

RthJC

3.05

°C/W

Resistencia térmica, unión-ambiente

Tsold

260

°C

MSL3

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín.

Típ.

Máx.

Tensión umbral de puerta

VGS(th)

1.2

1.7

2.5

V

ID = 5.2 mA; VDS = VGS; Tj = 25 °C

-

1.9

-

ID = 5.2 mA; VDS = VGS; Tj = 150 °C

Corriente de fuga drenaje-fuente

IDSS

-

0.2

10

µA

VDS = 700 V; VGS = 0 V; Tj = 25 °C

-

2

-

VDS = 700 V; VGS = 0 V; Tj = 150 °C

Corriente de fuga puerta-fuente

IGSS

-

20

-

µA

VGS = 6 V; VDS = 0 V

Resistencia en conducción drenaje-fuente

RDS(on)

-

365

480

mΩ

VGS = 6 V; ID = 2 A; Tj = 25 °C

-

790

-

mΩ

VGS = 6 V; ID = 2 A; Tj = 150 °C

Resistencia de puerta

RG

-

14

-

Ω

f = 5 MHz; drenaje abierto

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín.

Típ.

Máx.

Capacitancia de entrada

Ciss

-

43

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia de salida

Coss

-

13

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia de transferencia inversa

Crss

-

0.1

-

pF

VGS = 0 V; VDS = 400 V; f = 100 kHz

Capacitancia efectiva de salida, relacionada con la energía 1

Co(er)

-

18

-

pF

VGS = 0 V; VDS = 0 a 400 V

Capacitancia efectiva de salida, relacionada con el tiempo 2

Co(tr)

-

26

-

pF

VGS = 0 V; VDS = 0 a 400 V

Carga de salida

QOSS

-

10.5

-

nC

VGS = 0 V; VDS = 0 a 400 V

Tiempo de retardo de encendido

td(on)

-

2

-

ns

VDS = 400 V; ID = 4 A; L = 318 µH; VGS = 6 V; Ron = 10 Ω; Roff = 2 Ω; Ver figura 22

Tiempo de retardo de apagado

td(off)

-

3

-

ns

Tiempo de subida

tr

-

5

-

ns

Tiempo de bajada

tf

-

7

-

ns

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín.

Típ.

Máx.

Carga de compuerta

QG

-

1.3

-

nC

VGS = 0 a 6 V; VDS = 400 V; ID = 2 A

Carga compuerta-fuente

QGS

-

0.1

-

nC

Carga compuerta-drenaje

QGD

-

0.5

-

nC

Tensión de meseta de compuerta

VPlat

-

2.7

-

V

VDS = 400 V; ID = 2 A

Parámetro

Símbolo

Valores

Unidad

Nota/condición de prueba

Mín.

Típ.

Máx.

Tensión inversa drenaje-fuente

VSD

-

2.8

-

V

VGS = 0 V; IS = 2 A

Corriente pulsada, inversa

IS, pulso

-

-

9

A

VGS = 6 V; tPULSE = 10 µs

Carga de recuperación inversa

Qrr

-

0

-

nC

IS = 2 A; VDS = 400 V

Tiempo de recuperación inversa

trr

-

0

-

ns

Corriente pico de recuperación inversa

Irrm

-

0

-

A
