YZPST-TG40C80-T41
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

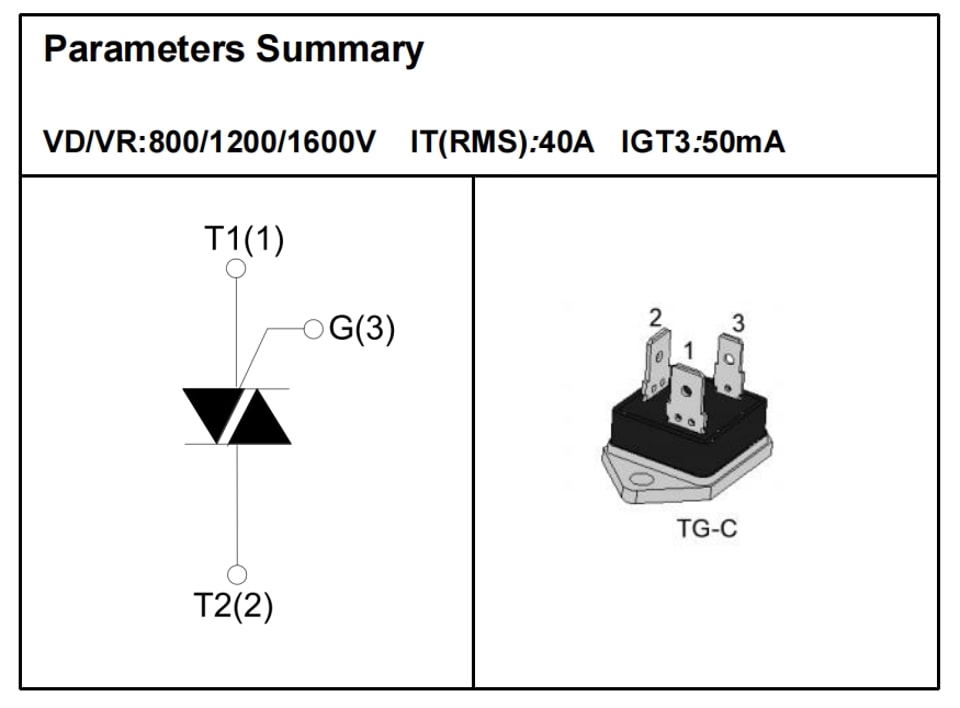

P/N: Serie YZPST-T41T TRIACs de 40 A
CARACTERÍSTICAS
Uniones pasivadas con vidrio
Alta tensión y capacidad frente a sobretensiones
Baja resistencia térmica y gran durabilidad
Disparo en tres cuadrantes
APLICACIONES
Relés estáticos
Regulación de calefacción
Circuitos de arranque para motores de inducción
Funcionamiento de control de fase en reguladores de luz
Controladores de velocidad de motor
MÁXIMOS ABSOLUTOS VALORES | |||
Parámetro | Símbolo | Valor | Unidad |
Almacenamiento temperatura de unión rango | Tstg | -40~ 150 | ℃ |
Funcionamiento unión temperatura rango | Tj | -40~ 125 | ℃ |
Tensión repetitiva de pico en estado de bloqueo(T =25℃) | VDRM | 800/1200/1600 | V |
Tensión repetitiva de pico en inversa (T =25℃) | VRRM | 800/1200/1600 | V |
Corriente eficaz en estado de conducción | IT(Eficaz) | 40 | A |
Corriente de pico no repetitiva de sobrecarga en estado de conducción (ciclo completo, F=50Hz) | ITSM | 400 | A |
I2Valor t para fusión (tp= 10ms) | I2t | 800 | A2 S |
Crítica de de subida de on-de conducción current(I =2×IGT) | di/dt | 50 | A/μS |
Pico de compuerta current | IGM | 8 | A |
Disipación de potencia de pico de compuertaión | PGM | 10 | W |
Disipación media de potencia de compuerta | PG(AV) | 1 | W |
Resistencias térmicas | |||
Símbolo | Parámetro | Valor | Unidad |
Rth(j-c) | Unión a encapsulado | 0.7 |
℃/W |
Rth(j-a) | Unión a ambiente | 45 | |

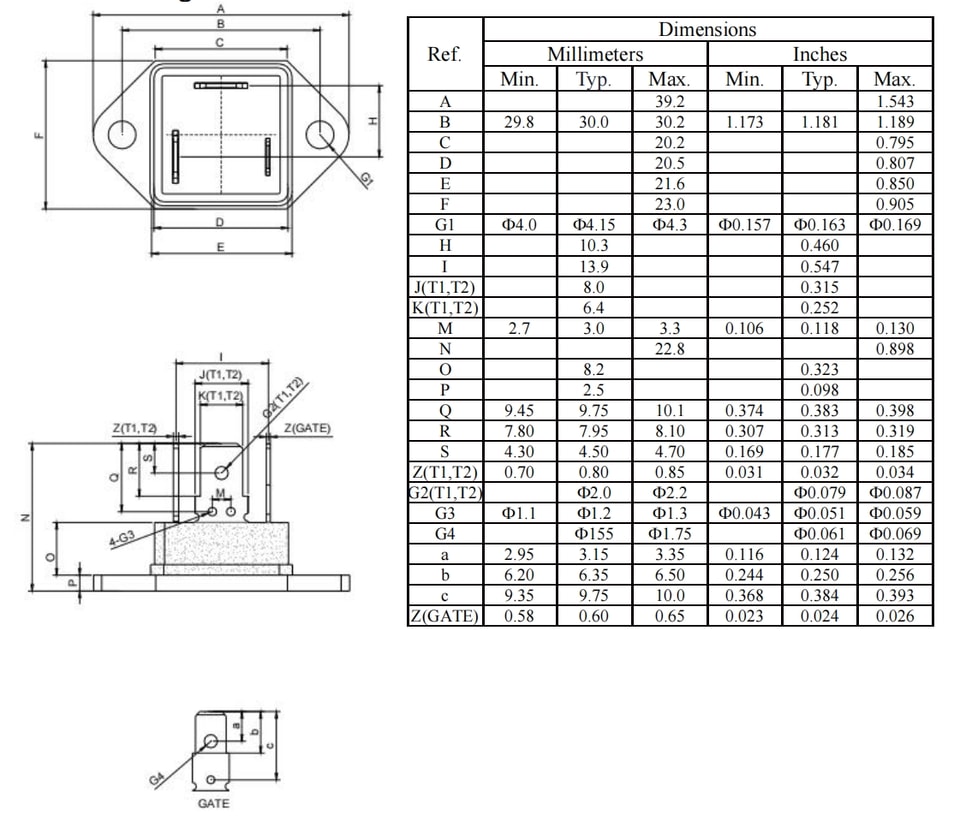

TG-C Encapsulado Mecánico Datos
