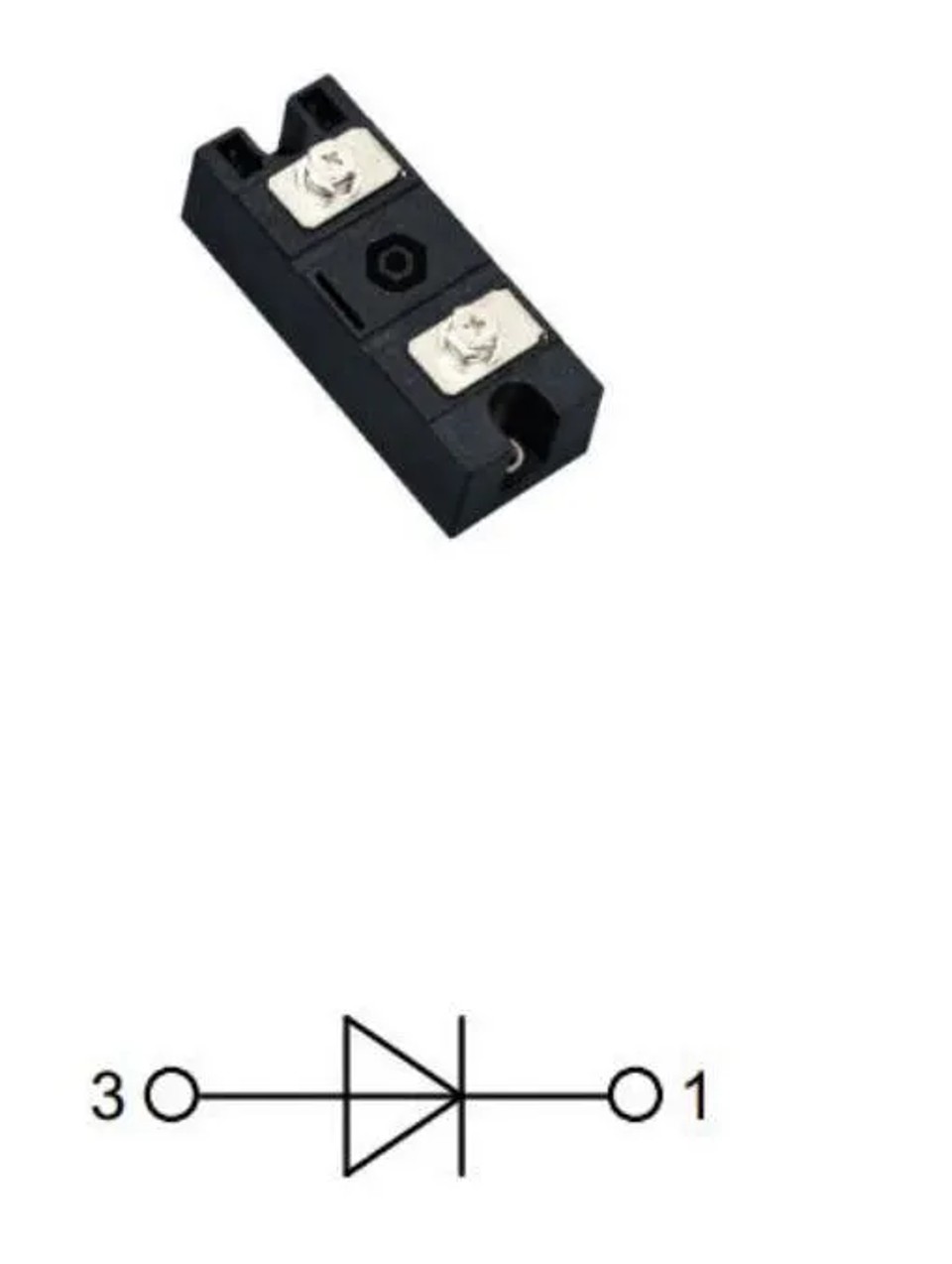

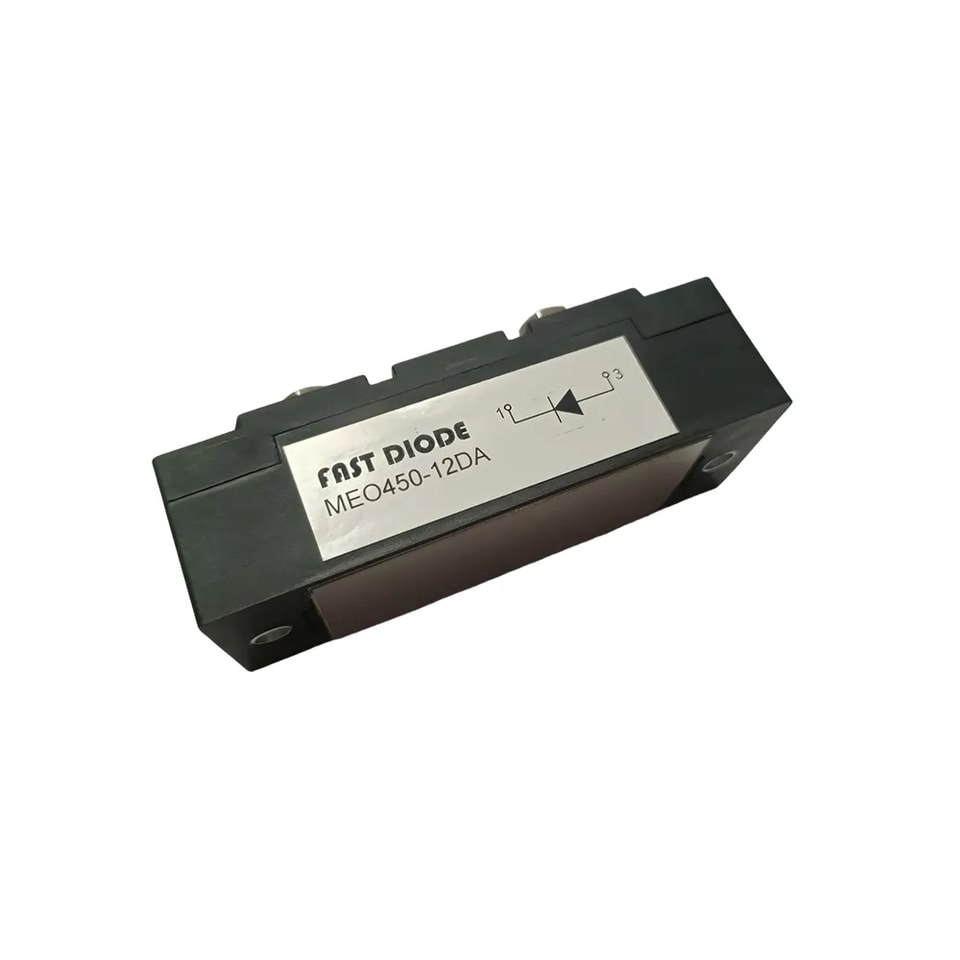

YZPST-MEO450-12DA

Símbolo

Parámetro

Condiciones de prueba

Valores

Unidad

VR

Máximo C.C. de tensión inversa

1200

V

VRRM

Máximo Pico de tensión inversa

1200

V

IF(AV)

Promedio Corriente directa

TJ= 150 °C

453

A

IF(RMS)

Eficaz Corriente directa

TJ=75 °C

640

A

IFSM

máx. Corriente de pico directa Corriente

t = 10 ms (50 Hz), senoidal, TJ=45 °C

4800

A

t = 8,3 ms (60 Hz), senoidal, TJ=45 °C

5280

t = 10 ms (50 Hz), senoidal, TJ= 150 °C

4320

t = 8,3 ms (60 Hz), senoidal, TJ= 150 °C

4750

I2t

I2t valor para fusión

t = 10 ms (50 Hz), senoidal, TJ=45 °C

115.2

2 kA s

t = 8,3 ms (60 Hz), senoidal, TJ=45 °C

117.1

t = 10 ms (50 Hz), senoidal, TJ= 150 °C

93.3

t = 8,3 ms (60 Hz), senoidal, TJ= 150 °C

94.8

VTO

Tensión de umbral

TJ= 150 °C

1.16

V

rT

Resistencia de pendiente

TJ= 150 °C

1.15

m Ω

Ptot

Disipación total de potencia

TJ=25°C

1750

W

TJ

Temperatura de unión

-40 hasta +150

°C

TSTG

Temperatura de almacenamiento Rango

-40 hasta +125

°C
