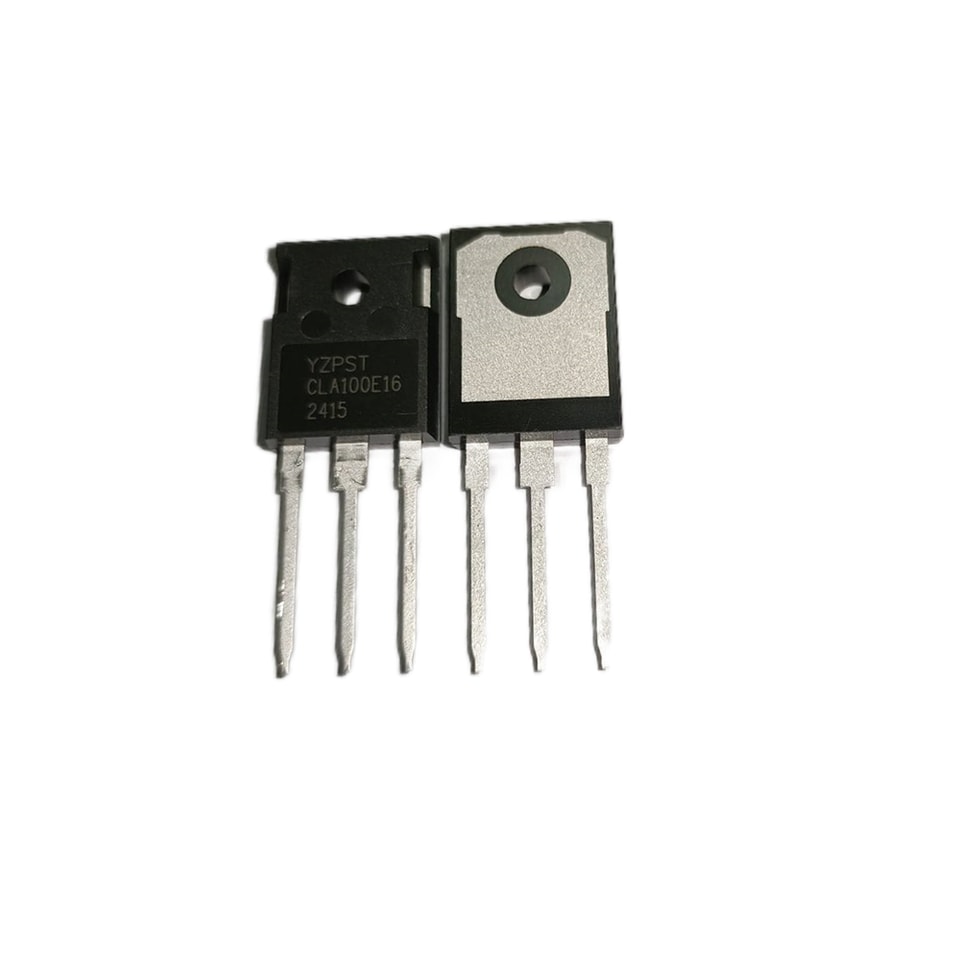

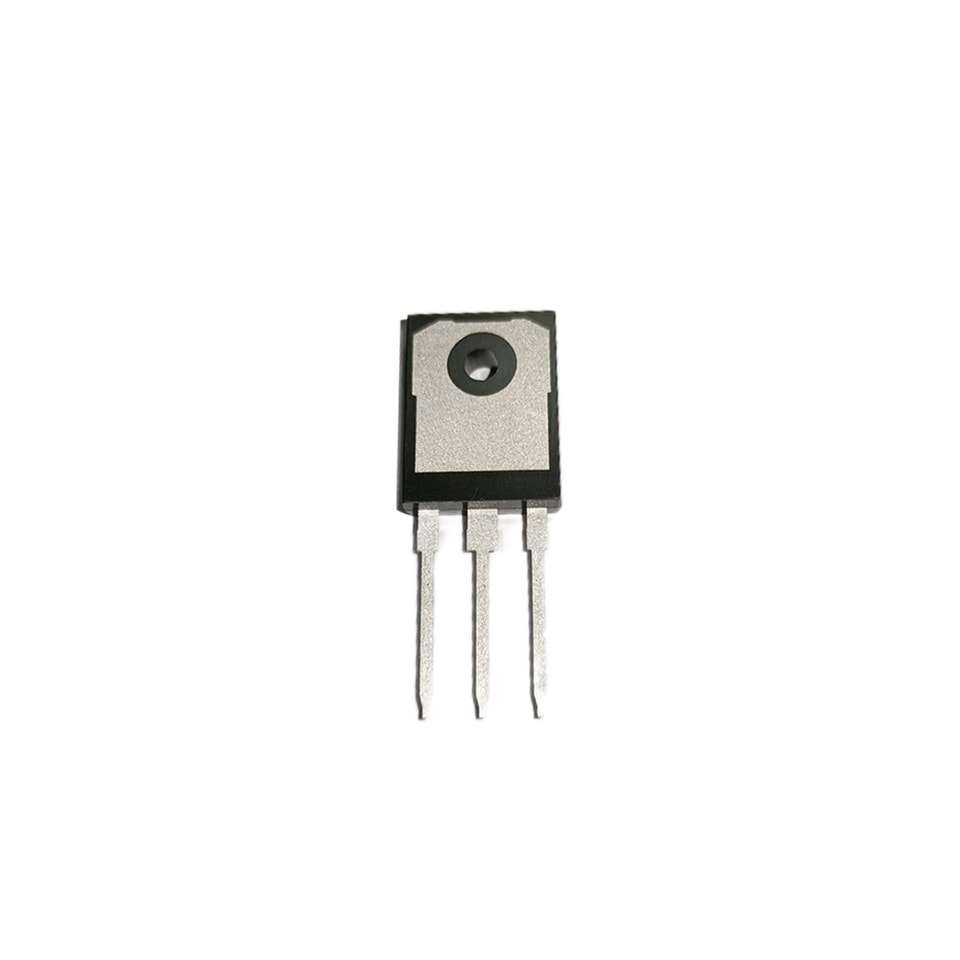

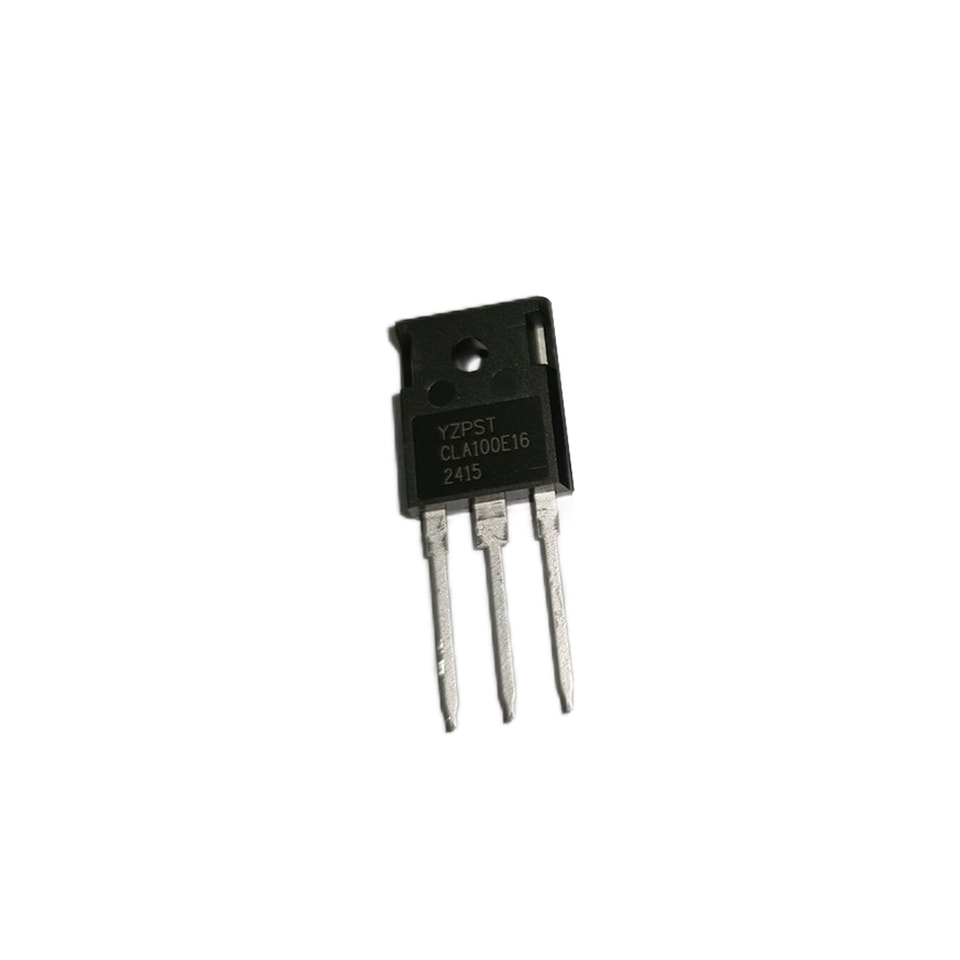

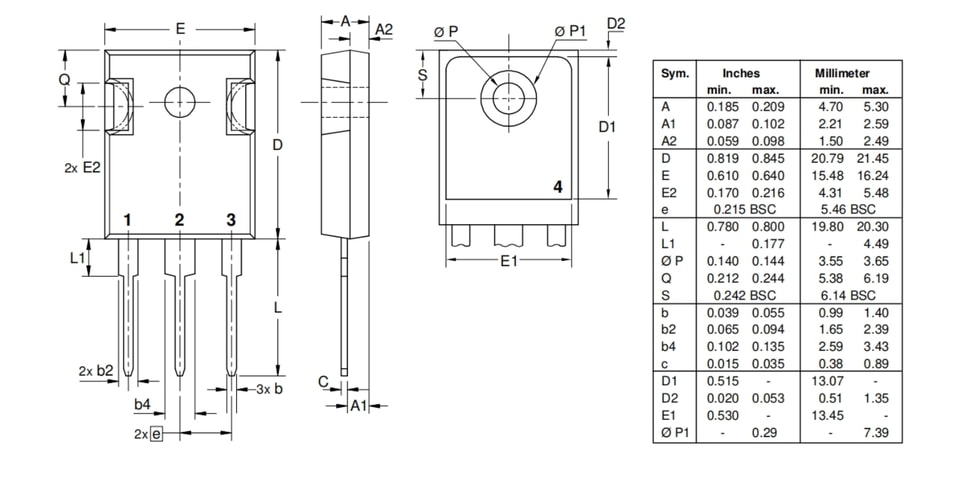

YZPST-CLA100E16

MÁXIMOS ABSOLUTOS VALORES

Parámetro

Símbolo

Valor

Unidad

Almacenamiento unión  temperatura rango

Tstg

-40 ~ 150

℃

Funcionamiento unión temperatura rango

Tj

-40~ 125

℃

Tensión repetitiva de pico en estado de bloqueo(T =25℃)

VDRM

1200/1600

V

Tensión repetitiva de pico en inversa (T =25℃)

VRRM

1200/1600

V

Tensión de bloqueo en estado de apagado de sobretensión no repetitivaage

VDSM

VDRM +100

V

No repetitiva pico inversa voltaje

VRSM

VRRM +100

V

Corriente eficaz en estado de conducción (T = 100℃)

IT(Eficaz)

160

A

Corriente de pico no repetitiva de sobrecarga en estado de conducción

ITSM

1150

A

Corriente media en estado de conducción (180° ángulo de conducción)

IT(AV)

100

A

I2Valor t para fusión (tp= 10ms)

I2t

6600

A2 S

Crítica de de subida de on-de conducción corrien

t(I =2×IGT, tr ≤ 100 ns)

di/dt

150

A/μS

Pico de compuerta current

IGM

5

A

Disipación media de potencia de compuerta

PG(AV)

1

W

CARACTERÍSTICAS ELÉCTRICAS (T=25℃ salvo que se especifique lo contrario)

Símbolo

Condición de prueba

Valor

Unidad

IGT

V = 12V R = 140Ω

MAX.

40

mA

VGT

MAX.

1.5

V

VGD

VD=VDRM Tj=125℃ R=1KΩ

MÍN.

0.2

V

IL

IG= 1.2IGT  Tj=25℃

MAX.

250

mA

IH

VD=12V Tj=25℃

MAX.

200

mA

dV/dt

VD=2/3VDRM Puerta Abierto  Tj=125℃

MÍN.

1000

V/μs
