YZPST-MTC92-16
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Módulos tiristores duales
TIPO: YZPST-MTC92-16
Características
· Encapsulado estándar industrial

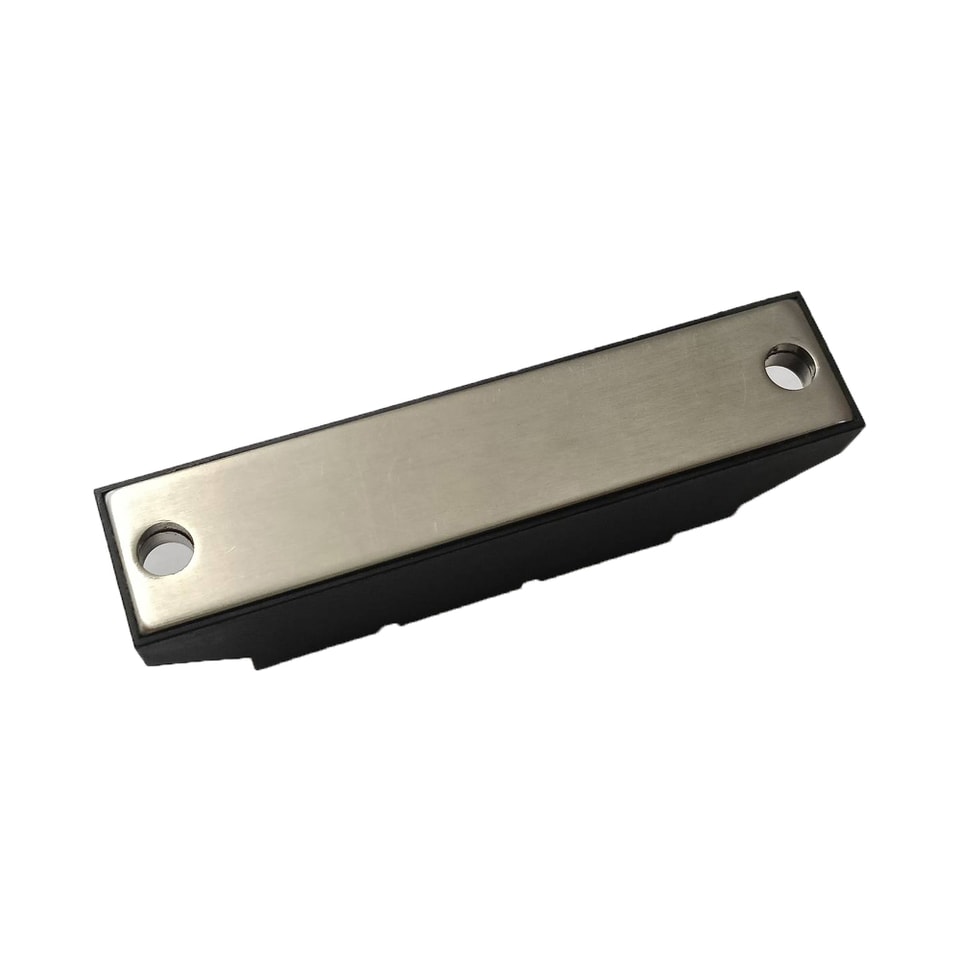

· Placa base aislada eléctricamente
· Transferencia térmica a través de una placa base metálica aislada de cerámica de óxido de aluminio
· Chip soldado sobre cerámica AL2O3 unida directamente a cobre
· Chip tiristor con compuerta central
Aplicaciones típicas
- Control de motor de CC
- Arrancadores suaves para motores de CA
- Control de temperatura
- Regulación profesional de la iluminación
VDRM/VRRM |
| 1600/1600 | V |
VRSM |
| 1700 | V |
Valores máximos
Símbolo | Condición | Clasificaciones | Unidad |
IT(AV) | sen. 180; Tc=85°C, | 95 | A |
ITSM | Tvj=25°C; 10 ms | 2000 | A |
I2t | Tvj=25°C; 8,3…10 ms | 20 | kA2S |
(di/dt)cr |
| 140 | A/µs |
Viso | C.A. 1 s / 1 min. | 3600/3000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
IDRM /IRRM | A VDRM, Tj=125°C | 15 | mA |
VT | Corriente en conducción 300 A, Tj=25°C | 1.63 | V |
VT(TO) | Tj=125°C | 0.9 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 100 | us |
IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/µs |
IH | Tj=25 °C, típ. / máx. | 140/240 | mA |
IL | Tj=25 °C, típ. / máx. | 260/550 | mA |
Rth(j-c) | Por módulo | 0.14 | K/W |

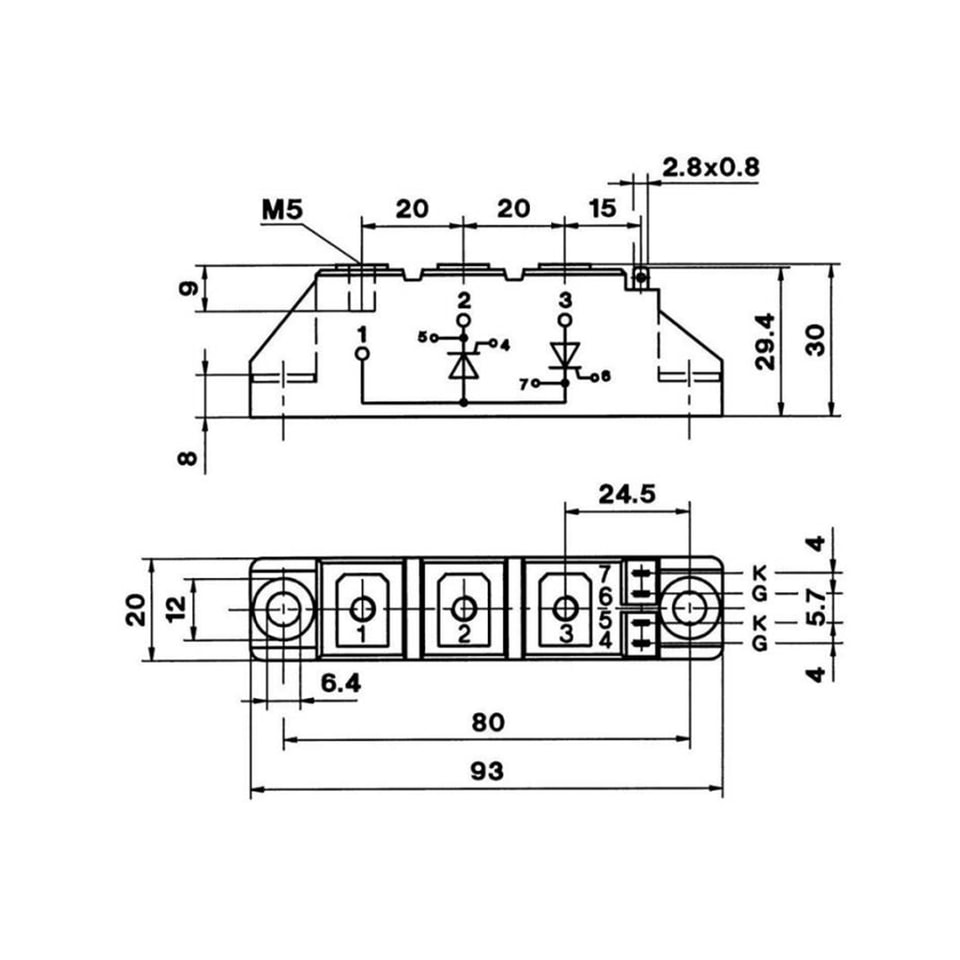

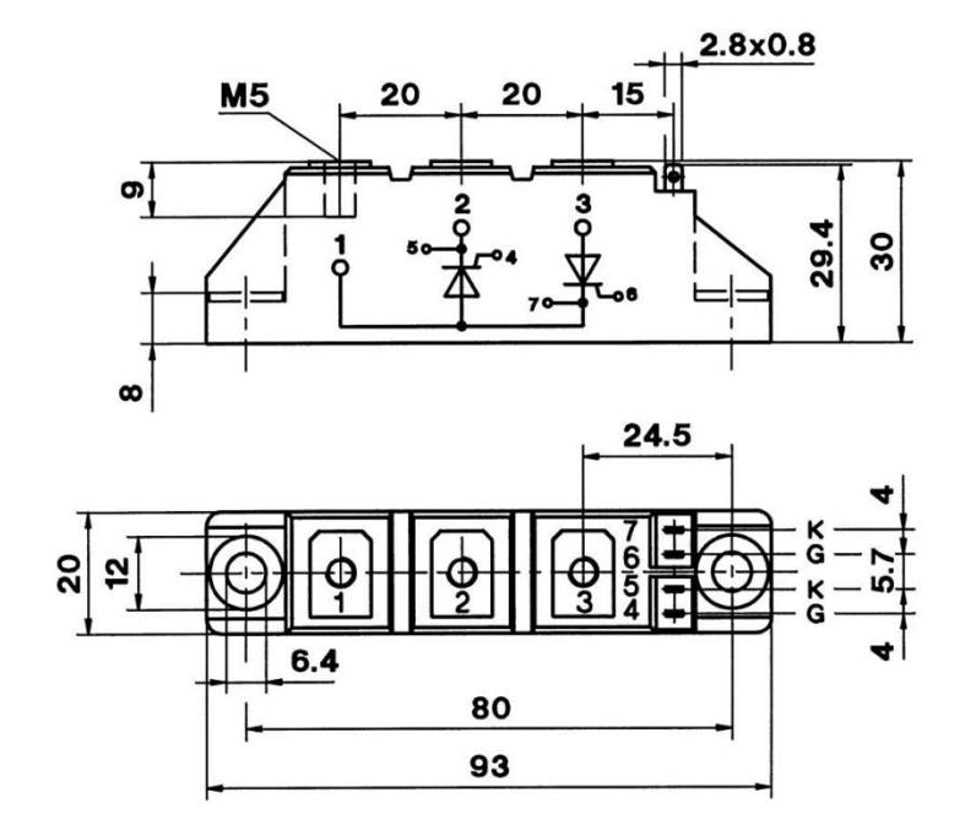

Dibujo esquemático
.jpg)
.jpg)
