YZPST-S9013
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Transistores encapsulados en plástico TO-92

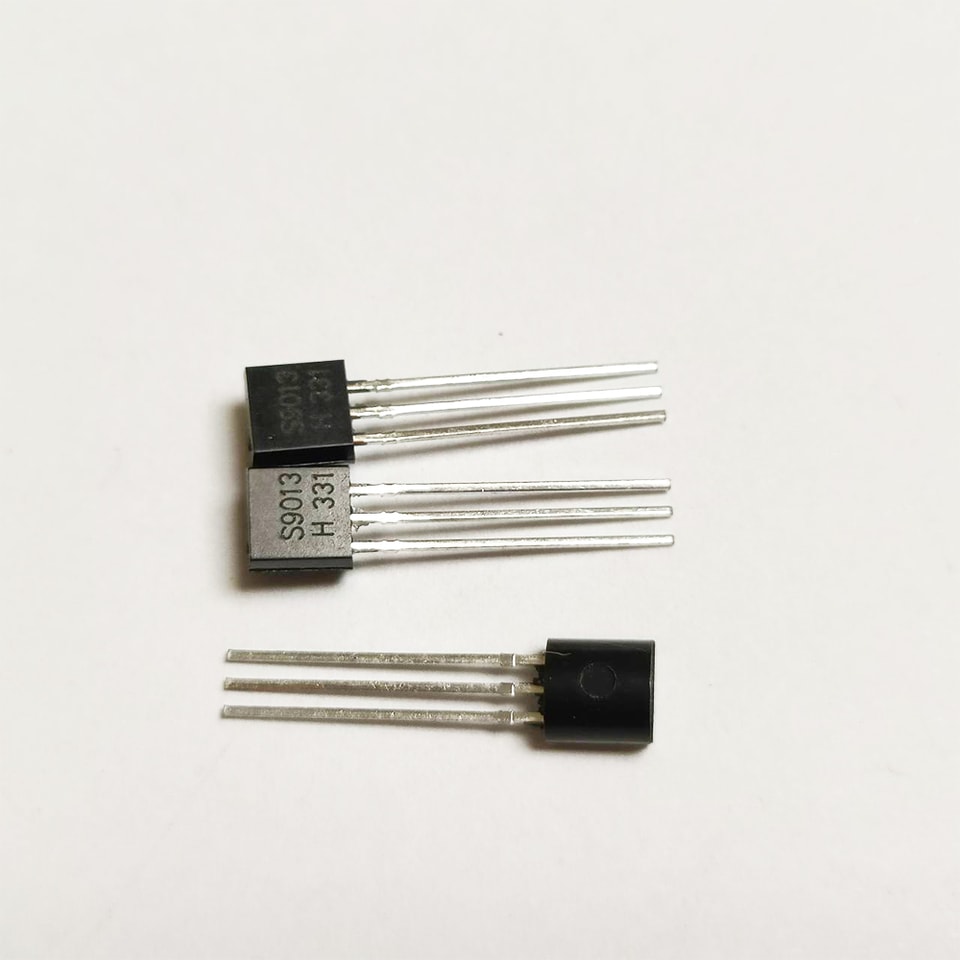

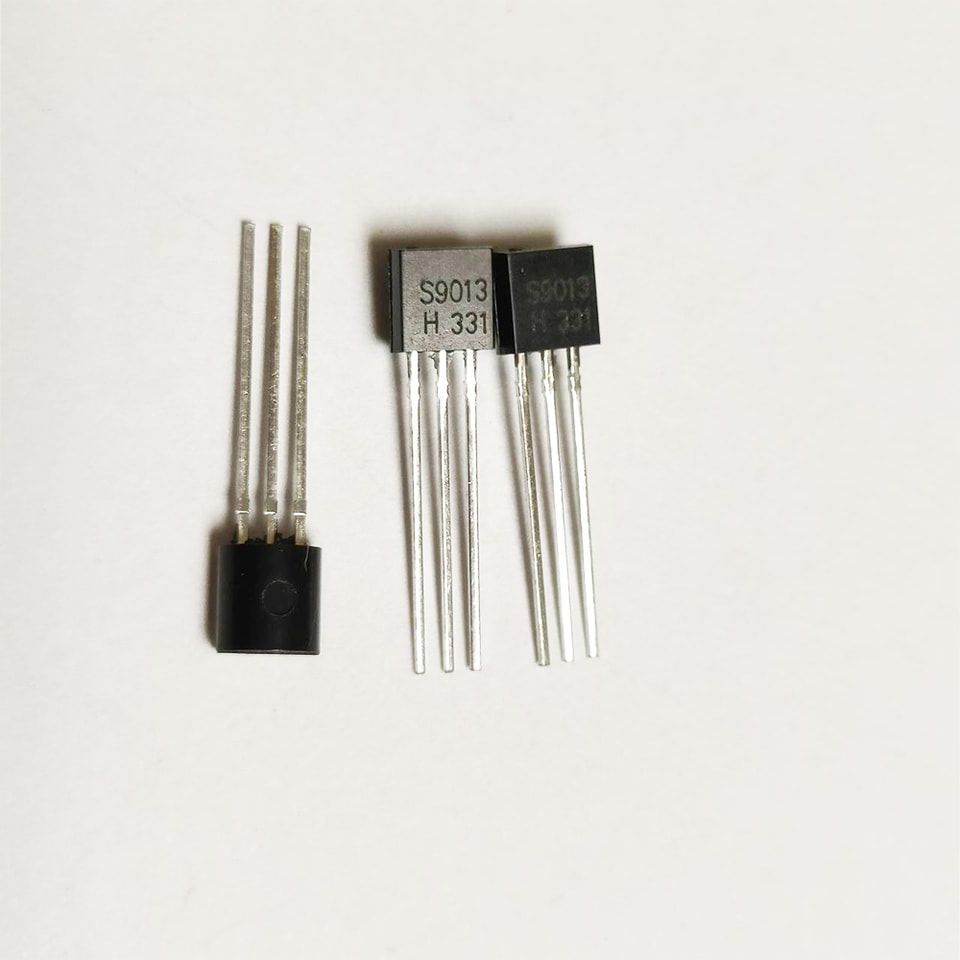

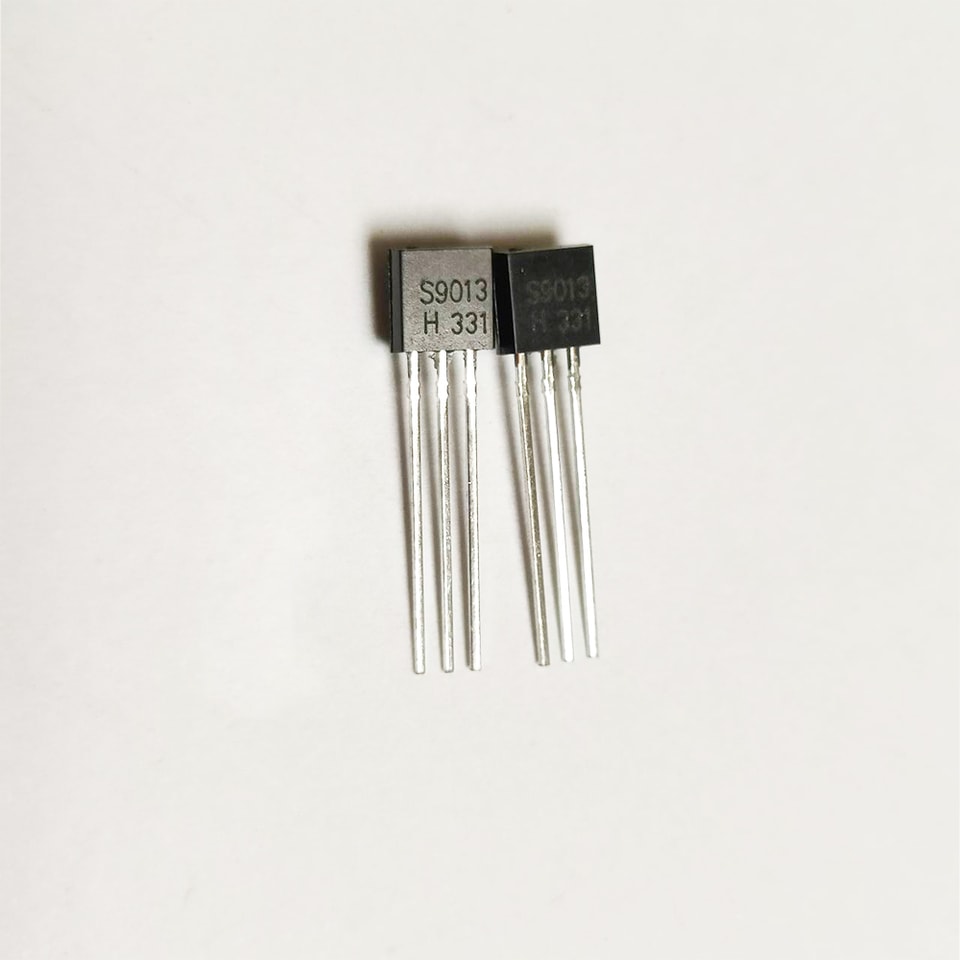

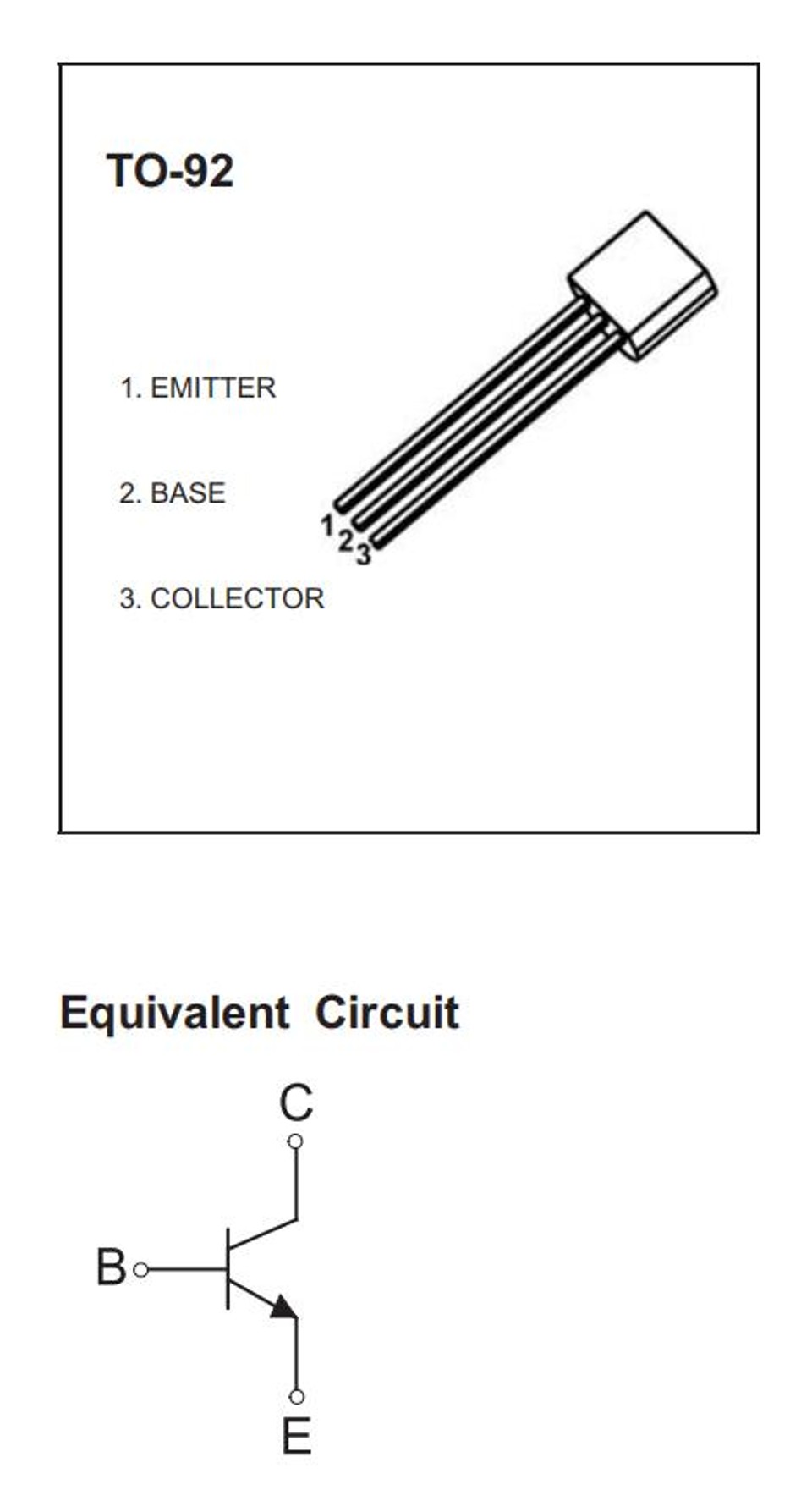

YZPST-S9013 TRANSISTOR (NPN)
CARACTERÍSTICAS
Complementario del S9012
Excelente linealidad de hFE
INFORMACIÓN PARA PEDIDOS
PartNúmero | Package | PackingMétodo | PackCantidad |
S9013 | TO-92 | A granel | 1000 piezas/bolsa |
S9013-tA | TO-92 | Cinta | 2000 piezas/caja |
VALORES MÁXIMOS (Ta=25℃ salvo que se indique lo contrario)
SímboloI | Parámetro | Valor | UUnidad |
VCB0 | Tensión colector-base | 40 | V |
VCE0 | Tensión colector-emisor | 25 | V |
VEB0 | Tensión emisor-base | 5 | V |
1C | Corriente continua de colector | 0.5 | A |
PD | Disipación de potencia del colector | 625 | mW |
R9 JA | Resistencia térmica de la unión al ambiente | 200 | ℃/W |
TJ,Tstg | Rango de temperatura de unión | -55 ~＋150 | ℃ |
Ta=25 ℃ salvo que se especifique
Parámetro | Símbolo | Condiciones de prueba | Mín. | Típ. | Máx. | Unidad |
Colector-base | V(BR)CBO | IC= 100μA , IE=0 | 40 |
|
| V |
ruptura | ||||||
tensión | ||||||
Colector-emisor | V(BR)CEO | IC= 1mA , IB=0 | 25 |
|
| V |
ruptura | ||||||
tensión | ||||||
Emisor-base | V(BR)EBO | IE= 100μA , IC=0 | 5 |
|
| V |
ruptura | ||||||
tensión | ||||||
Corte de colector | ICBO | VCB= 40V , IE=0 |
|
| 0.1 | uA |
current | ||||||
Corte de colector | ICEO | VCE=20V , IE=0 |
|
| 0.1 | uA |
current | ||||||
Emisor | IEBO | VEB= 5V, IC=0 |
|
| 0.1 | uA |
corte | ||||||
current | ||||||
| hFE(1) | VCE=1V, IC=50mA | 64 |
| 400 |
|
CC | ||||||
current | ||||||
de corriente continua | hFE(2) | VCE=1V, IC= 500mA | 40 |
|
|
|
Colector-emisor | VCE(sat) | IC= 500mA, IB= 50mA |
|
| 0.6 | V |
saturación | ||||||
tensión | ||||||
Base-emisor | VBE(sat) | IC= 500mA, IB= 50mA |
|
| 1.2 | V |
tensión | ||||||
|
|
|
|
|
|
|
Transición | fT | VCE=6V,IC=20mA,f=30MHz | 150 | MHz | ||
frecuencia |
|
|
|
CLASIFICACIÓN DE hFE(1)
Rrango | D | E | F | G | H | I | J |
Rrango | 64-91 | 78- 112 | 96- 135 | 112- 166 | 144-202 | 190-300 | 300-400 |

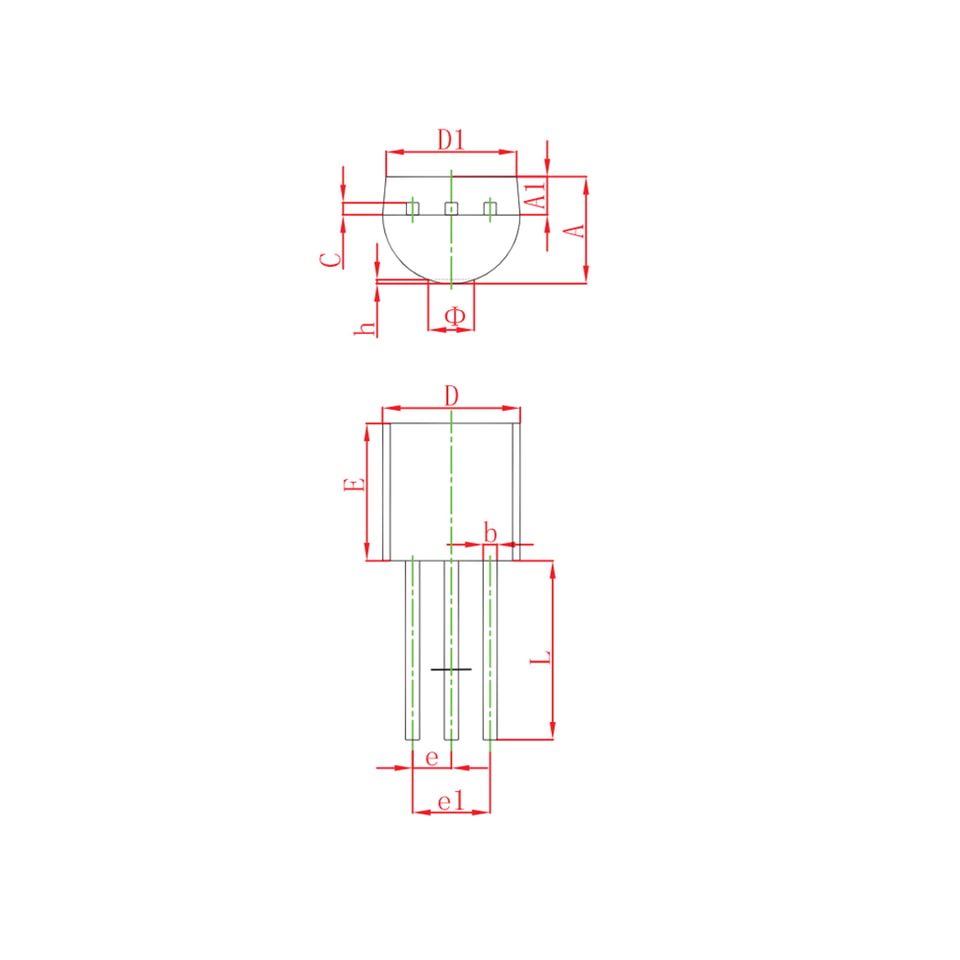

Dimensiones del contorno
Símbolo | Dimensiones | Dimensiones | ||
1 en | 1 en | |||
Milímetros | Pulgadas | |||
Mín. | Máx. | Mín. | Máx. | |
A | 3.3 | 3.7 | 0.13 | 0.146 |
A1 | 1.1 | 1.4 | 0.043 | 0.055 |
b | 0.38 | 0.55 | 0.015 | 0.022 |
c | 0.36 | 0.51 | 0.014 | 0.02 |
D | 4.3 | 4.7 | 0.169 | 0.185 |
D1 | 3.43 |
| 0.135 |
|
E | 4.3 | 4.7 | 0.169 | 0.185 |
e | 1.270 TÍP. | 0.050 TÍP. | ||
1 | 2.44 | 2.64 | 0.096 | 0.104 |
L | 14.1 | 14.5 | 0.555 | 0.571 |
o |
| 1.6 |
| 0.063 |
h | 0 | 0.38 | 0 | 0.015 |
Para obtener más información sobre YZPST-S9013descargue el archivo PDF anterior llamado “YZPST-S9013 TO92"
