YZPST-BD139-16
TRANSISTOR DE SILICIO NPN P/N: YZPST-BD139-16
El transistor de silicio NPN BD139-16 tiene tipos PNP complementarios que son los BD140-16
DESCRIPCIÓN
El BD139-16 es un transistor NPN de silicio epitaxial plano

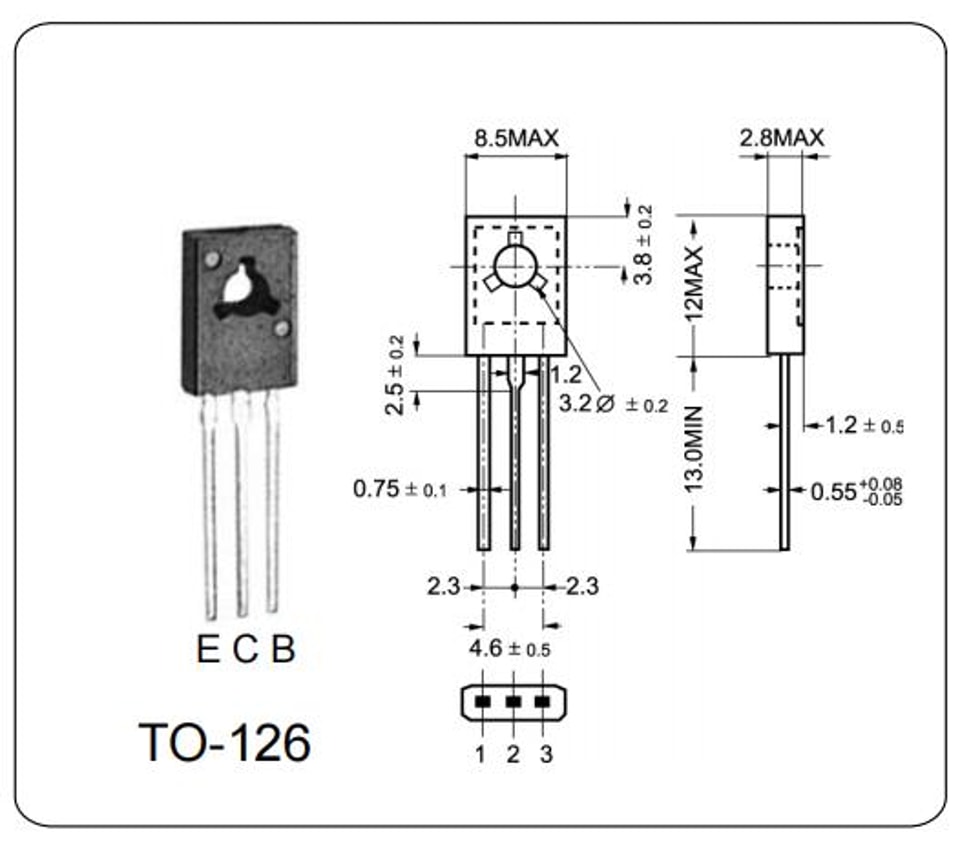

en un paquete plástico TO-126 de Jedec, diseñado para amplificadores de audio
y controladores que utilizan circuitos complementarios o cuasi
complementarios.
Los tipos PNP complementarios son los BD140-16
TRANSISTOR DE SILICIO NPN P/N: YZPST-BD139-16
El transistor de silicio NPN BD139-16 tiene tipos complementarios PNP que son el BD140-16
DESCRIPCIÓN
El BD139-16 es un transistor NPN de silicio epitaxial plano

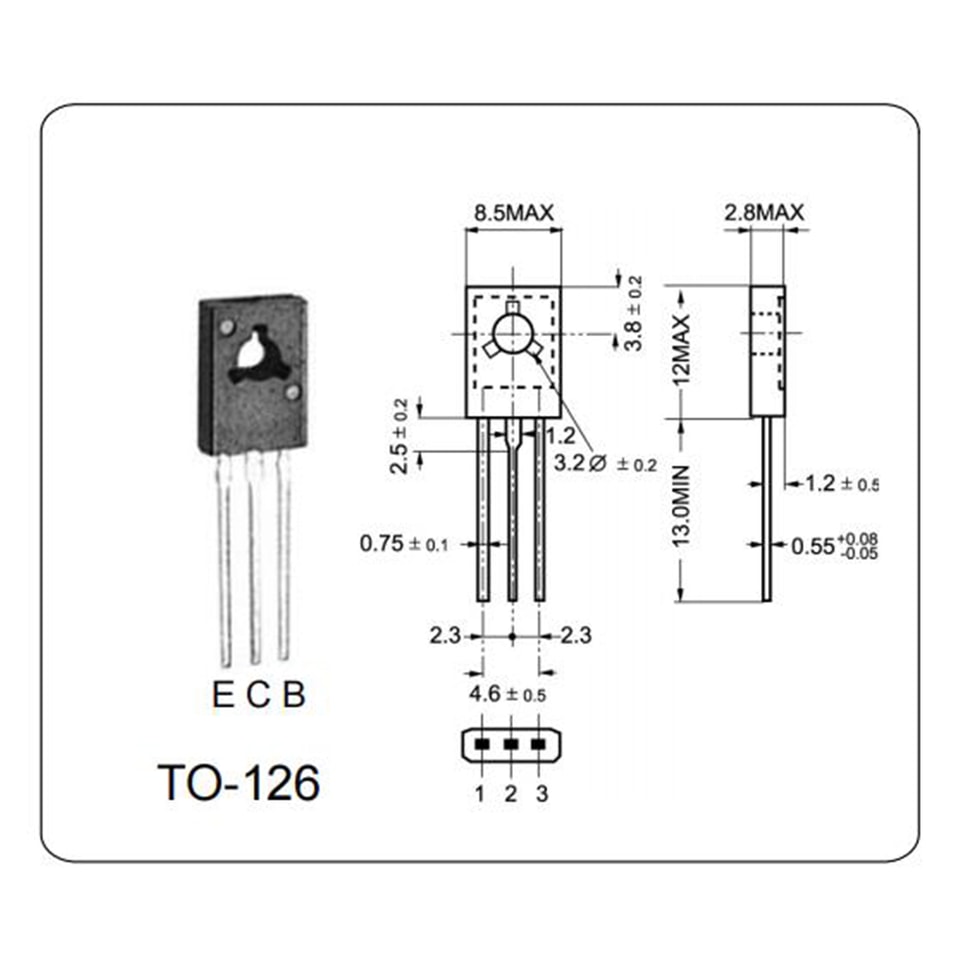

en un paquete plástico TO-126 de Jedec, diseñado para audio
amplificadores y controladores que utilizan circuitos complementarios o cuasi
circuitos complementarios.
Los tipos PNP complementarios son el BD140-16
VALORES MÁXIMOS ABSOLUTOS ( Ta = 25 O C)
|
Parámetro |
Símbolo |
Valor |
Unidad |
|
Voltaje Colector-Base |
VCBO |
80 |
V |
|
Voltaje Colector-Emisor |
VCEO |
80 |
V |
|
Voltaje Emisor-Base |
VEBO |
5.0 |
V |
|
Corriente del Colector |
IC |
1.5 |
A |
|
Corriente Base |
IB |
0.5 |
A |
|
Disipación Total en |
Ptot |
12.5 |
W |
|
Temperatura Máxima de Operación |
Tj |
150 |
oC |
|
Temperatura de almacenamiento |
Tstg |
-55~150 |
oC |
CARACTERÍSTICAS ELÉCTRICAS ( Ta = 25 O C)
| Parámetro | Símbolo | Condiciones de prueba | Mín. | Típ. | Máx. | Unidad |
| Corriente de corte del colector | ICBO | VCB = 80V, IE = 0 | 10 | μA | ||
| — | — | |||||
| Corriente de corte del emisor | IEBO | |||||
| VEB = 5.0V, IC = 0 | 10 | μA | ||||
| VCEO | ||||||
| Voltaje de Sostenimiento Colector-Emisor | IC = 1.0mA, IB = 0 | 80 | — | — | V | |
| VCE = 2.0V, IC = 0.15A | 100 | 250 | ||||
| Ganancia de Corriente Continua | hFE | |||||
| VCE = 2.0V, IC = 0.5A | 100 | — | — | |||
| VCE(sat) | ||||||
| Voltaje de Saturación Colector-Emisor | IC = 0.5A, IB = 0.05A | 0.5 | V | |||
| VBE | ||||||
| Base-Emitter Voltage | IC = 0.5A, VCE = 2.0V | 1 | V | |||
| fT | ||||||
| Transition Frequency | VCE = 5V,IC = 50mA | 80 | MHz |
