COMPONENTE DE POTENCIA

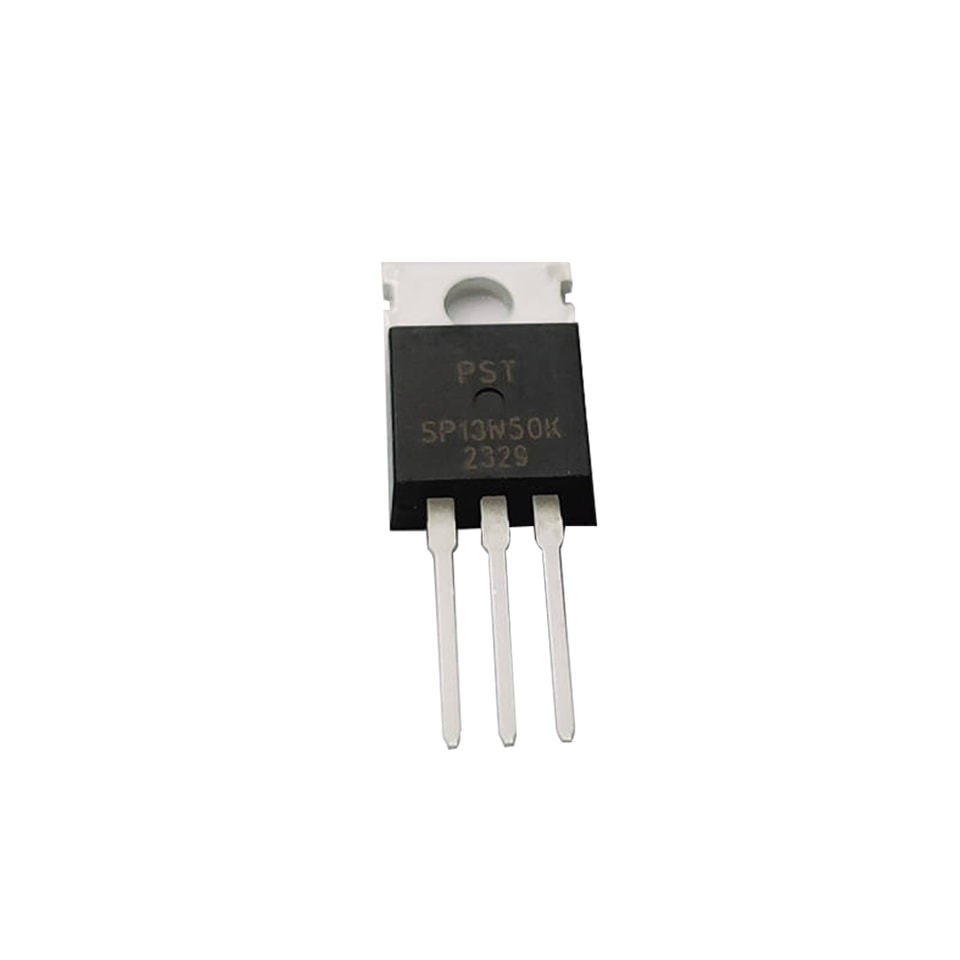

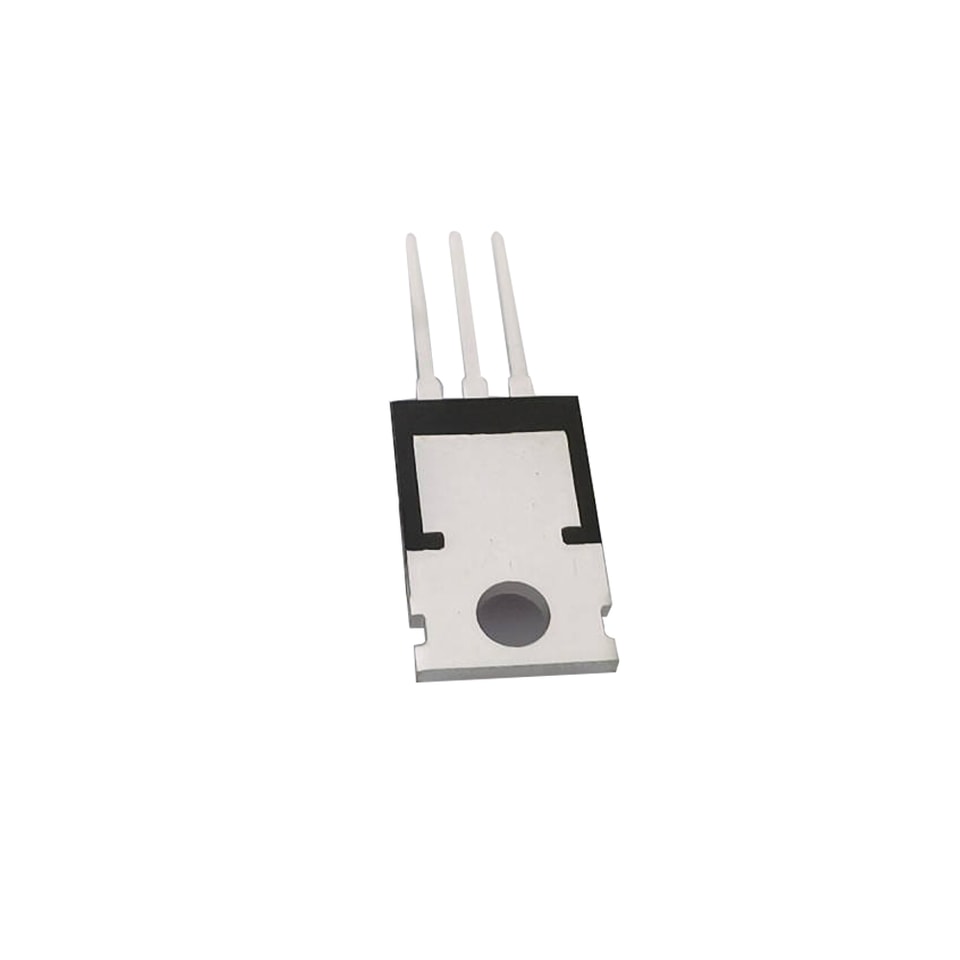

YZPST-SP13N50K
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

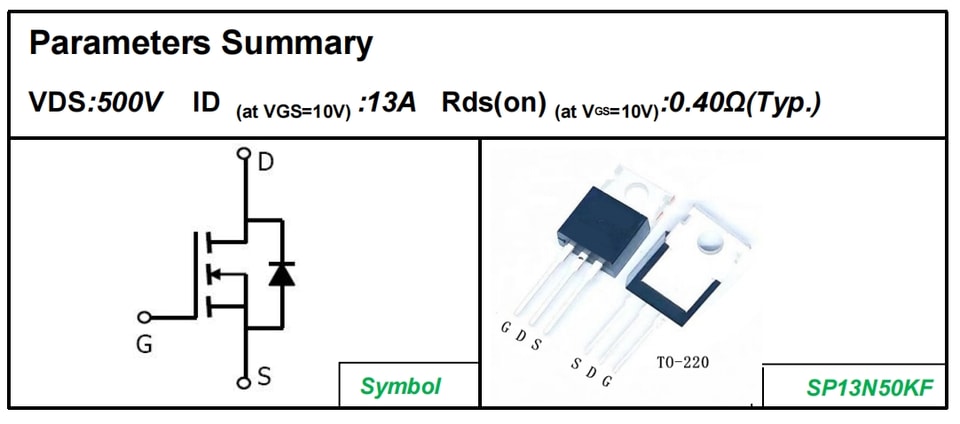

P/N: YZPST-SP13N50KF
MOSFET de potencia N de 500 V
CARACTERÍSTICAS
Conmutación rápida
100 % probado en avalancha
Capacidad dv/dt mejorada
APLICACIONES
Fuente de alimentación conmutada (SMPS)
Sistema de alimentación ininterrumpida (UPS)
Corrección del factor de potencia (PFC)
Pedidos del dispositivo Marcado Información de embalajeación | |||
Pedido Número |
Encapsulado |
Marcado |
Embalaje |
SP13N50KF |
TO-220 |
SP13N50KF | Tubo |
| Absoluto Máximo Clasificaciones TC = 25 ºC, salvo que se indiquelo contrario | |||
| Valor | |||
| Parámetro | Símbolo | TO-220 | Unidad |
| Tensión drenaje-fuente (VGS = 0 V) | VDSS | 500 | V |
| Continuo Corriente de drenadornte | ID | 13 | A |
| Pulsada Corriente de drenaje (nota 1) | IDM | 52 | A |
| Tensión puerta-fuente | VGSS | ±30 | V |
| Simple Avalancha de pulsohe Energía (nota 2) | EAS | 550 | mJ |
| Avalancha repetitiva Energía (nota 1) | EAR | 65 | mJ |
| Disipación de potencia (TC 25ºC) | PD | 60 | W |
| Temperatura de juntura de operación y almacenamientoy temperatura de almacenamiento Rango | TJ, Tstg | -55~+150 | ºC |
| Precaución: Esfuerzos superiores que a los indicados en de las “Clasificaciones Máximo absolutas” pueden causar daños daños visibles a al permanentes al dispositivo. | |||
| Térmica Resistencia | |||
| Valor | |||
| Parámetro | Símbolo | TO-220 | Unidad |
| Térmica Resistencia, juntura a carcasa | RthJC | 2.1 | ºC/W |
| Térmica Resistencia, unión-ambiente | RthJA | 100 | |
