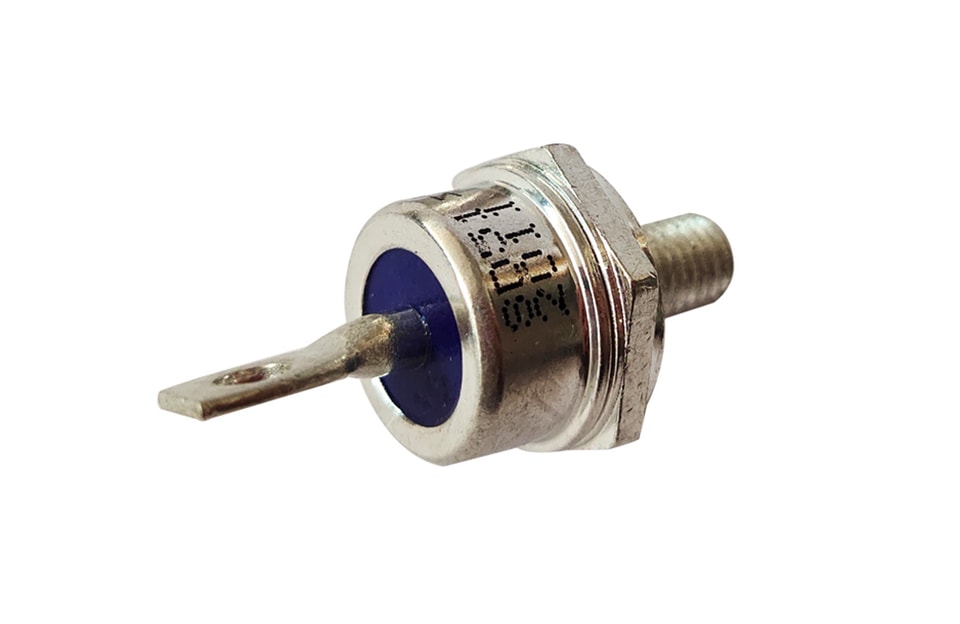

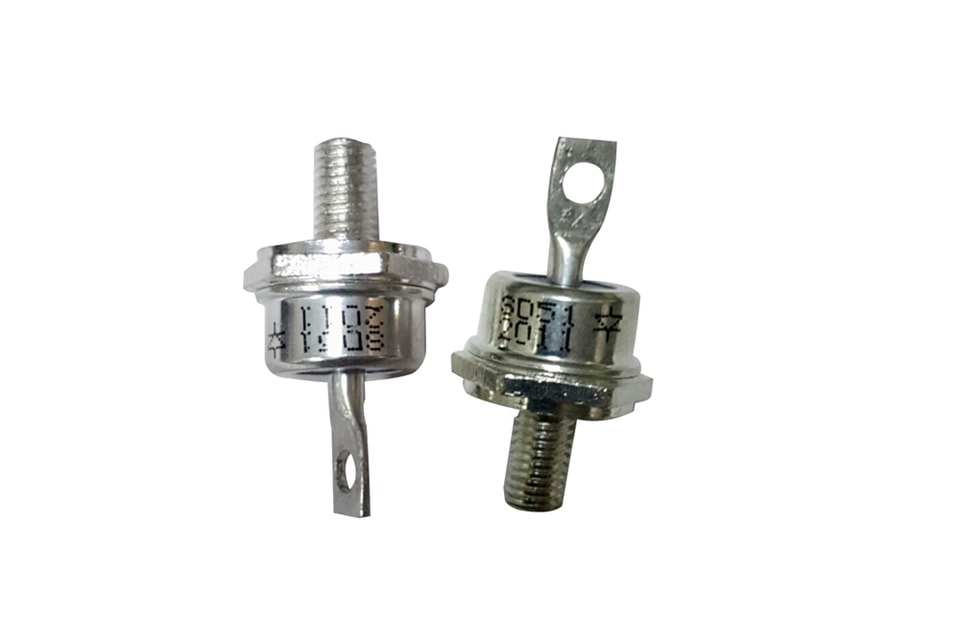

YZPST-STD60-45

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Teléfono+86 138 0527 8321

SOLICITE UNA COTIZACIÓN TÉCNICA↗

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

Descargas y archivos técnicos

YZPST-STD60-45-Schottky Power Diode In DO-5 Stud Package.pdfDESCARGAR ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfDESCARGAR ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Características

• Conmutación rápida
• Baja caída de tensión directa VF
• Protección con anillo de guarda
• Alta capacidad de sobretensión
• Alta eficiencia, bajas pérdidas de potencia

Clasificación eléctrica (TC = 250 °C, salvo que se indique lo contrario)

Parámetro	Símbolo	Valores Unidades
Tensión inversa de pico repetitiva	VRRM	45	V
Tensión de bloqueo en CC	VDC	45	V
Tensión inversa máxima de pico no repetitiva	VRSM	54	V
Corriente rectificada media directa (TC = 850 °C)	IF(AV)	60	A
Corriente de pico de sobretensión no repetitiva (sobretensión aplicada en condiciones de carga nominal, media onda, monofásica, 50 Hz)	IFSM	600	A







Valores máximos (TC 250 °C, salvo que se indique lo contrario)
Parámetro	Condiciones de prueba	Símbolo	Valores	Unidades
Tensión directa instantánea máxima	IF= 30 A	VF	58
	IF = 60 A		66
	IF= 120 A		89
Corriente inversa instantánea máxima a la tensión nominal en CC	0 TC = 25 °C	IR	50
	0 TC = 125 °C		125

Especificaciones térmicas y mecánicas (25 °C, salvo que se indique lo contrario)
Parámetros	Símbolo	Valores	Unidades
Resistencia térmica máxima de la unión a la carcasa	R \|	1.0	C!W
Rango de temperatura de la unión en funcionamiento		de -65 a +150
Temperatura de almacenamiento	!st	de -65 a +150
Par de montaje (roscas sin lubricar)		15	in.lb
Peso permitido aproximado	W	45 6

YZPST puede proporcionar la siguiente lista de diodos Schottky

Schottky TO-277alta potencia TO-220Fplástico encapsulado		SS110F 28mil	28
SB1045L 88 / 98MIL la caída de tensión es de aproximadamente 0.5 V	88/98	SS24F 40mil	40
SB1045L 102MIL la caída de tensión es de aproximadamente 0.43 V	102	SS210F 40mil	40
SB1045L 112MIL	112	SS34F 45mil	45
10U45 Taiwán chip ranurado 65MIL ánodo positivo bajo	65	SS32F/SS34F 50mil	50
10U45 70MIL nacional	70	SS54F 55MIL	55
SB1060TO277	88	SS510F 60mil	60
SB10100TO277	88	SS12	28
SB1545L TO277 118MIL	118	SS14	28
TVSserie productos, SMDcomponentes		SS16	28
Serie P4KE（Por ejemplo, P4KE100A) dentro de 240 V	52	SS18-SS110	28
Serie P6KE（Por ejemplo, P6KE200A) dentro de 240 V	52	SS24 Flat 35MIL	35
1.5KE decapado OJ DO27 dentro de 240 V	90	SS34 Flat 40/45MIL	40/45
1.5KE bastidor GPP DO27 dentro de 240 V	145	SS25-SS26 40MIL	40
SMAJ5.0A(CA)-SMAJ240A(CA) SMA	60	SS28-SS210	40
SMBJ5.0A(CA)-SMBJ240A(CA) SMB	60/72	SS35-SS36 40MIL	40
SMCJ5.0A(CA)-SMCJ240A(CA) SMC	90/110	SS35-SS36 45MIL	45
Serie 3KP/5KP OJ	140	SS38-SS31050MIL	50
SOD-123FLSMD(rectificador, rápido, altade frecuencia, ultrarrápido rápido,Schottky)		S315-SS32050MIL	50
		S315-SS32050MIL	50
A1-A7	42/46	SMAbastidor parche (rectificador,rápido, alta de frecuencia, ultrarrápidorápido, Schottky)
F7	42/46	SS54 55MIL
F1-F6		SS56 55MIL
S1M 46MIL	46	SS510 55MIL	55
F1M 46MIL		SS515-SS52055MIL
E1A-E1J	42	SS54-SS56 60MIL
U1A-U1M	42	SS510 60MIL	60
1N5819W/K14	28	SS515-SS52060MIL
K2/K6	28/28	mini Rectificador Puente PilaSchottky Puente Pila
K110	28	DB107	50
（K24）40MIL	40	DB107S disco	50
（K26）40MIL	40	DB157	50
（K210）40MIL	40	DB157S	50
（K220）40MIL	50	MB6S 42
（K34）50MIL	50	MB8S 42	42
（K36）50MIL	50	MB10S 42
（K310）50MIL	50	MB6S 46
K54 55MIL	55	MB8S 46	46
SAMF parche (rectificación, rápido, altade frecuencia, ultrarrápido rápido, Schottky)		MB10S 46
M7F 42/46MIL	42/46	MB6F 42MIL	42
RS1AF-RS1MF	40/46	MB10F 42MIL	42
US1AF-US1MF	40/46	MB6F 46MIL	46
ES1AF-ES1JF	40/46	MB10F 46MIL	46
S2MF	50/60	MB6S-MB10S50MIL
RS2AF-RS2MF	50/60	MB6F-MB10F50MIL
US2AF-US2MF	50/60	TB10S 50MIL	50
ES2AF-ES2JF	50/60	ABS6-ABS10 50MIL
S3MF	80	ABS22-ABS210 60MIL	60
SS14F 28mil	28	MB6M 46mil	46
SS16F 28mil	28	MB10M 46mil	46

Para obtener más información sobre el diodo Schottky, descargue el archivo PDF anterior titulado"YANGZHOU POSITIONING TECH CO piezas de tiristores y diodos de potencia"
