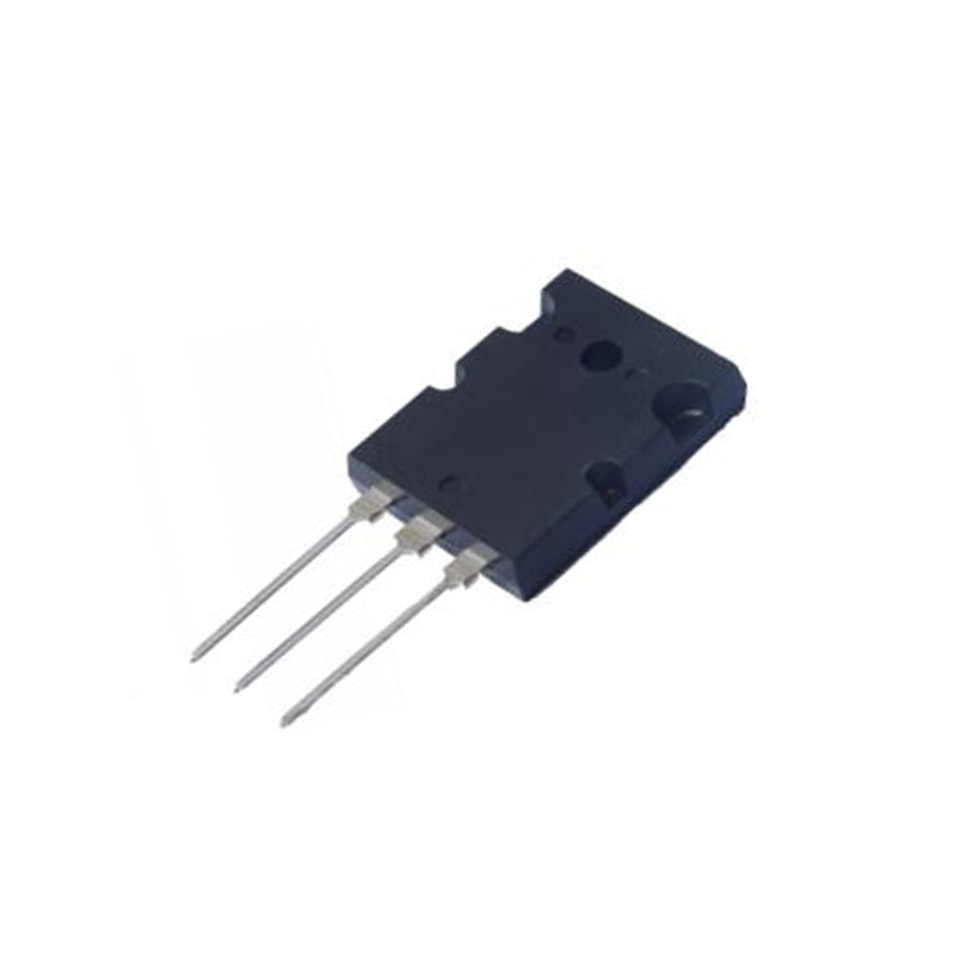

YZPST-2SC5200/YZPST-2SA1943
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Transistor de tipo NPN2SC5200
1. Descripción general
El 2SC5200 es un transistor de tipo NPN, complementario del 2SA1943, utilizado en amplificación de potencia de audio y en circuitos de conversión de potencia.

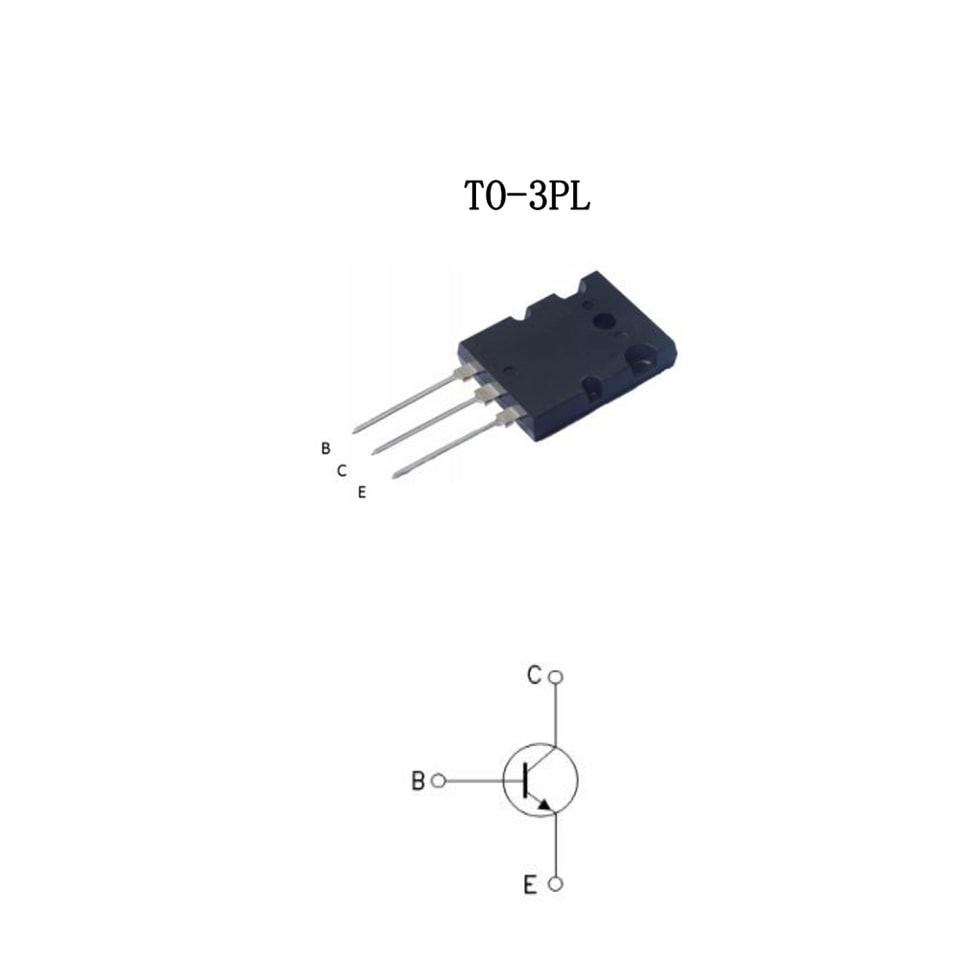

Forma de encapsulado: TO-3PL
- Características eléctricas
2.1 Valores límite
Símbolo | Valor nominal | unidad |
VCEO | 230 | V |
VCBO | 230 | V |
VEBO | 5 | V |
Ic | 15 | A |
IB | 1.5 | A |
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 Parámetros eléctricos
| Valor de especificación |
| |||
Símbolo | Condiciones de prueba | Mín. | Típico | Máx. | unidad |
ICBO | VCB= 230 V ，IE = 0 |
|
| 5 | μA |
IEBO | VEB= 5 V ，IC = 0 |
|
| 5 | μA |
VCBO | IC = 1 mA | 230 |
|
| V |
VCEO | IC = 1 mA | 230 |
|
| V |
VEBO | IB = 1 mA | 5 |
|
| V |
hFE (1) | IC = 1 A, VCE = 5 V | 55 |
| 160 |
|
hFE (2) | IC = 7 A, VCE = 5 V | 35 |
|
|
|
VCE sat | IC = 5 A, IB = 0.5 A |
|
| 1.5 | V |
VBE sat | IC = 5 A, IB = 0.5 A |
|
| 2 | V |

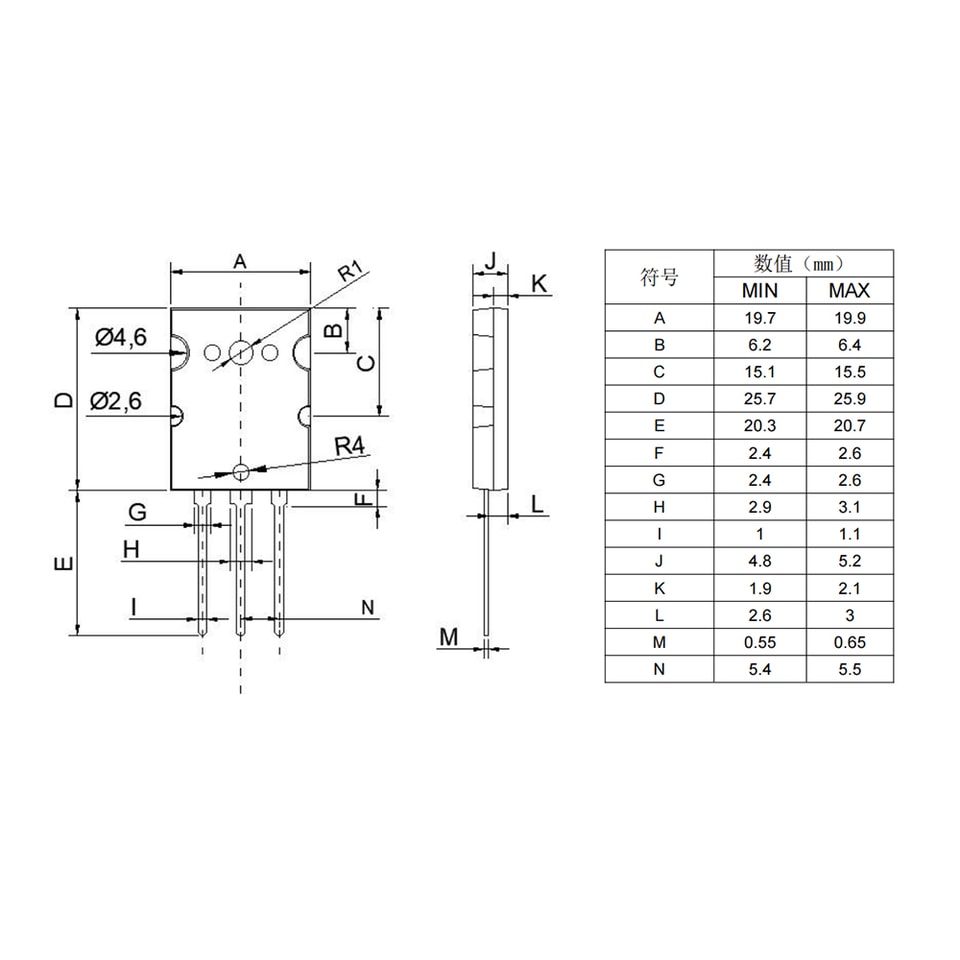

3. Tamaño
Transistor de tipo NPN2SA1943
1. Descripción general
2SA1943 es un transistor de tipo NPN, complementario del 2SC5200, utilizado en amplificación de potencia de audio y en circuitos de conversión de energía.
Forma de encapsulado: TO-3PL
- Características eléctricas
2.1 Valores límite
Símbolo | Valor nominal | unidad |
VCEO | -230 | V |
VCBO | -230 | V |
VEBO | -5 | V |
Ic | -15 | A |
IB | -1.5 |
|
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 Parámetros eléctricos
| Valor de especificación |
| |||
Símbolo | Condiciones de prueba | Mín. | Típico | Máx. | unidad |
ICBO | VCB = -230 V |
|
| -5 | μA |
IEBO | VEB = -5 V |
|
| -5 | μA |
VCBO | IC = -1 mA | -230 |
|
| V |
VCEO | IC = -1 mA | -230 |
|
| V |
VEBO | IB = -1 mA | -5 |
|
| V |
hFE (1) | IC = -1 A, VCE = -5 V | 55 |
| 160 |
|
hFE (2) | IC = -7 A, VCE = -5 V | 35 |
|
|
|
VCE sat | IC = -5 A, IB = -0.5 A |
|
| -1.5 | V |
VBE sat | IC = -5 A, IB = -0.5 A |
|
| -2 | V |

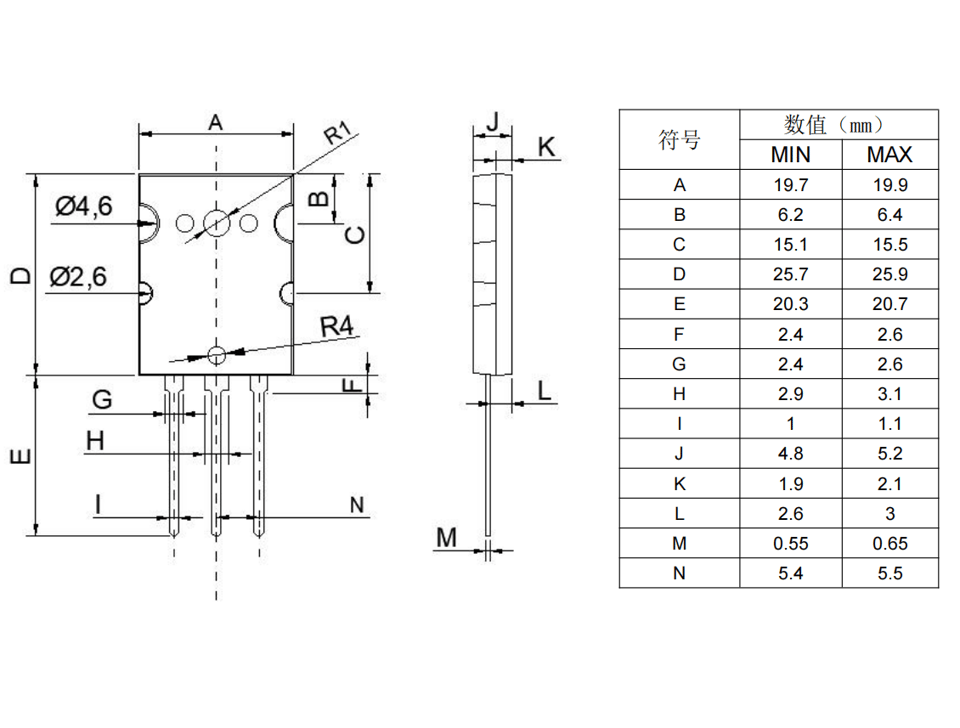

3. Tamaño
Para obtener más información sobreYZPST-2SC5200/YZPST-2SA1943descargue el archivo PDF anterior llamado “YZPST-2SC5200yYZPST-2SA1943"
