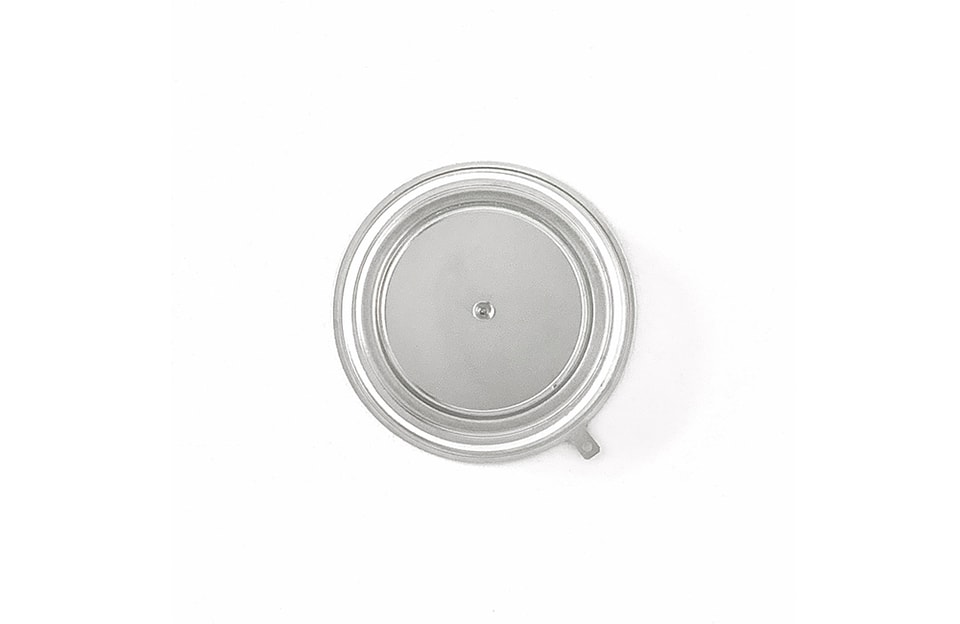

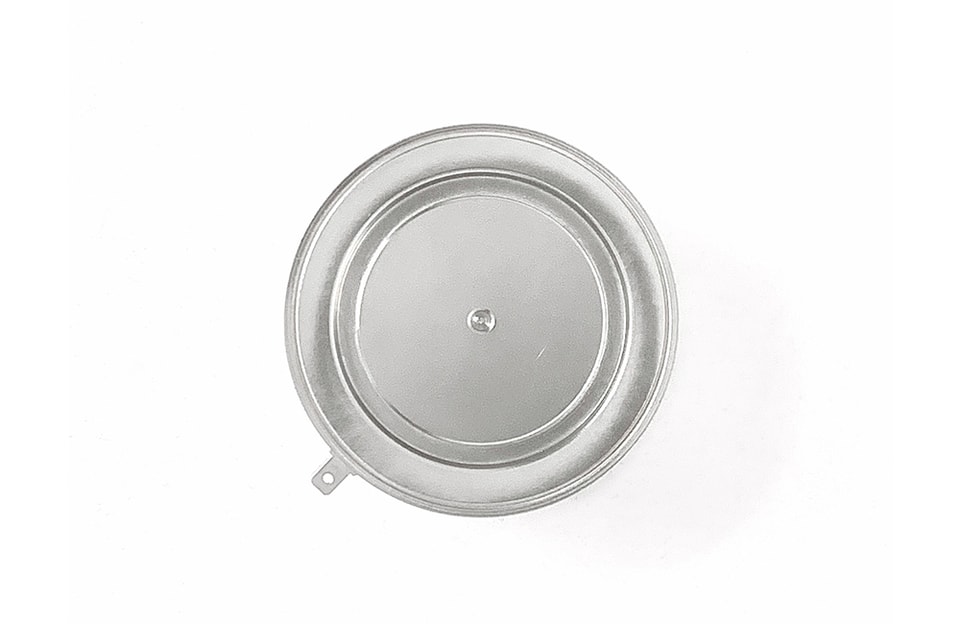

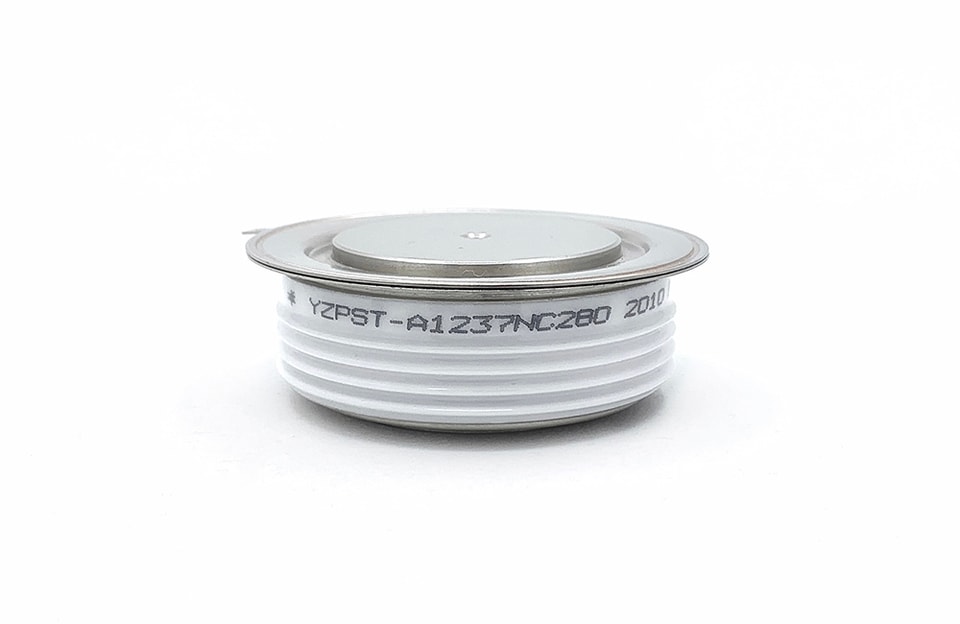

YZPST-A1237NC280
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Estado de bloqueo - apagado
VDRM (1) | VDSM (1) | VRRM (1) | VRSM(1) |
2800 | 2800 | 30 | 30 |
VDRM = Tensión de pico en estado de bloqueo repetitiva
VRSM = tensión máxima inversa no repetitiva
Corriente de fuga inversa repetitiva de pico y fuga en estado de bloqueo | IRRM / IDRM | 10 mA 60 mA (3) |
Velocidad crítica de subida de tensión | dV/dt (4) | 3000 V/ms |
Todas las especificaciones se indican para Tj=25 °C salvo
que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80% de VDRM nominal. Puerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido sería adicional al obtenido de un circuito snubber, compuesto por un condensador de 0.2 μF y una resistencia de 20 ohmios en paralelo con el tiristor bajo prueba.
Disparo de compuerta
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Disipación de potencia máxima de compuerta | PGM | 30 | W | |||
Disipación de potencia media de compuerta | PG(AV) | 10 | W | |||
Corriente pico de compuerta | IGM | - | A | |||
Corriente de compuerta necesaria para disparar todas las unidades | IGT |
-
400
-
| mA mA mA | VD = 10 V; RL = 3 ohmios; Tj = -40 °C VD = 10 V; RL = 3 ohmios; Tj = +25 °C VD = 10 V; RL = 3 ohmios; Tj = +125 °C | ||
Tensión de compuerta necesaria para disparar todas las unidades | VGT |
-
3.0
-
| V V V | VD = 10 V; RL = 3 ohmios; Tj = -40 °C VD = 10 V; RL = 3 ohmios; Tj = 0-125 °C VD = VDRM nominal; RL = 1000 ohmios; Tj = +125 °C | ||
Voltaje negativo máximo | VRGM | 10 | V |
Dinámico
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Tiempo de retardo | td | - | 1 | ms | ITM = 50 A; VD = VDRM nominal Pulso de compuerta: VG = 20 V; RG = 20 ohmios; tr = 0.1 ms; tp = 20 ms | |
Tiempo de apagado (con VR = -50 V) | tq | - | 20 | ms | ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V; dV/dt reaplicado = 20 V/ms lineal hasta el 80% de VDRM; VG = 0; Tj = 125 °C; ciclo de trabajo ³ 0,01% | |
Carga de recuperación inversa | Qrr | - | - | mC | ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V |
* Para el valor máximo garantizado, consulte a fábrica.
CARACTERÍSTICAS Y CLASIFICACIONES TÉRMICAS Y MECÁNICAS
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +125 | °C | ||
Temperatura de almacenamiento | Tstg | -40 | +150 | °C | ||
Resistencia térmica - unión a encapsulado | RQ (j-c) |
-
-
| K/KW | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Resistencia térmica - de la carcasa al disipador | RQ (c-s) |
-
-
| K/KW | Refrigeración por ambos lados * Refrigeración por un solo lado * | ||
Resistencia térmica - unión a disipador | RQ (j-s) |
24
48
| K/KW | Refrigeración por ambos lados * Refrigeración por un solo lado * | ||
Fuerza de montaje | P | 19 | 26 | kN | ||
Peso | W | 510 | g | Acerca de |
* Superficies de montaje lisas, planas y engrasadas
Símb | A | B | C | D | H |
mm | 75 | 47 | 66 | 3.5×3 | 26±1 |
