Características:
- Estructura totalmente difundida
- Configuración de compuerta amplificadora central
- Capacidad de bloqueo hasta 2100 voltios
- Tiempo máximo de apagado garantizado
- Alta capacidad dV/dt
- Dispositivo ensamblado por presión

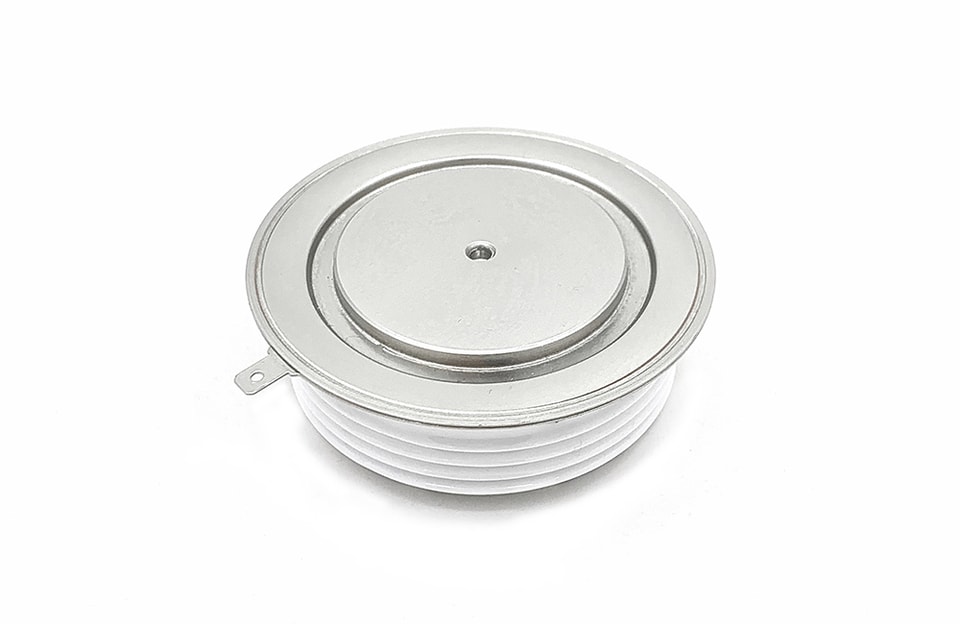

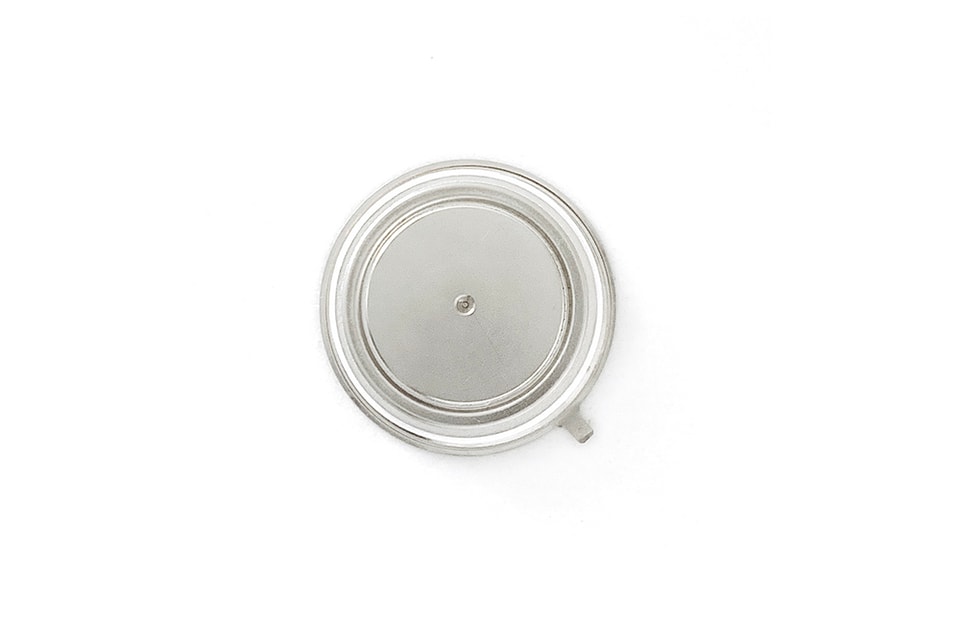

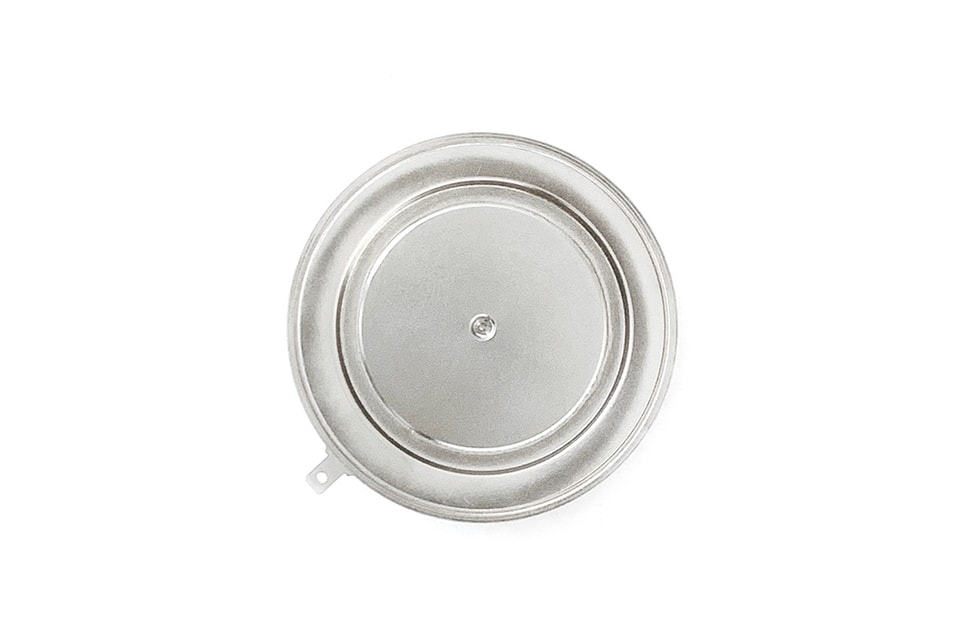

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-C712L
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Bloqueo - estado apagado
VRRM (1) | VDRM (1) | VRSM (1) |
2000 | 2000 | 2100 |
VRRM = tensión inversa máxima repetitiva
VDRM = Tensión repetitiva máxima de pico en estado de apagado
VRSM = tensión inversa de pico no repetitiva
VDRM = Tensión repetitiva máxima de pico en estado de apagado
VRSM = tensión inversa de pico no repetitiva
Corriente de fuga repetitiva de pico en inversa y de estado de bloqueo | IRRM / IDRM
|
20 mA 90 mA (3)
|
Tasa crítica de aumento de la tensión | dV/dt (4) | 800 V/mseg |
Notas:
Todas las especificaciones se indican para Tj=25 °C salvo que
salvo que se indique lo contrario.
(1) Todas las especificaciones de tensión se indican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg.
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Puerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido será adicional al obtenido con un circuito amortiguador (snubber), que comprende un condensador de 0,2 μF y una resistencia de 20 ohmios en paralelo con el tiristor en prueba.
Todas las especificaciones se indican para Tj=25 °C salvo que
salvo que se indique lo contrario.
(1) Todas las especificaciones de tensión se indican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg.
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Puerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido será adicional al obtenido con un circuito amortiguador (snubber), que comprende un condensador de 0,2 μF y una resistencia de 20 ohmios en paralelo con el tiristor en prueba.
Para más información sobre el tiristor para inversor, descargue el archivo PDF anterior titulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Conducción: estado de encendido
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio de la corriente en conducción | IT(AV) |
| 1185 |
| A | Onda sinusoidal, conducción de 180°, Tc=80 °C |
Valor RMS de la corriente en estado de conducción | ITRMS |
| 1700 |
| A | Valor nominal |
Pico de sobrecorriente de un solo pulso corriente no repetitiva
|
ITSM |
| - 18500 |
| A A |
8,3 mseg (60 Hz), onda sinusoidal- forma, conducción de 180°, Tj = 125 °C 10,0 ms (50 Hz), onda sinusoidal- forma, conducción de 180°, Tj = 125 °C
|
I²t | I2t |
| 1,66x106 |
| A2s | 8,3 mseg y 10,0 mseg |
Corriente de enclavamiento | IL |
| - |
| mA | VD = 24 V; RL= 12 ohmios |
Corriente de mantenimiento | IH |
| - |
| mA | VD = 24 V; I = 2,5 A |
Tensión máxima en conducción | VTM |
| 1.45 |
| V | ITM = 1000 A; ciclo de trabajo ≤ 0,01 %; Tj = 125 °C |
Tasa crítica de aumento de la corriente en estado de encendido corriente (5, 6)
| di/dt |
| 800 |
| A/ms |
Conmutación desde VDRM ≤ 1000 V, no repetitiva
|
Tasa crítica de aumento de la corriente en estado de encendido corriente (6)
| di/dt |
| 200 |
| A/ms | Conmutación desde VDRM ≤ 1000 V |
CARACTERÍSTICAS Y VALORES ELÉCTRICOS
Disparo
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Disipación máxima de potencia en la compuerta | PGM |
| 100 |
| W | tp = 40 us |
Disipación media de potencia de compuerta | PG(AV) |
| 5 |
| W |
|
Corriente de pico de compuerta | IGM |
| - |
| A |
|
Corriente de compuerta necesaria para disparar todas las unidades | IGT |
|
- 120 -
|
|
mA mA mA
|
VD = 6 V; RL = 3 ohmios; Tj = -40 °C VD = 6 V; RL = 3 ohmios; Tj = +25 °C VD = 6 V; RL = 3 ohmios; Tj = +125 °C
|
Tensión de compuerta necesaria para disparar todas las unidades
| VGT |
|
- 3.0 -
|
|
V V V
|
VD = 6 V; RL = 3 ohmios; Tj = -40 °C VD = 6 V; RL = 3 ohmios; Tj = 0-125 °C VD = VDRM nominal; RL = 1000 ohmios; Tj = +125 °C
|
Tensión negativa máxima | VGRM |
| 20 |
| V |
|
Dinámico
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Tiempo de retardo | td |
| - | 0.7 | ms |
ITM = 50 A; VD = VDRM nominal Pulso de compuerta: VG = 20 V; RG = 20 ohmios; tr = 0,1 ms; tp = 20 ms
|
Tiempo de apagado (con VR = -50 V) | tq |
| 40 | - | ms |
ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V; dV/dt reaplicado = 20 V/ms lineal hasta el 80 % de VDRM; VG = 0; Tj = 125 °C; ciclo de trabajo ³ 0,01 %
|
Carga de recuperación inversa | Qrr |
| * |
| mC |
ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V
|
* Para el valor máximo garantizado, consulte a fábrica.
CARACTERÍSTICAS Y VALORES TÉRMICOS Y MECÁNICOS
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +125 |
| °C |
|
Temperatura de almacenamiento | Tstg | -40 | +125 |
| °C |
|
Resistencia térmica: unión a encapsulado | RQ (j-c) |
|
0.023 -
|
| °C/W |
Refrigeración por ambas caras Refrigeración por una sola cara
|
Resistencia térmica - carcasa a disipador | RQ (c-s) |
|
0.0075 -
|
| °C/W |
Refrigeración por ambas caras * Refrigeración por una sola cara *
|
Fuerza de montaje | P | 22.2 | 26.6 |
| kN |
|
Peso | W |
|
| - | g | Acerca de |
* Superficies de montaje lisas, planas y engrasadas
CONTORNO Y DIMENSIONES DE LA CAJA
Símb | A | B | C | D | H |
mm | 75 | 47 | 66 | 3.5×3 | 26±1 |
YZPST puede proporcionar la siguiente lista de equivalencias de tiristores para inversor.
TIPO | Equivalente | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
YZPST puede proporcionar la siguiente lista de equivalencias de tiristores para inversores(Tipos cápsula)
| Tipo | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10 ms | IDRM/IR RM (máx.) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | V | KA | mA | A | V | °C | K/W | kN | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
YZPST puede suministrar la siguiente lista de tiristores
| Familia de dispositivos especiales para hornos de inducción | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| FAMILIA DE TIRISTORES DE CONTROL DE FASE | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| FAMILIA DE TIRISTORES PARA INVERSOR | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| FAMILIA DE DIODOS | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| FAMILIA DE MÓDULOS | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| FAMILIA DE DISPOSITIVOS STUD | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
Para más información sobre el tiristor para inversor, descargue el archivo PDF anterior titulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
No hay contenido adicional del producto disponible.
Dispositivos semiconductores de potencia, componentes de protección y soluciones industriales de alimentación eléctrica.
Seguir a YZPST
