YZPST-MCR100-6
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
P/N: YZPST-MCR100-6
Serie MCR100-6 de SCR sensibles de 0,8 A
DESCRIPCIÓN:
La serie SCR MCR100-6 ofrece una alta tasa dv/dt
con gran resistencia a las interferencias electromagnéticas.
Se recomienda especialmente para su uso en interruptores diferenciales, planchas para el cabello, encendedores, etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidad |
IT(RMS) | 1 | A |
VDRM/VRRM | 400/600 | V |
VTM | ≤1.5 | V |
MÁXIMOS ABSOLUTOS VALORES NOMINALES:
Parámetro | Símbolo | Valor | Unidad |
Almacenamiento rango de temperatura de unión | Tstg | -40~150 | ℃ |
Funcionamiento rango de temperatura de unión | Tj | -40~110 | ℃ |
Tensión repetitiva de pico en estado de bloqueo (Tj=25℃) | VDRM | 400/600 | V |
Pico repetitivo tensión inversa de bloqueobloqueo (Tj=25℃) | VRRM | 400/600 | V |
Corriente eficaz en estado de conducción | IT(RMS) | 0.8 | A |
Sobretensión no repetitiva pico en estado ON corriente (ciclo completo, F=50Hz) | ITSM | 8 | A |
I2valor t para fusible (tp=10ms) | I2t | 0.32 | A2s |
Crítica tasa de aumento de la corriente en estado de conduccióncorriente de compuerta (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Pico de compuerta current | IGM | 0.2 | A |
Compuerta media potencia disipada | PG(AV) | 0.1 | W |
Pico de compuerta potencia | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉCTRICAS (Tj=25℃ a menos que se especifique lo contrario)
Símbolo |
Condición de prueba | Valor |
Unidad | ||
MÍN | TIPO | MAX | |||
IGT |
VD=12V, RL=33Ω | - | 20 | 200 | µA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj=110℃ RL3.3kΩ |
0.2 |
- |
- |
V |
IH | IT=50mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=0.66×VDRMTj=110℃ G abierto RGK=1KΩ |
10 |
- |
- | V/ µs |

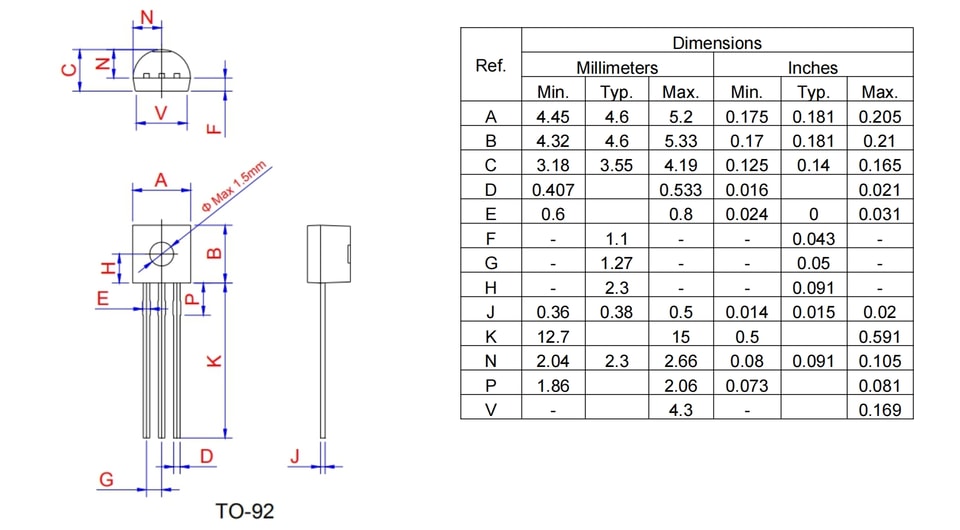

ENCAPSULADO DATOS MECÁNICOS
.jpg)
.jpg)
.jpg)
