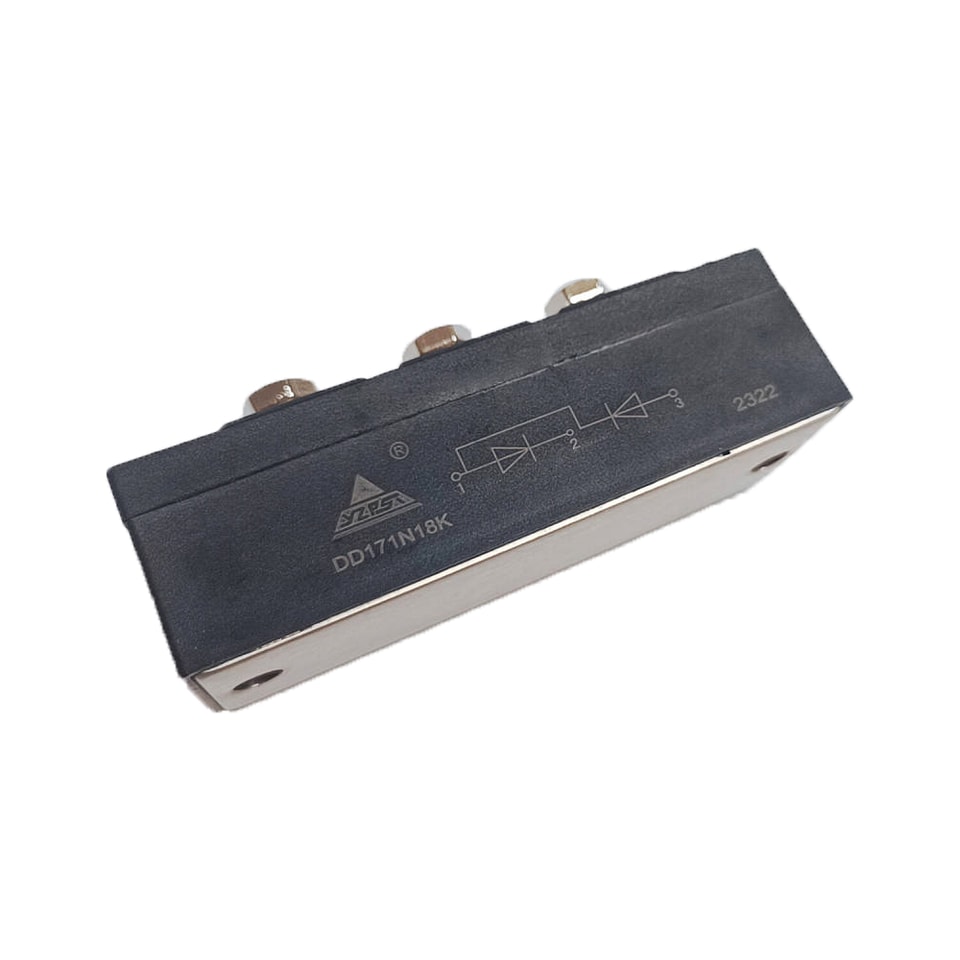

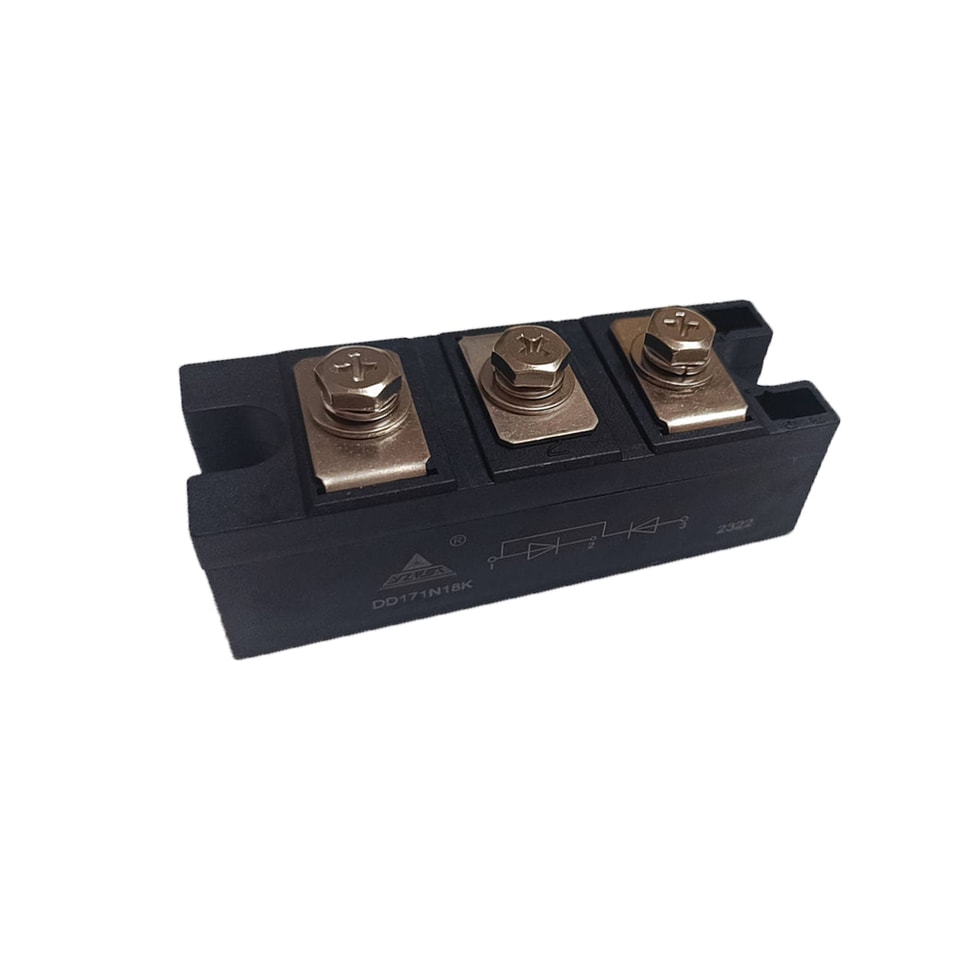

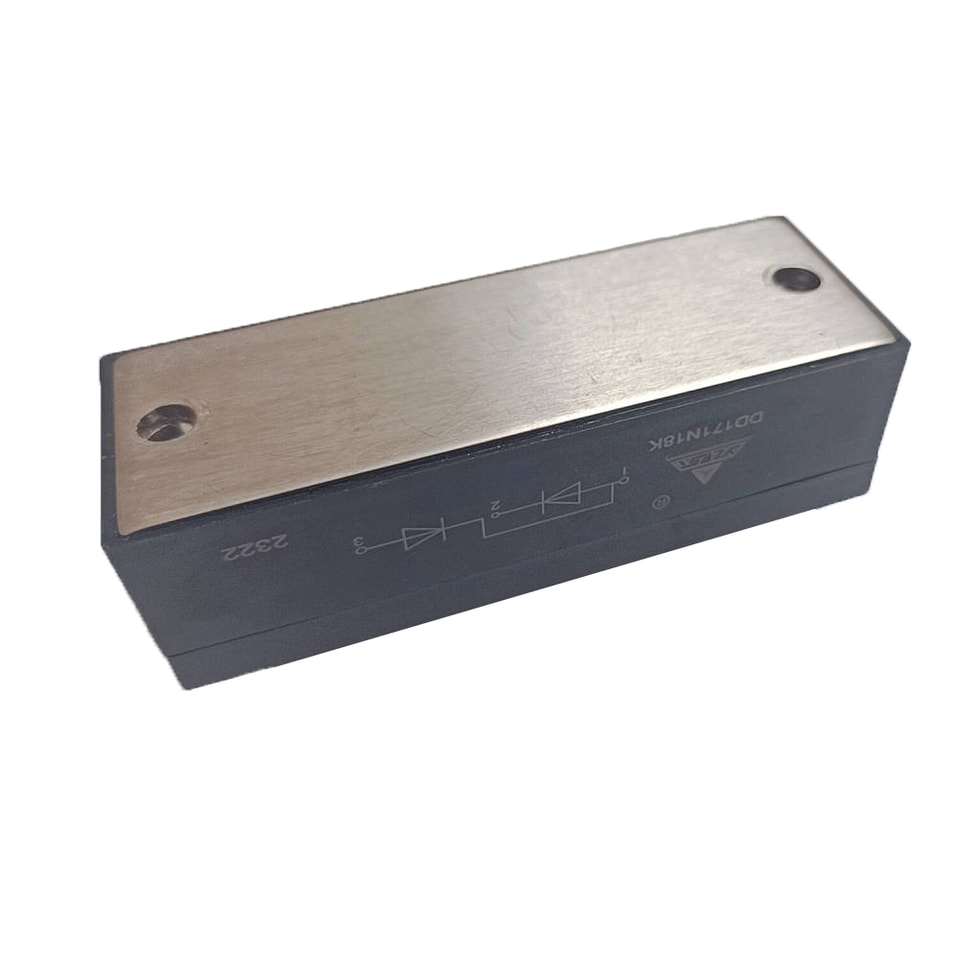

YZPST-DD171N18K
Características
· Transferencia de Calor a Través de la Placa Base Metálica Aislada de Cerámica de Óxido de Aluminio
· Juntas Soldadas Duras para Alta Confiabilidad
Aplicaciones Típicas
· Rectificador para aplicaciones de accionamientos
· Rectificadores para UBS
· Cargadores de batería
"Módulos de Diodo Rectificador"
"YZPST-DD171N18K"
"Características"
"· Transferencia de Calor a Través de la Placa Base Metálica Aislada de Cerámica de Óxido de Aluminio"
"· Uniones Soldadas Duras para Alta Confiabilidad"
"Aplicaciones Típicas"
"· Rectificador para aplicaciones de accionamientos"
"· Rectificadores para UBS"
"· Cargadores de batería"
""
BLOQUEO
|
Símbolo |
Condición |
Clasificaciones |
Unidad |
|
VRRM VRSM |
Tj= Tj Máx. |
1800 1900 |
V |
|
IRRM |
AtVRRM, fase única, media onda, Tj= Tj Máx. |
20 |
mA |
|
VINS |
50Hz, 1S/1min |
3000/2500 |
V |
CONDUCTING
|
Símbolo |
Condición |
Clasificaciones |
Unidad |
|
IF(AV)M |
TC=100°C; 180° seno |
171 |
A |
|
IF(RMS)M |
TC=100°C; 180° seno |
270 |
A |
|
IFSM |
Tj= Tj Max.; t = 10 ms (50 Hz); seno |
5600 |
A |
|
I2t |
Tj= Tj Max.; t = 10 ms (50 Hz); seno |
157 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.75 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.8 |
mΩ |
|
VFM |
Corriente de estado activo 500A, Tj= Tj Max. |
1.26 |
V |
Características Eléctricas
| Símbolo | Condición | Clasificaciones | Unidad |
| Rth(j-c) | Por Módulo | 0.13 | °C /W |
| Rth(c-h) | Por Módulo | 0.03 | °C /W |
| Tj | -40 ~ +150 | °C | |
| Tstg | -40 ~ +150 | °C | |
| M | par de apriete de montaje | 6 | Nm |
| par de apriete del terminal | 6 | Nm | |
| W | 310 | g |

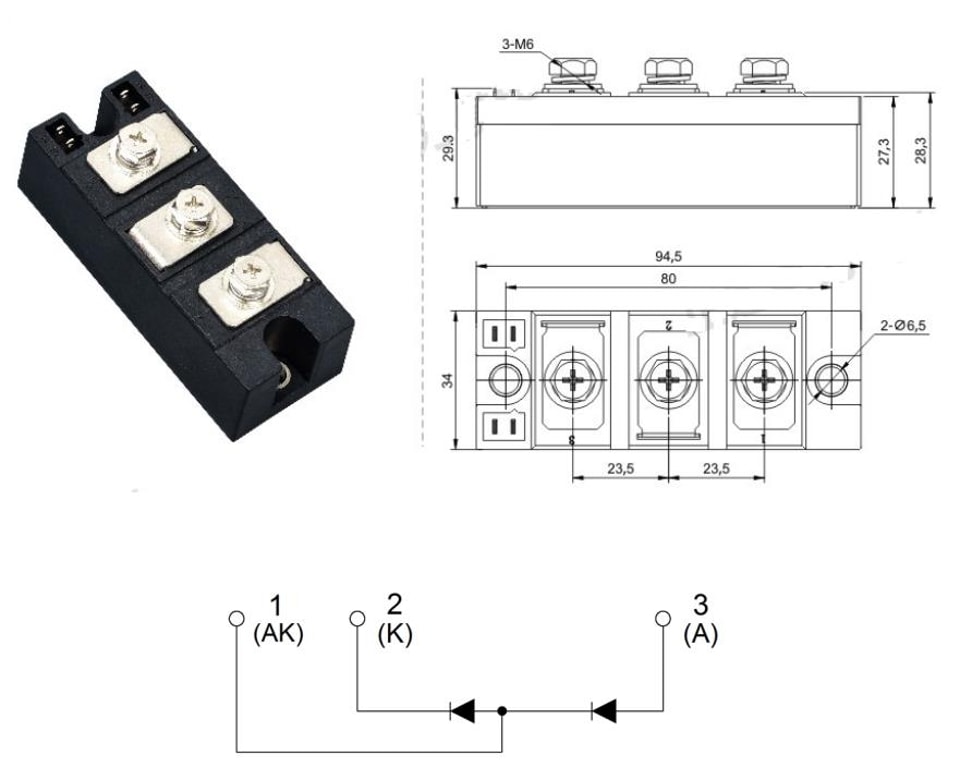

Dibujo de contorno
