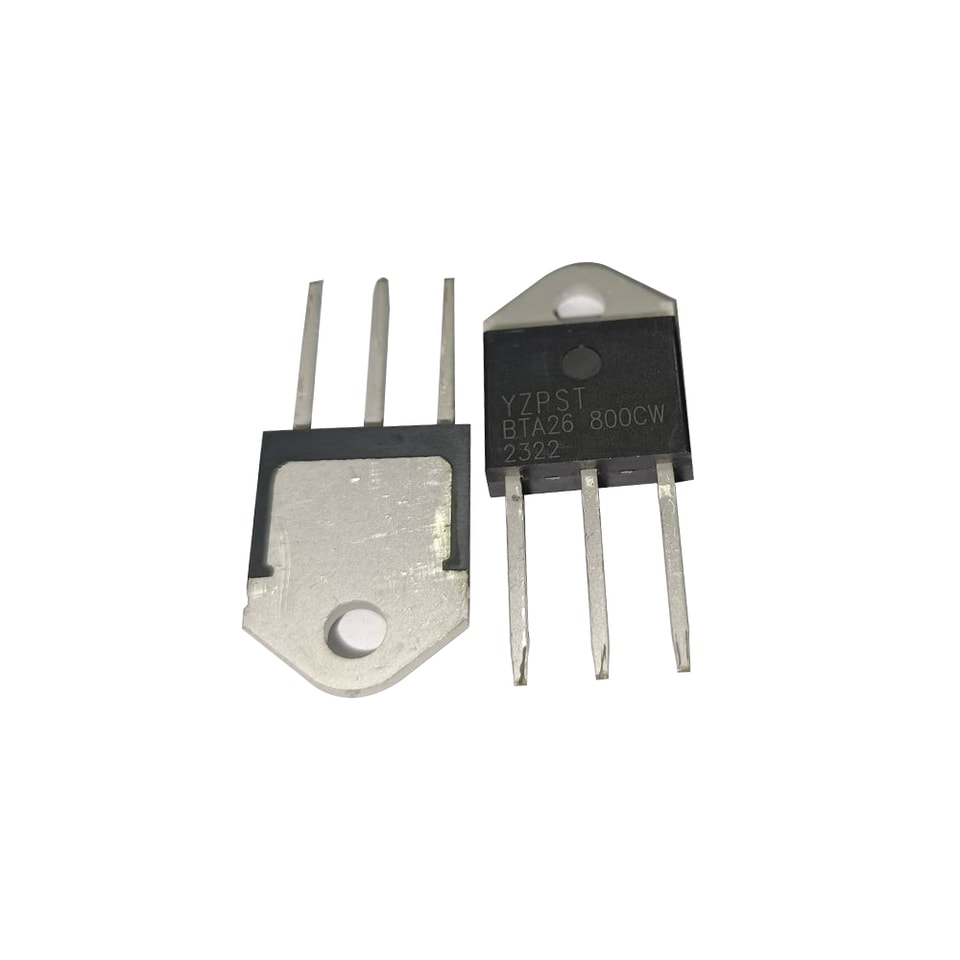

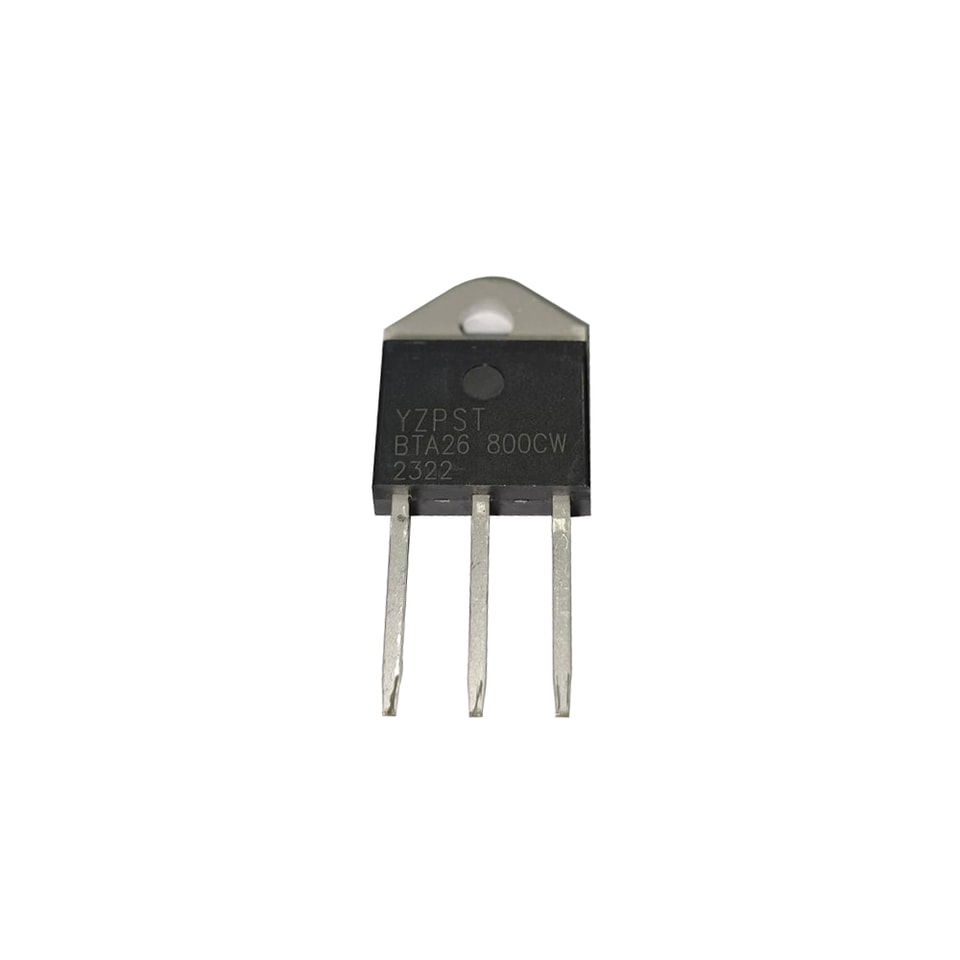

YZPST-BTA26-800CW 3 productos de tres cuadrantes especialmente recomendados BTA26 Serie 26A 800CW Triacs

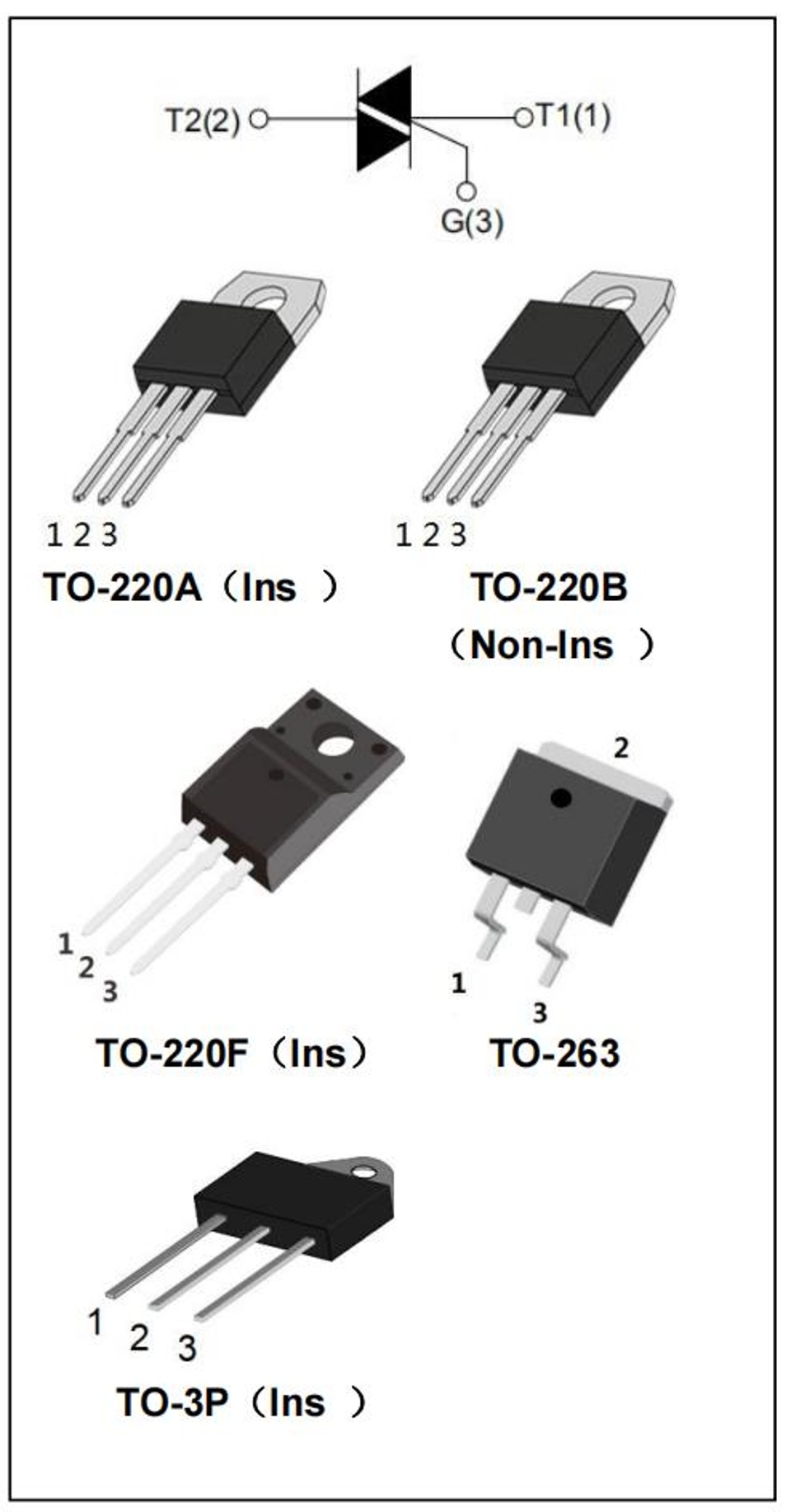

BTA26/BTB26Series 26A Triacs
Productos de 3 cuadrantes especialmente recomendados BTA26 Serie 26A 800CW Triacs
DESCRIPCIÓN:
Con alta capacidad para soportar la carga de choque de corriente grande, la serie de triacs BTA26/BTB26 proporciona una alta tasa de dv/dt con una fuerte resistencia a la interferencia electromagnética. Con altas prestaciones de conmutación, productos de 3 cuadrantes especialmente recomendados para su uso en carga inductiva. Desde los tres terminales hasta el disipador de calor externo, BTA26 proporciona un voltaje de aislamiento nominal de 2500 VRMS cumpliendo con las normas UL
BTA26/BTB26Series 26A Triacs

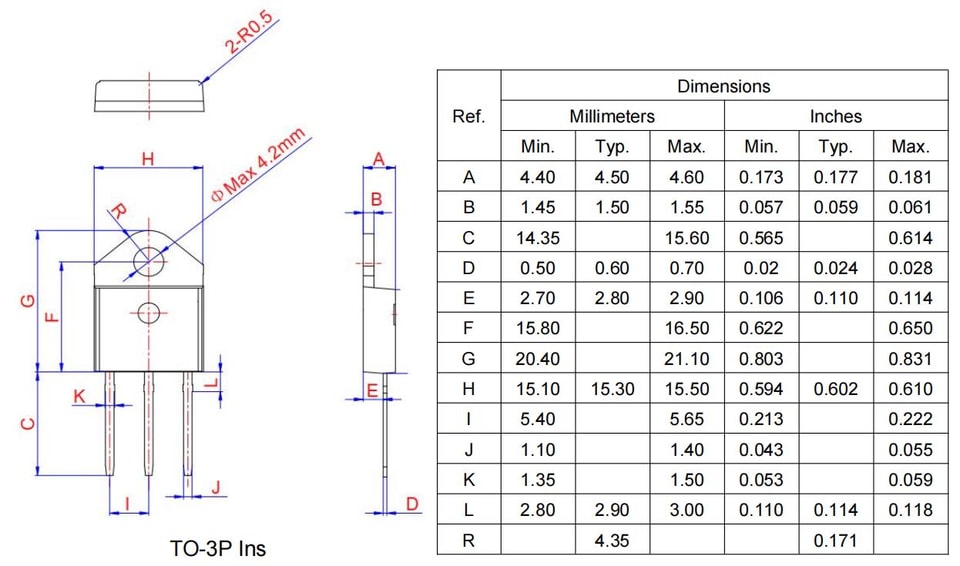

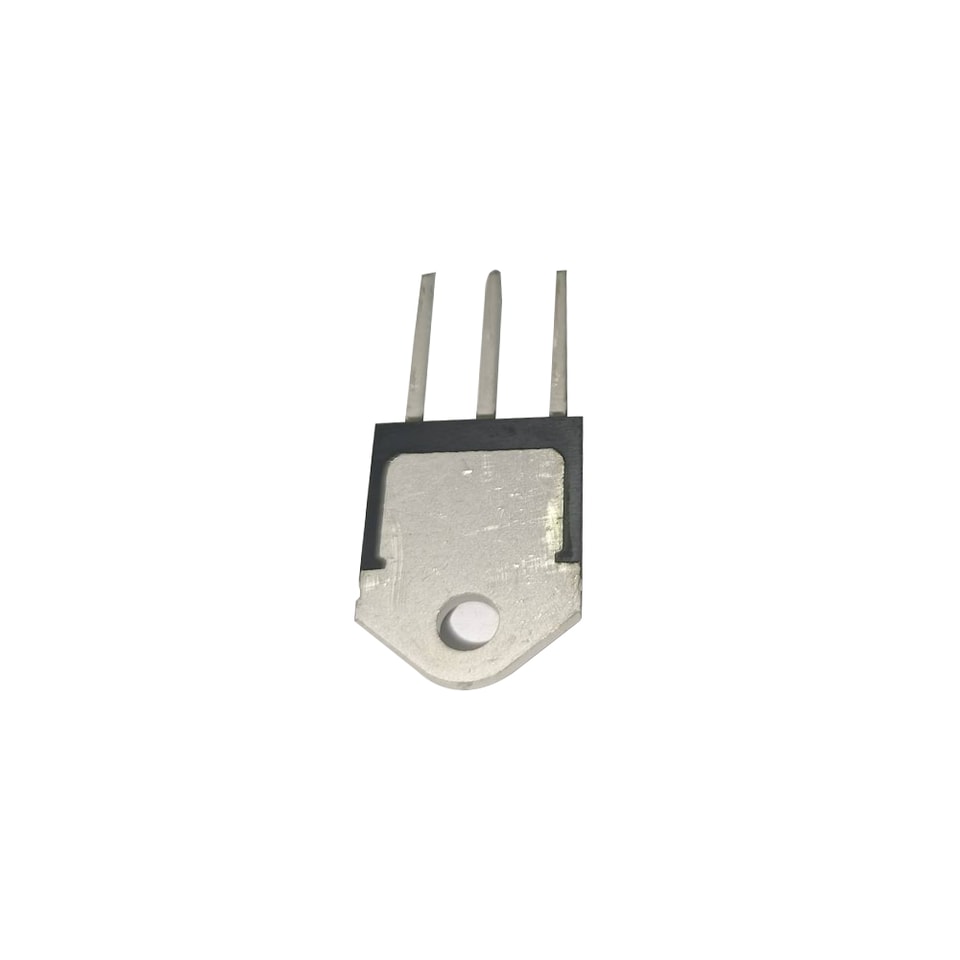

Marca YZPST TO-3PA BTA26-800B 800V Triac
DESCRIPCIÓN:
Con alta capacidad para soportar la carga de choque de corriente grande, los triacs de la serie BTA26/BTB26 proporcionan una alta tasa de dv/dt con una fuerte resistencia a la interferencia electromagnética. Con altas prestaciones de conmutación, los productos de 3 cuadrantes son especialmente recomendados para su uso en carga inductiva. Desde los tres terminales hasta el disipador externo, el BTA26 proporciona un voltaje de aislamiento nominal de 2500 VRMS cumpliendo con las normas UL.
CARACTERÍSTICAS PRINCIPALES:
|
símbolo |
valor |
unidad |
|
IT(RMS) |
26 |
A |
|
VDRM/VRRM |
600/800/1200/1600 |
V |
|
VTM |
">1.5" |
V |
VALORES MÁXIMOS ABSOLUTOS:
|
Parámetro |
Símbolo |
Valor |
Unidad |
|
Rango de temperatura de la unión de almacenamiento |
Tstg |
-40~150 |
℃ |
|
Rango de temperatura de la unión de operación |
Tj |
-40~125 |
℃ |
|
Voltaje repetitivo pico de estado de apagado (Tj=25 ℃ ) |
VDRM |
600/800/1200/1600 |
V |
|
Voltaje repetitivo pico inverso (Tj=25 ℃ ) |
VRRM |
600/800/1200/1600 |
V |
|
Corriente RMS en estado de encendido |
IT(RMS) |
26 |
A |
|
Corriente pico de sobretensión no repetitiva en estado de encendido (ciclo completo, F=50Hz) |
ITSM |
260 |
A |
|
Valor I2t para fusión (tp=10ms) |
I2t |
350 |
A2s |
|
Tasa crítica de aumento de corriente en estado de encendido (IG=2 u00d7 u00a0IGT) |
dI/dt |
50 |
A/u00a0 u03bcs |
|
Corriente pico de compuerta |
IGM |
4 |
A |
|
Disipación de potencia promedio de compuerta |
PG(AV) |
1 |
W |
|
Potencia pico de compuerta |
PGM |
10 |
W |
CARACTERÍSTICAS ELÉCTRICAS (Tj=25 °C a menos que se especifique lo contrario)
3 Cuadrantes uff1a
| Parámetro | Valor | |||||
| Condición de Prueba | Cuadrante | CW | BW | Unidad | ||
| I GT | V D =12V, | 35 | 50 | mA | ||
| V GT | R L =33Ω | Ⅰ - Ⅱ - Ⅲ | MAX | 1.3 | V | |
| V GD | V D = V DRM | Ⅰ - Ⅱ - Ⅲ | MIN | 0.2 | V | |
| I H | I T =100 mA | MAX | 60 | 80 | mA | |
| Ⅰ - Ⅲ | 70 | 90 | ||||
| I L | I G =1.2 I GT | Ⅱ | MAX | 80 | 100 | mA |
| V D =2/3V DRM T j =125 ℃ Puerta abierta | ||||||
| dV/dt | MIN | 1000 | 1500 | V/ μs | ||
4 Cuadrantes uff1a
| Parámetro | Valor | |||||
| Condición de Prueba | Cuadrante | C | B | Unidad | ||
| Ⅰ - Ⅱ - Ⅲ | 25 | 50 | mA | |||
| I GT | V D =12V, | Ⅲ | 50 | 70 | mA | |
| V GT | R L =33Ω | ALL | MAX | 1.5 | V | |
| V GD | V D = V DRM | ALL | MIN | 0.2 | V | |
| I H | I T =100 mA | MAX | 60 | 75 | mA | |
| Ⅰ - Ⅲ - Ⅲ | 70 | 80 | ||||
| I L | I G =1.2 I GT | Ⅱ | MAX | 90 | 100 | mA |
| V D =2/3V DRM T j =125 ℃ Puerta abierta | ||||||
| dV/dt | MIN | 200 | 500 | V/ μs | ||
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condición de Prueba | Valor | Unidad | ||
| V TM | I TM =35A t p =380μs | T j =25 ℃ | MAX | 1.5 | V |
| I DRM | T j =25 ℃ | 10 | \u00b5A | ||
| I RRM | V DRM = V RRM | T j = 125 ℃ | MAX | 3 | mA |
