Tmódulos de tiristores

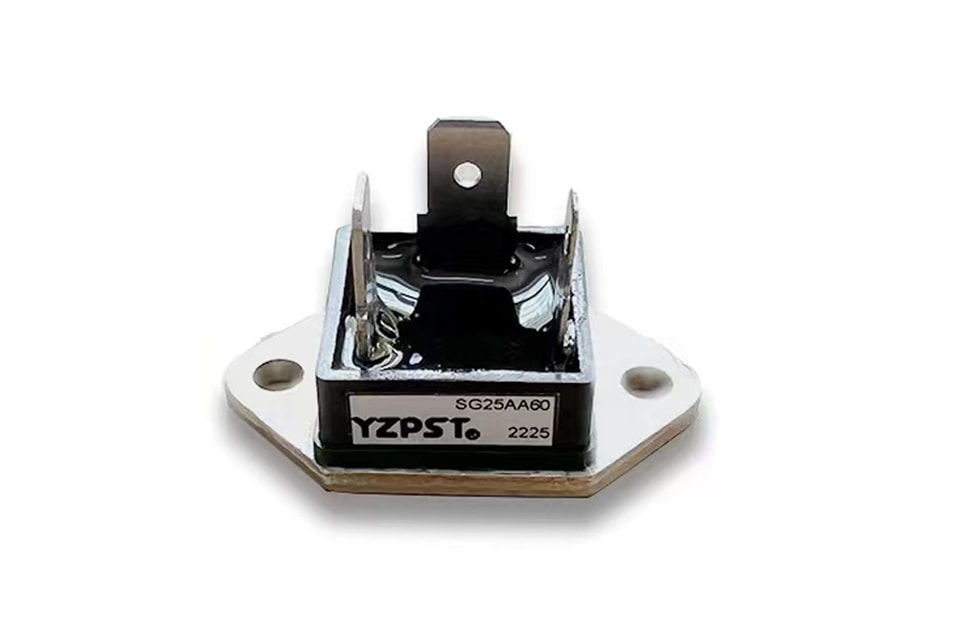

YZPST- SG25AA60
Características
Transferencia de calor a través de una base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora
Típico Aplicacións
· Control de motor de CC
· Control de temperatura
· Regulación profesional de la iluminación
Máximo Clasificaciones
Ssímbolo | Condición | Valor nominals | UUnidad |
IT(AV) | Simple fase ，media onda ，sin180°conducción ;TC70°C | 25 | A |
ITRMS | Simple fase ，media onda ，sin180°conducción | 39 | A |
ITSM | Tj= Tj MAX | 0.45 | kA |
I2t | Tj= Tj MAX | 1.04 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 600 | V |
di/dt | no-repetitiva | 100 | A/us |
Vutilizao | A.C. 1minuto/1S | 2000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W | Aaprox. | 23 | g |
Eléctricas Características
Ssímbolo | Condición | Valor nominals | UUnidad |
IDRM /IRRM | A VDRM ，Simple fase ，media onda ，Tj= Tj MAX | 5 | mA |
VTM | En-conducción Corriente 78A ，Tj=25°C | 1.40 | V |
VT(TO) | Tj= Tj MAX | - | V |
T | Tj= Tj MAX | - | mΩ |
RK1G1 |
| - | Ω |
RK2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0.4VDRM ; ITM=ITAV | - | us |
tq | dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV | - | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6V | 40 / 3.0 | mA/V |
VGD | VD=67%VDRM | 0.2 | V |
DV/DT | VD=67%VDRM | 100 | V/us |
IH | Tj=25°C | 30 | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | Térmica resistencia Unión a case; por módulo | 1.6 | °C /W |
Rth(c-h) | Térmica resistencia case a disipador; por módulo | - | K/W |
Dibujo de contorno
