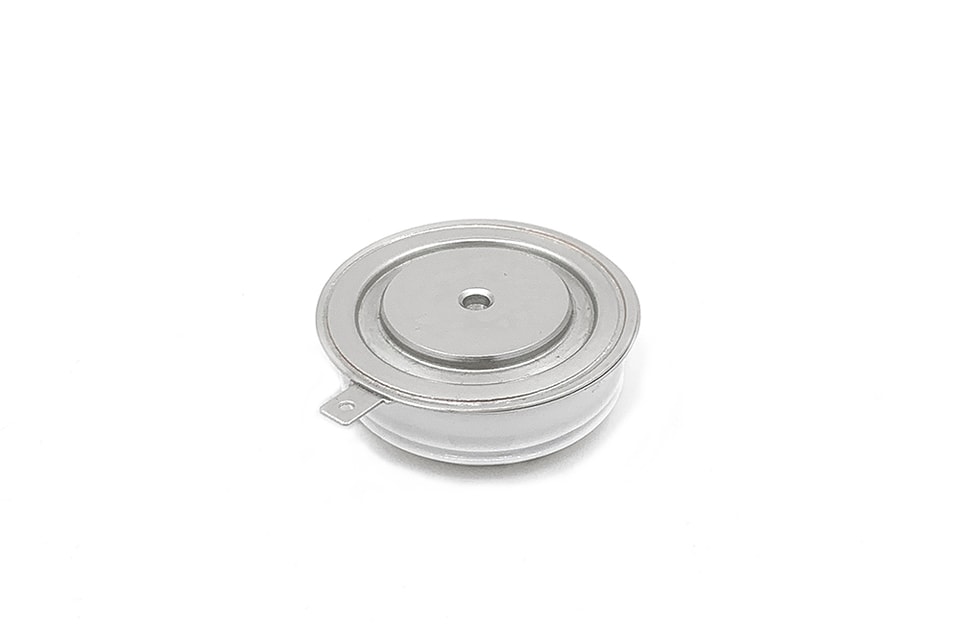

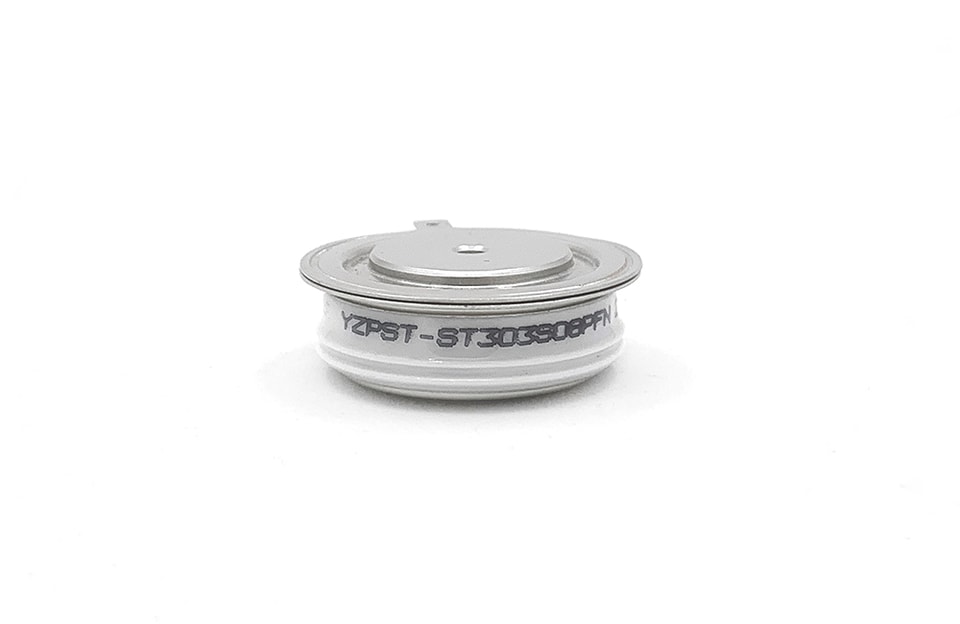

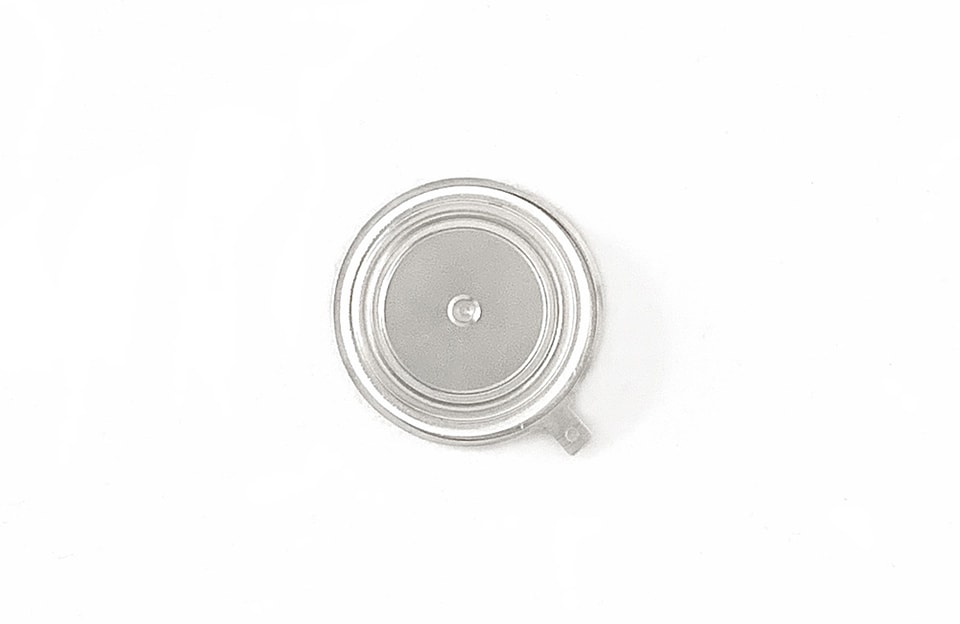

YZPST-ST303S08PFN
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Estructura totalmente difusa
Construcción unida por compresión
Capacidad de bloqueo de hasta 1200 voltios
Choppers de CC
Inversores de alta potencia
Tipo de dispositivo VRRM(1) VDRM(1) VRSM(1) | |||
ST303S08PFN | 800 | 800 | 900 |
Todos los valores nominales se especifican para Tj=25℃, salvo que
que se indique lo contrario.
(1)Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50Hz/60Hz en el rango de temperatura de –40 a +125℃.
(2)10 mseg. Ancho de pulso máx.
(3)Valor máximo para Tj=125℃.
VRRM= tensión inversa de pico repetitiva
VDRM= tensión de bloqueo de pico repetitiva
VRSM= tensión inversa de pico no repetitiva
(4)Valor mínimo para formas de onda lineales y exponenciales hasta el 80% del VDRM nominal. Gate abierto. Tj=125℃.
Pico inverso repetitivo Fuga y fuga en estado de bloqueo | IRRM/IDRM | 5mA 15mA(3) |
Tasa crítica de aumento de tensión(4) | dv/dt | 200V/μsec |
Estado de conducción
Parámetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condiciones |
Valor medio de la corriente en estado de conducción | IT(AV) | 300 | A | Onda sinusoidal, conducción de 180°, Tc=65℃ | ||
Valor eficaz de la corriente en estado de conducción | IT(RMS) | 471 | A | Valor nominal | ||
Pico de sobretensión de un ciclo (no repetitiva) corriente | ITSM | 7000 | A | 10 mseg (50Hz), forma de onda sinusoidal- de onda, conducción de 180°, Tj=125C | ||
I²t | I²t | 245000 | A²s | 10mseg | ||
Corriente de enclavamiento | IL | 180 | mA | VD=24V;RL=12 ohmios | ||
Corriente de mantenimiento | IH | 500 | 60 | mA | VD=24V;I=2.5A | |
Tensión pico en estado de conducción | VTM | 2.3 | V | ITM=1250A; ciclo de trabajo≤0.01％ | ||
Tasa crítica de aumento de la corriente en estado de conducción Current (6) | di/dt | 200 | A/μs | VD=1/2DRM IG=1.0A Tj=125℃ |
Disparo
| Parámetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condiciones |
Disipación de potencia máxima de compuerta | PGM | 60 | W | Tp=40μs | ||
Disipación de potencia media de compuerta | PG(AV) | 2 | W | |||
Corriente pico de compuerta | IGM | 3 | A | |||
Corriente de compuerta necesaria para disparar todos Unidades | IGT | 200 | mA | VD=6V;RL=3 ohmios;Tj=+25℃ | ||
Corriente de compuerta necesaria para disparar todos Unidades | VGT | 3.0 | V | VD=6V;RL=3 ohmios;Tj=25℃ |
Dinámico
| Parámetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condiciones |
Tiempo de retardo | td | 1.5 | 0.7 | μs | ITM=300A;VD=VDRM nominal Pulso de compuerta:VG=20V;RG=20 ohmios; tr=0.1μs;tp=20μs | |
Tiempo de apagado (con VR=-50V) | tq | 25 | 40 | 30 | μs | ITM=300A;di/dt=25A/μs; VR≥-50V;dv/dt reaplicado=20V/μs Lineal hasta el 80% de VDRM;VG=0;Tj=125℃; Ciclo de trabajo≥0.01% |
CARACTERÍSTICAS Y CLASIFICACIONES TÉRMICAS Y MECÁNICAS |
Resistencia térmica - unión a caja | Rth(j-c) | 0.1 | ℃/W | Enfriamiento por una sola cara* onda senoidal de 180° | |||
Resistencia térmica - caja a disipador | Rth(c-s) | 0.05 | ℃/W | Enfriamiento por una sola cara* | |||
Par de montaje | T | 38 | 41 | Nm | |||
Peso | W | 510 | g | ||||
CONTORNO | |||||||
