YZPST-2CL71S

Recuperación rápida  Diodos de alta tensióndiodes

Características

l IF（AV）                   5 mA

l VRRM               8 kV

l Alta fiabilidad

Aplicaciones

Fuente de alimentación de alta tensión

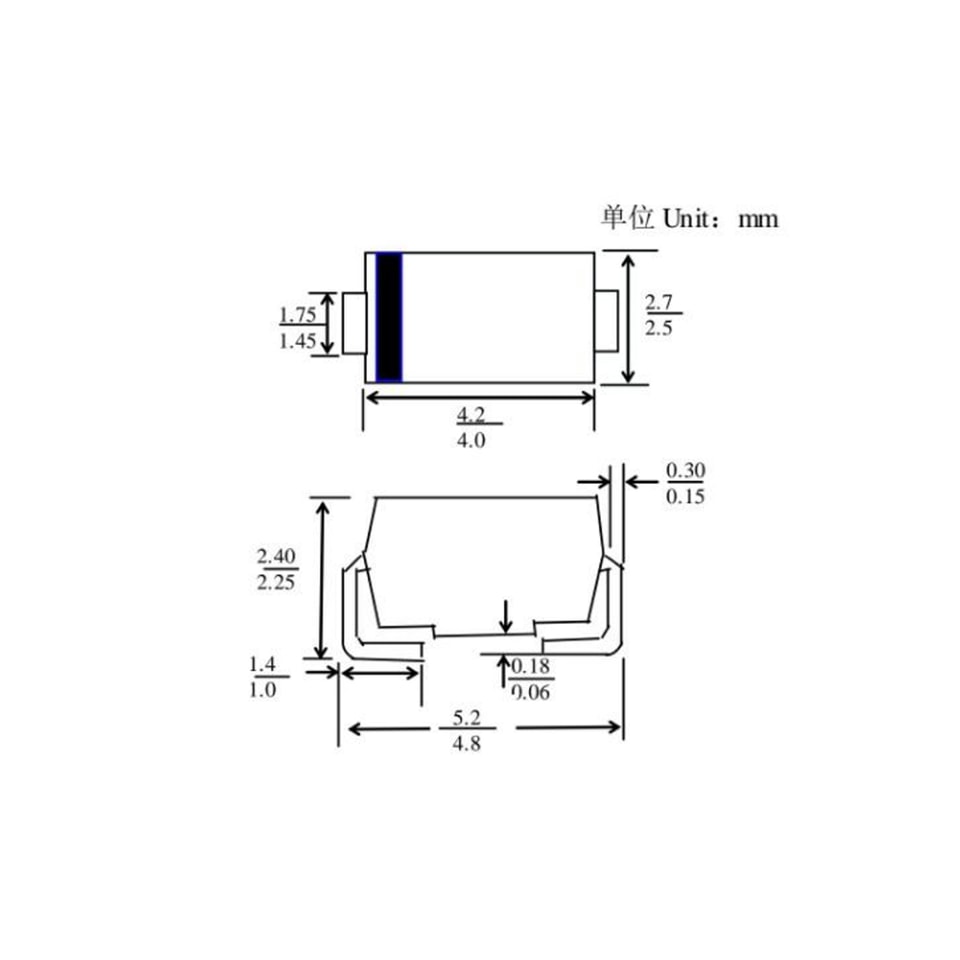

Datos mecánicos

 l Resina epoxi cumple la clasificación de inflamabilidad UL 94V-0 clasificación

l Terminales: Pur e  t i n  p l a t e d  l e a d s

l Marcado: Tipo número

l Polaridad: según el marcado en el cuerpo

l Longitud Sin: para RoHS / versión sin plomo

Valor nominal máximo (Ta=25oC salvo indicación contrariase indicada)

Parámetro

Símbolo

71S

Unidad

Pico repetitivo tensión inversa

VRRM

8

kV

Pico no repetitivo tensión inversa

VRSM

8.8

kV

Corriente media en directa

a temperatura ambiente  Ta=25℃

IF(AV)

5

mA

Corriente de sobretensión directa

Onda senoidal semionda de 50 Hz ， 1/2 ciclo, Ta=25℃

IFSM

0.5

A

Tensión pico en directa

IFM=10 mA

V FM

20

V

repetitivo corriente inversa

VRM=VRRMTa=25℃

IRRM1

2

µA

repetitivo corriente inversa

VRM=VRRMTa= 100℃

IRRM1

5

µA

Tiempo de recuperación inversa

IF=2mA:IRM=4mA,Ta=25℃

trr

80

nS

Virtual unión temperatura

T(vj)

125

°C

Temperatura de almacenamiento

Tstg

-40 ~ +125

°C
