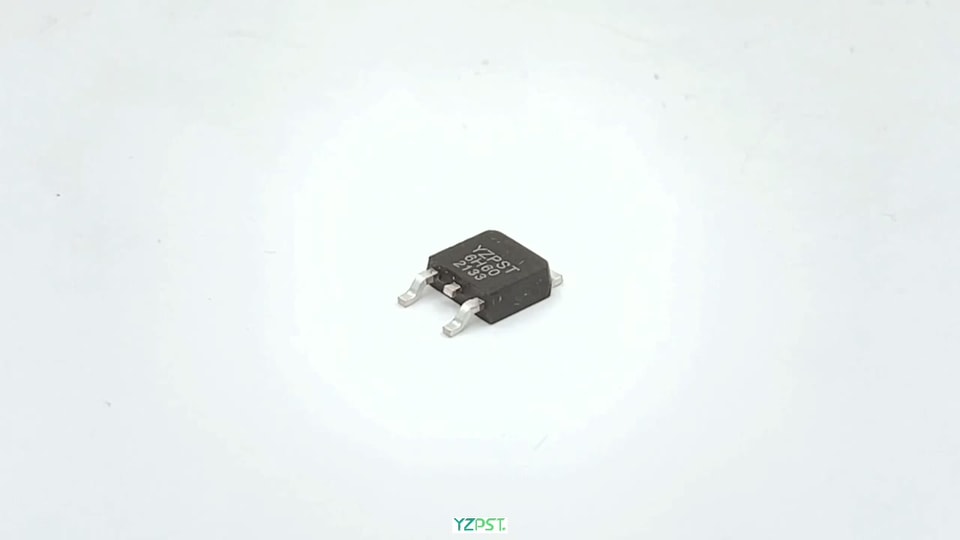

YZPST-6H60CX1G3
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
IGBT con tecnología trench y field-stop
YZPST-6H60CX1G3
Características
600 V, 6 A
VCE(sat)(typ.) = 1.75 V @ VGE = 15 V, IC = 6 A
Baja Qg
Temperatura máxima de unión: 175 ℃
Terminales sin plomo; conforme a RoHS
Aplicaciones
Convertidores solares
Fuente de alimentación ininterrumpida
Convertidores de soldadura
Convertidores de frecuencia de conmutación media a alta
Parámetros clave de rendimiento y encapsulado
Códigos de pedido | VCE | IC | VCEsat, Tvj=25℃ | Tvjmax | Marcado | Encapsulado |
60H060CX1R3 | 650V | 6A | 1.75V | 175℃ | 6H60CX1R3 | TO263-2L |

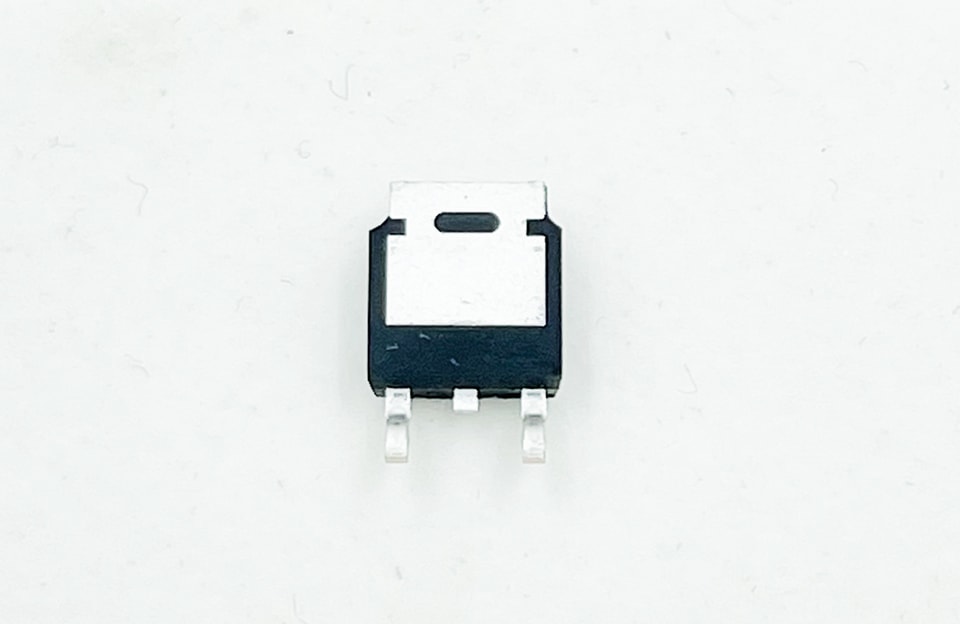

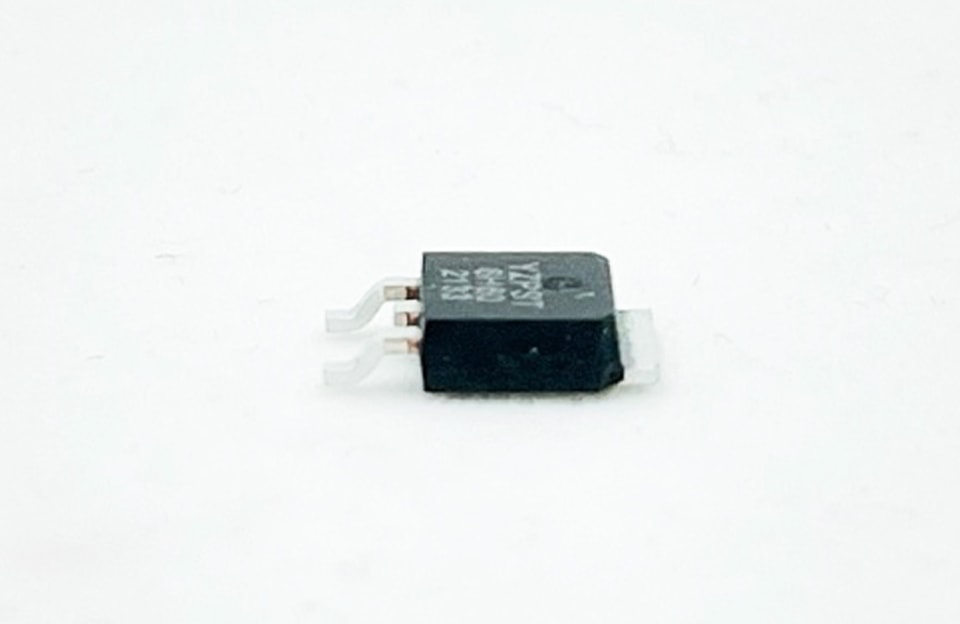

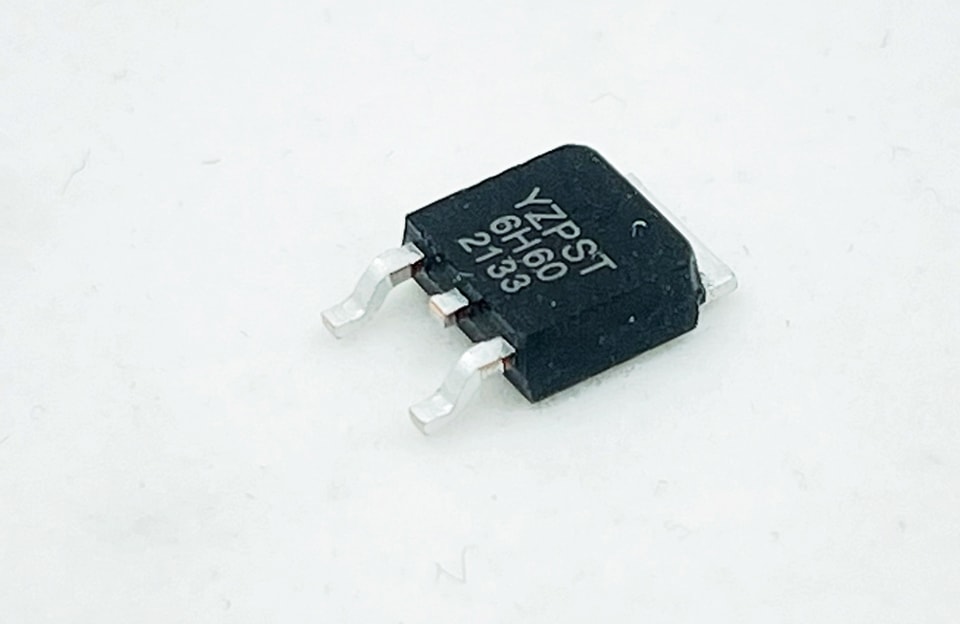

60H060CX1G3 | 650V | 6A | 1.75V | 175℃ | 6H60CX1G3 | TO252-2L |
Valores nominales máximos absolutos
Símbolo | Parámetro | Valor | Unidad |
VCES | Tensión colector-emisor | 600 | V |
VGES | Tensión puerta-emisor | ±20 | V |
IC | Corriente continua de colector (TC=25℃) | 12 | A |
Corriente continua de colector (TC100℃) | 6 | A | |
ICM | Corriente pulsada de colector (Nota 1) | 18 | A |
PD | Disipación máxima de potencia (TC=25℃) | 89 | W |
Disipación máxima de potencia (TC100℃) | 44 | W | |
TJ | Rango de temperatura de unión en funcionamiento | -40 a 175 | ℃ |
TSTG | Rango de temperatura de almacenamiento | -55 a 150 | ℃ |
