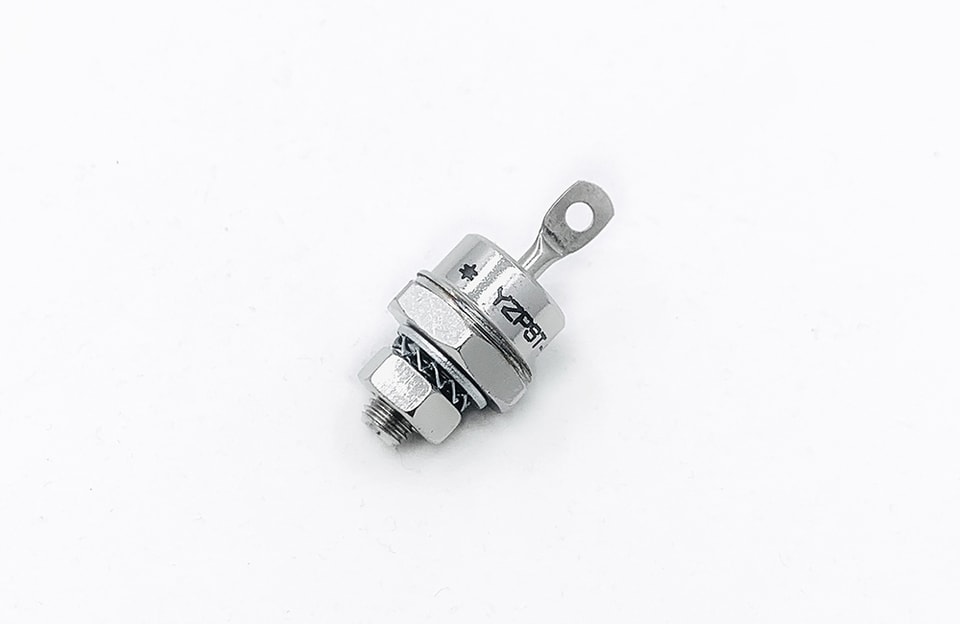

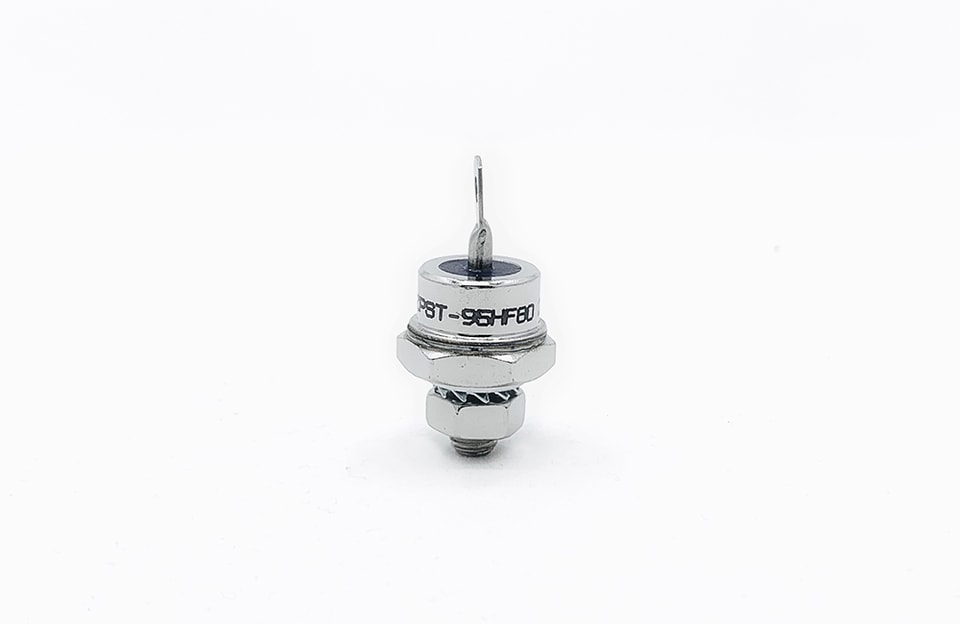

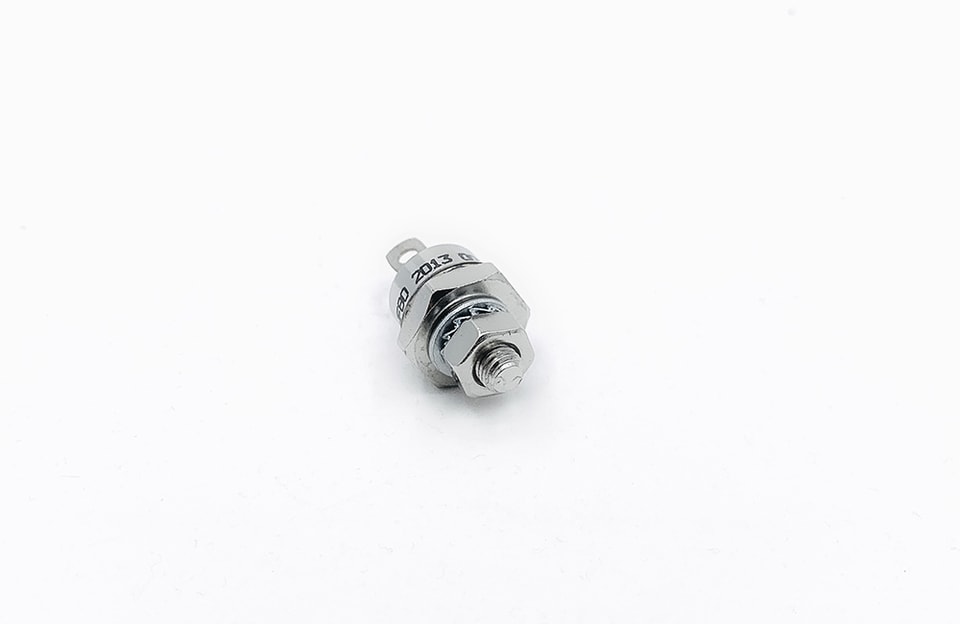

YZPST-95HF80

Parámetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Tensión inversa de pico repetitiva

VRRM

800

V

Tj = 150 °C

Tensión inversa de pico no repetitiva

VRSM

960

V

Tj = 150 °C

Corriente media directa máxima

IF(AV)

95

A

Onda sinusoidal, conducción de 180°, Tc=140 °C

Corriente eficaz directa máxima

IF(RMS)

149

A

Valor nominal

IFSM

2000

A

I²t máximo para fusible

I2t

20

kA2s

Caída de tensión directa máxima

VFM

1.40

V

ITM = 267A; Tc=25 °C

Tensión umbral

VF0

0.73

V

Resistencia de pendiente

rf

3.0

mΩ

Parámetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Temperatura de funcionamiento

Tj

-55

+180

°C

Temperatura de almacenamiento

Tstg

-55

+180

°C

Carga de recuperación inversa

Qrr

-

μC

Resistencia térmica - unión a encapsulado

RQ (j-c)

0.27

K/W

Resistencia térmica - de la carcasa al disipador

RQ (c-s)

0.25

K/W

Fuerza de montaje

P

3.4

Nm

± 10%

Peso

W

-

-

16

g

aprox.

Estilo de encapsulado

DO-5

Consulte la tabla de contornos
