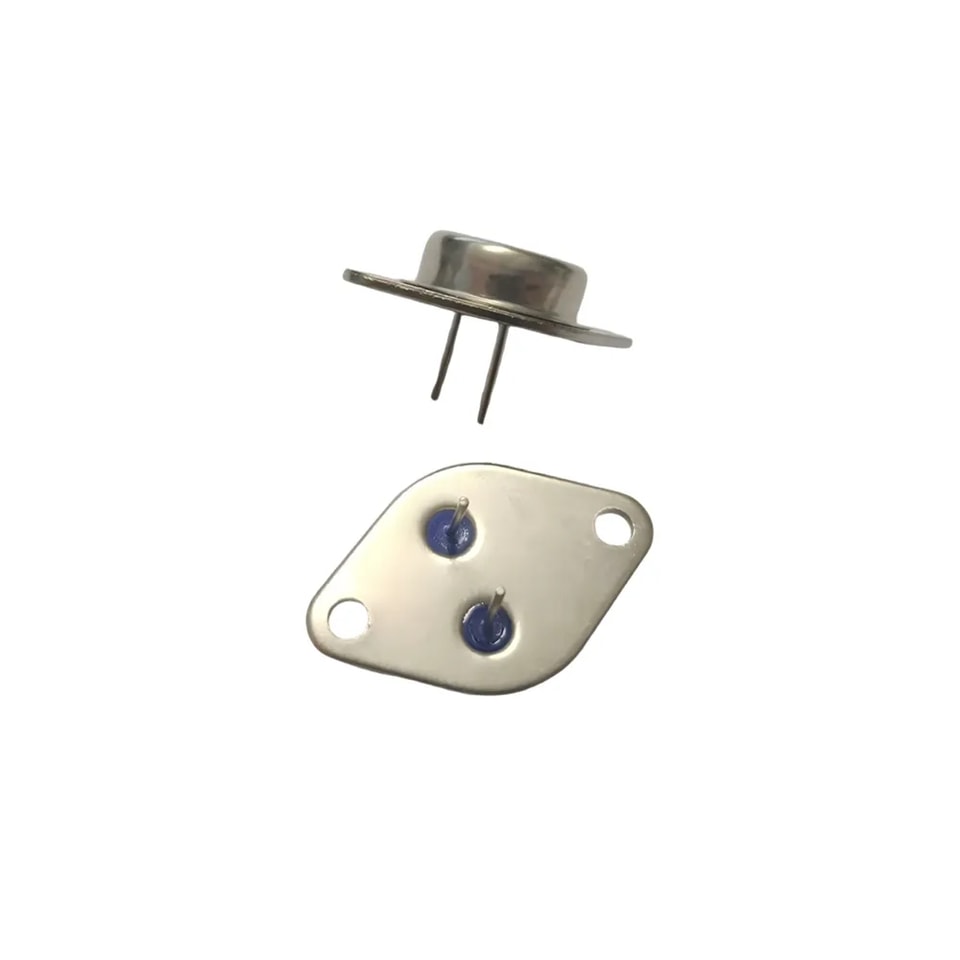

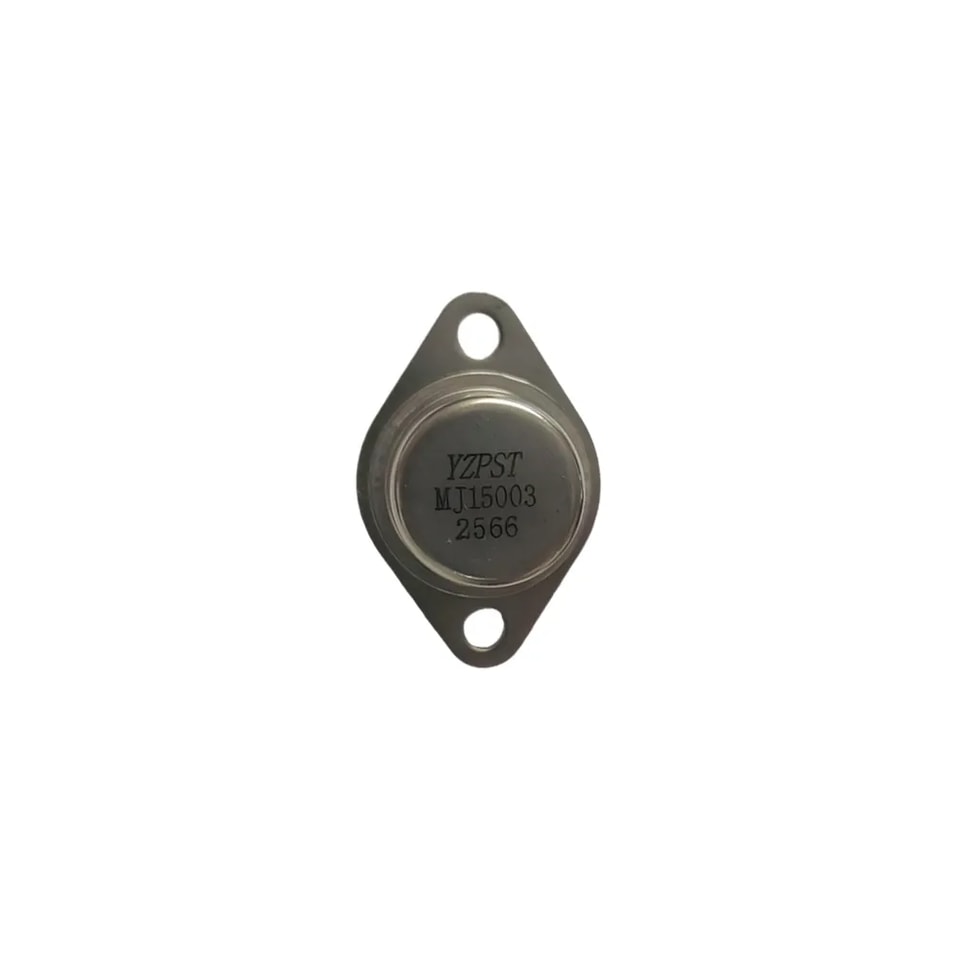

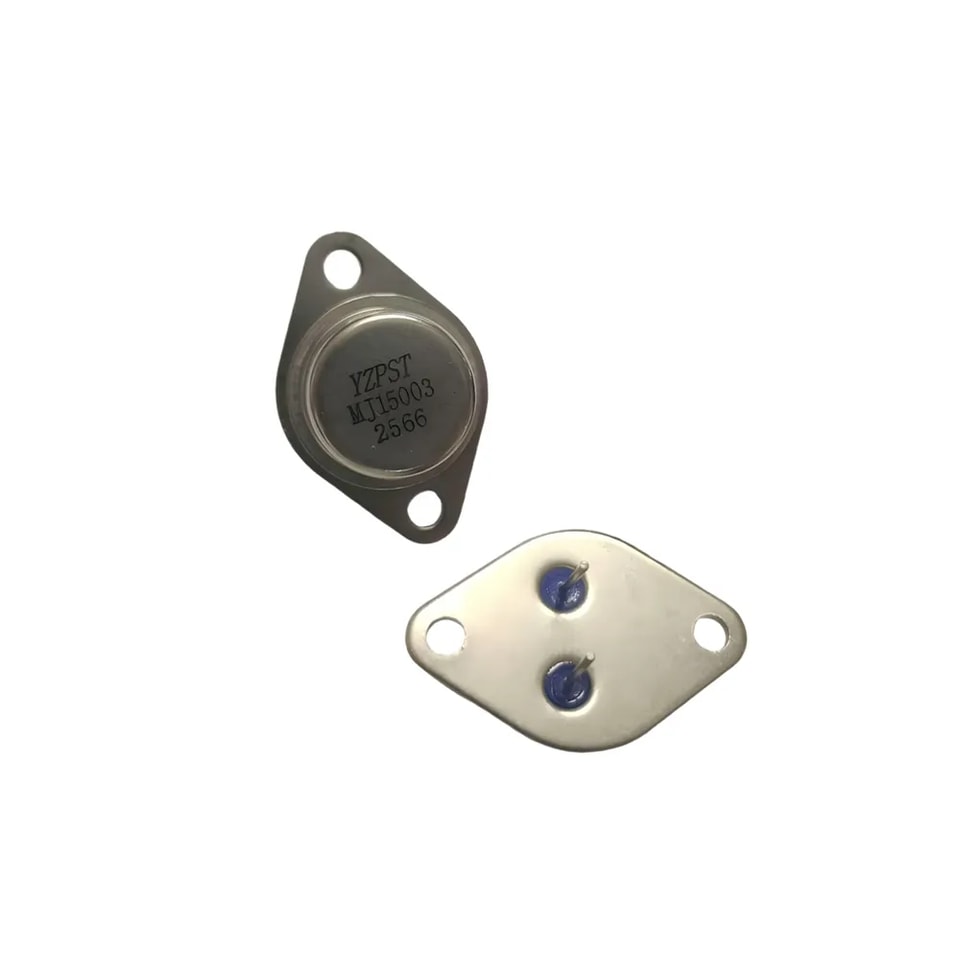

YZPST-MJ15003
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Valores máximos absolutos valores nominales(Ta=℃)
|
|
|
| |
VCBO | Tensión colector-base | Emisor abierto | 140 | V |
VCEO | Tensión colector-emisor | Abierto base | 140 | V |
VEBO | Tensión emisor-base | Colector abierto | 5 | V |
IC | Corriente de colector |
| 20 | A |
IB | Corriente de base |
| 5 | A |
IE | Corriente de emisor |
| -25 | A |
PD | Total potencia disipada | TC=25℃ | 250 | W |
Tj | Temperatura de unión |
| 200 | ℃ |
Tstg | Temperatura de almacenamiento |
| -65~200 | ℃ |
CARACTERÍSTICAS TÉRMICAS
SÍMBOLO | PARÁMETRO | MAX | UNIDAD |
Rth j-c | Resistencia térmica unión a la carcasa | 0.7 | ℃/W |
CARACTERÍSTICAS
Tj=25℃ a menos que se indique lo contrarie especifique
SÍMBOLO | PARÁMETRO | CONDICIONES | MÍN | TÍP. | MAX | UNIDAD |
VCEO(SUS) | Tensión de saturación colector-emisorsaturación colector-emisor | IC=0.2A ;IB=0 | 140 |
|
| V |
VCEsat | Tensión de saturación colector-emisorsaturación colector-emisor | IC=5A; IB=0.5A |
|
| 1.0 | V |
VBE | Tensión base-emisor en conducción | IC=5A ; VCE=2V |
|
| 2.0 | V |
ICEO | Corriente de corte del colector | VCE=140V; IB=0 |
|
| 0.25 | mA |
ICEX | Corriente de corte del colector | VCE=140V; VBE(off)=1.5V TC=150℃ |
|
| 0.1 2.0 | mA |
IEBO | Corriente de corte del emisor | VEB=5V; IC=0 |
|
| 0.1 | mA |
hFE | Ganancia de corriente continua | IC=5A ; VCE=2V | 25 |
| 150 |
|
Is/b |
Corriente de colector de ruptura secundariao corriente Con polarización directa de base polarizada | VCE=50Vdc,t=1 s, No repetitivo | 5 |
|
|
A |
VCE=100Vdc,t=1 s, No repetitivo | 1 | |||||
COB | Capacitancia de salida | IE=0 ; VCB=10V;f=1.0MHz |
|
| 1000 | pF |
fT | Frecuencia de transición | IC=0.5A ; VCE=10V;f=0.5MHz | 2 |
|
| MHz |
CONTORNO DEL PAQUETE
