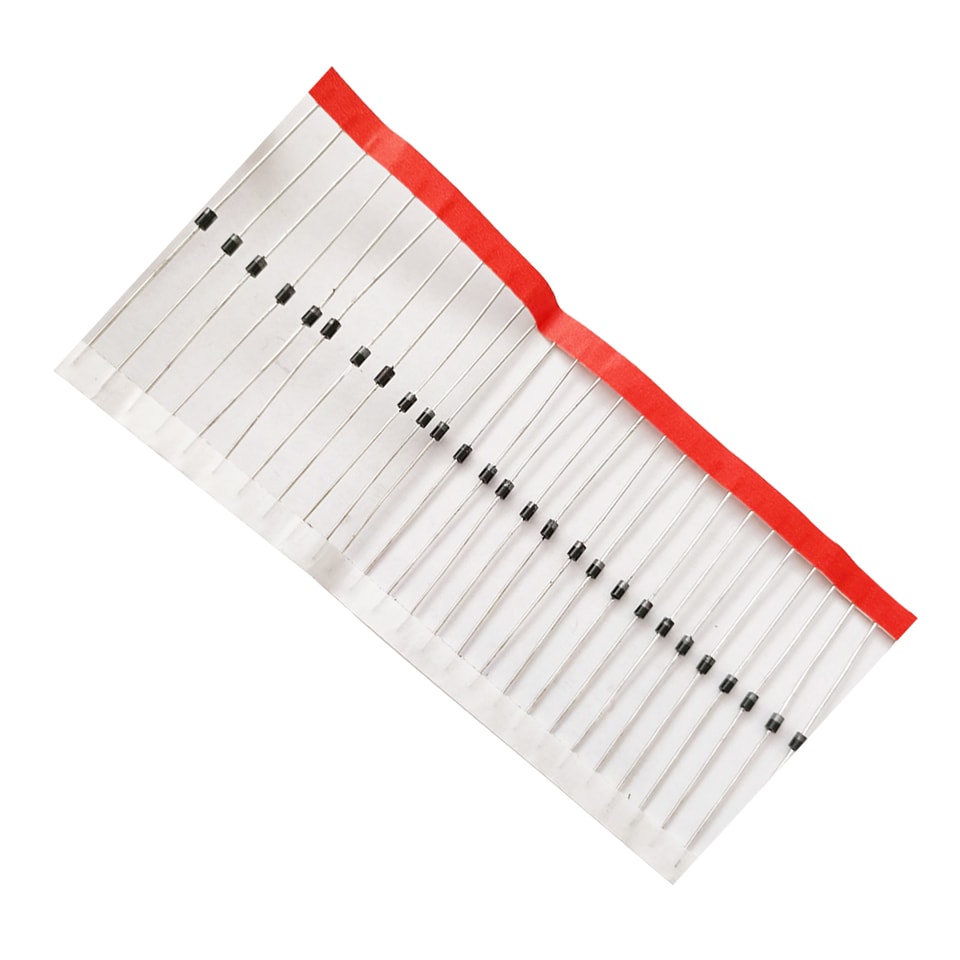

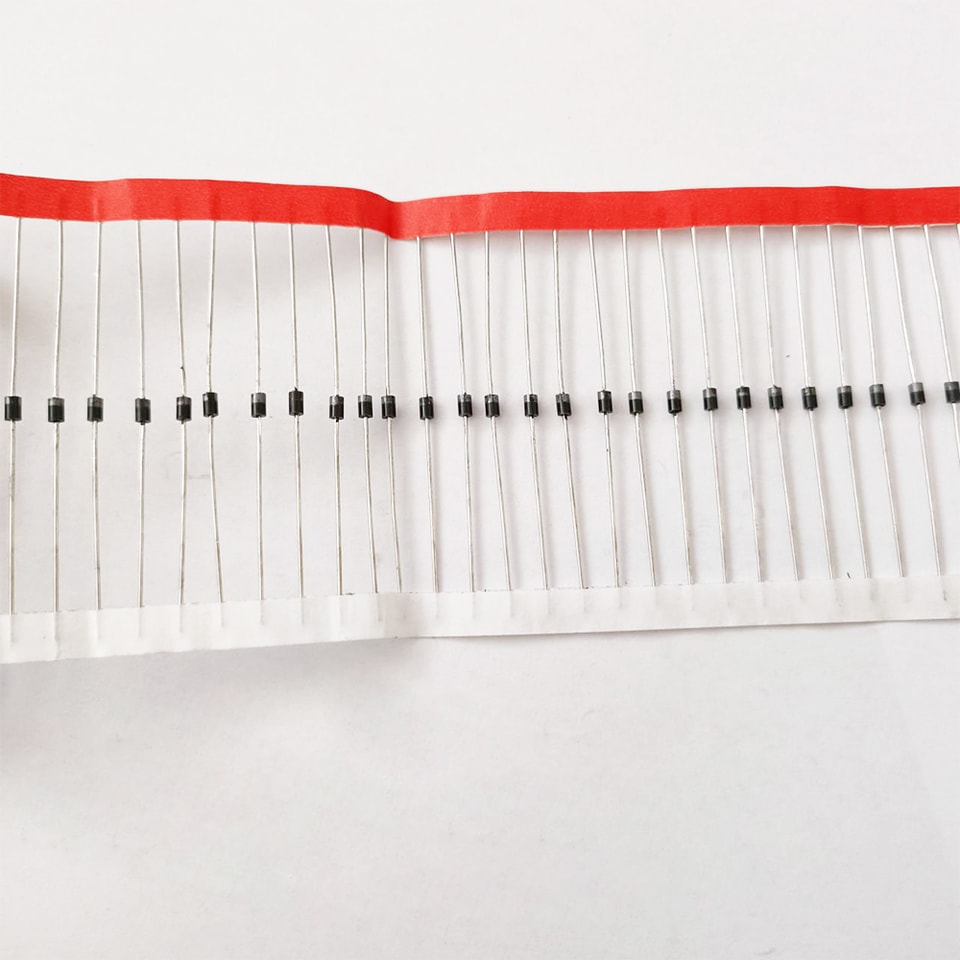

YZPST-2CL03S
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

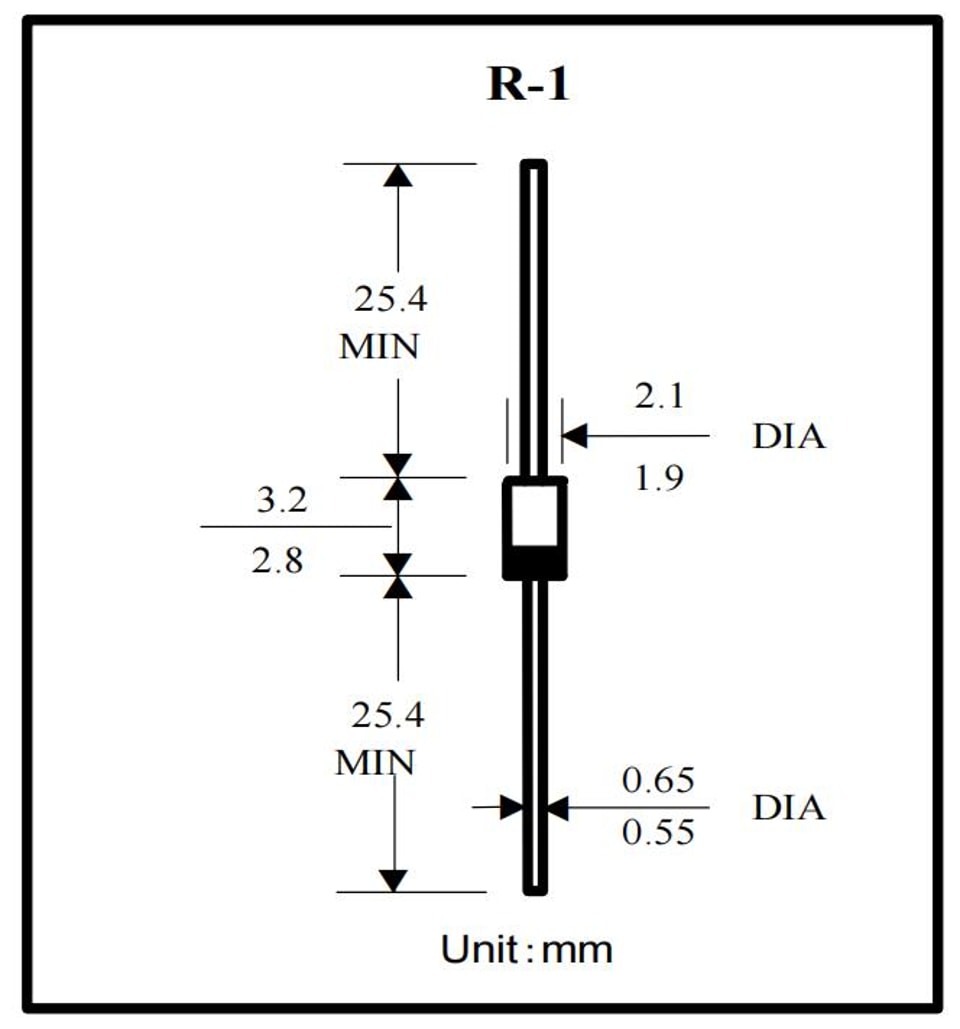

Diodo de alta tensión de recuperación rápida en encapsulado plástico
Diodo de alta tensión de recuperación rápida en encapsulado plástico 3 kV 2CL03S 2CL0305
Tensión inversa3kV
Corriente directa 500mA
Características
Para pantallas de alta resolución o receptores de TV y equipos de automatización industrial
Excelentes características de salida a alta temperatura (baja corriente de fuga a altas temperaturas y excelentes características inversas)
Características máximas nominales y térmicas Valores nominales a 25℃ de temperatura ambiente, salvo que se especifique lo contrario.
| Símbolos | 2CL03S | Unidad | ||
| Artículo | ||||
| Tensión inversa máxima repetitiva | VRRM | 3 | kV | |
| Corriente media directa | IF(AV) | 500 | (50HZ，Ta =25℃) | mA |
| (onda sinusoidal de media onda a 50HZ, carga resistiva, Ta=25℃) | ||||
| Corriente de pico directa no repetitiva | IFSM | 0.5 (50HZ， 1/2，Ta = 25℃) (onda sinusoidal de media onda a 50HZ, ciclo 1/2, Ta=25℃) | A | |
| Temperatura ambiente | Tamb | -40-+100 | ℃ | |
| Temperatura virtual de la unión | TJ | 120 | ℃ | |
| Temperatura de almacenamiento | Tstg | -40-+120 | ℃ | |
Características eléctricas Valores nominales a 25℃ de temperatura ambiente, salvo que se especifique lo contrario.
| Símbolos | 2CL03S | Unidad | |||
| Artículo | |||||
| Caída de tensión directa | IF = 500mA | VF | 7 | V | |
| Corriente inversa a temperatura normal | VR=VRRM | IRm1 | 2 | μA | |
| TA=100℃ Corriente inversa a alta temperatura | VR=VRRM | IRm2 | 5 | μA | |
| IF=2mA , Irp=4mA 1mA recuperación | trr | 100 | nS | ||
| Tiempo de recuperación inversa | |||||
