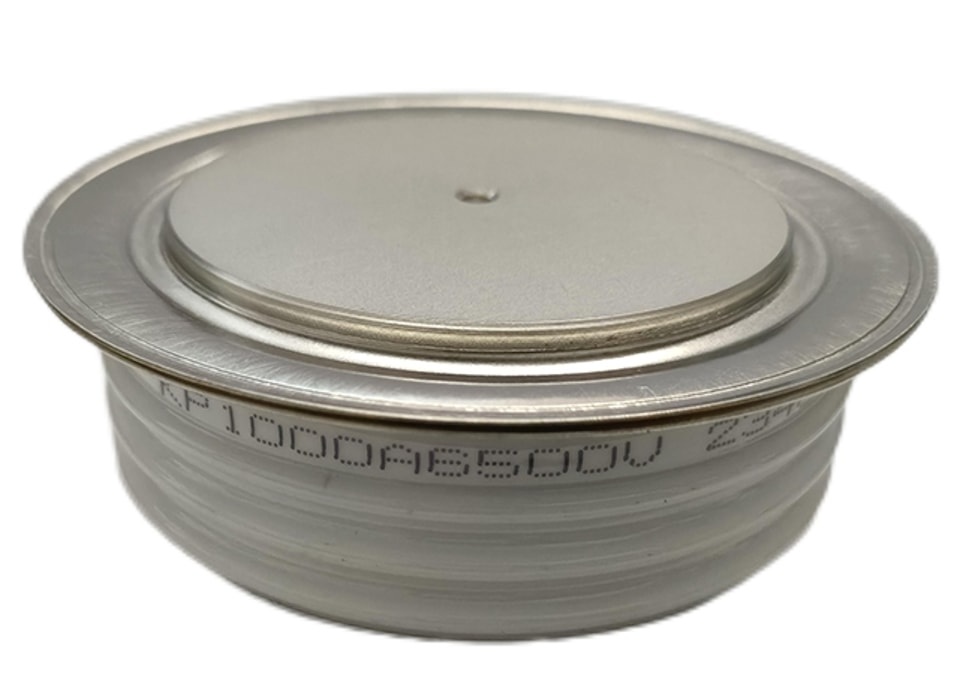

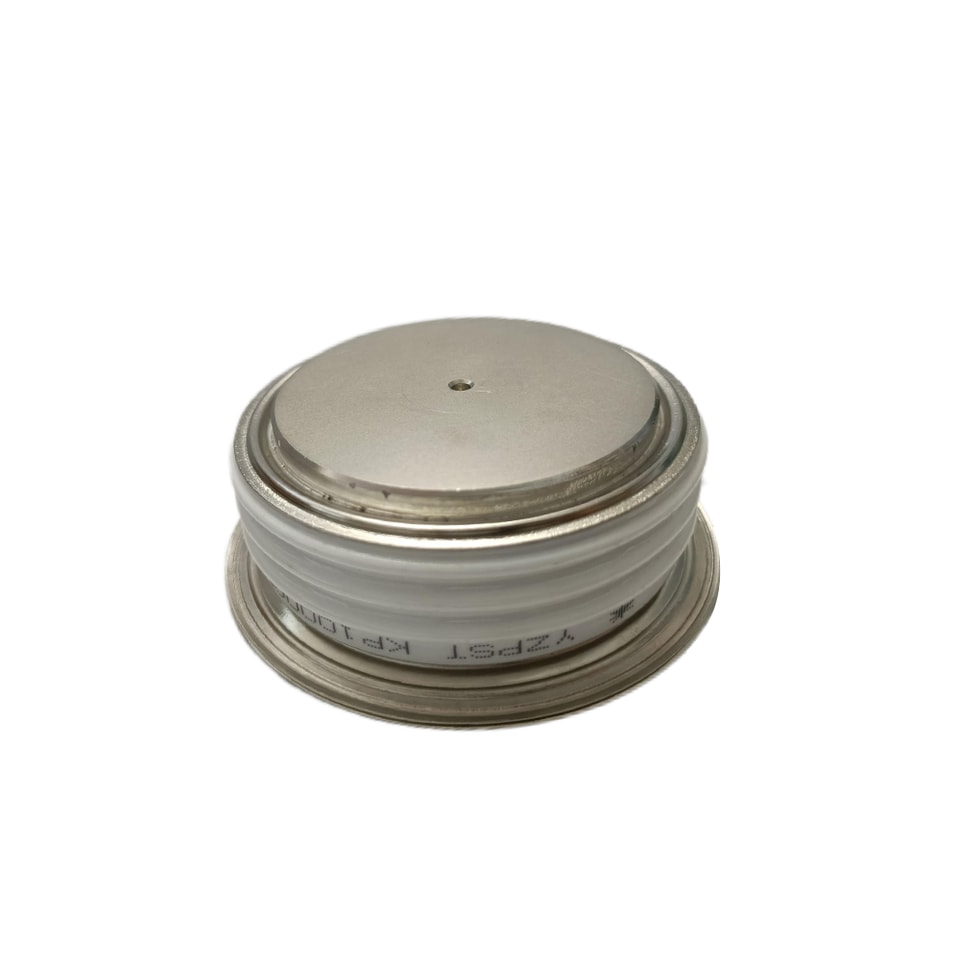

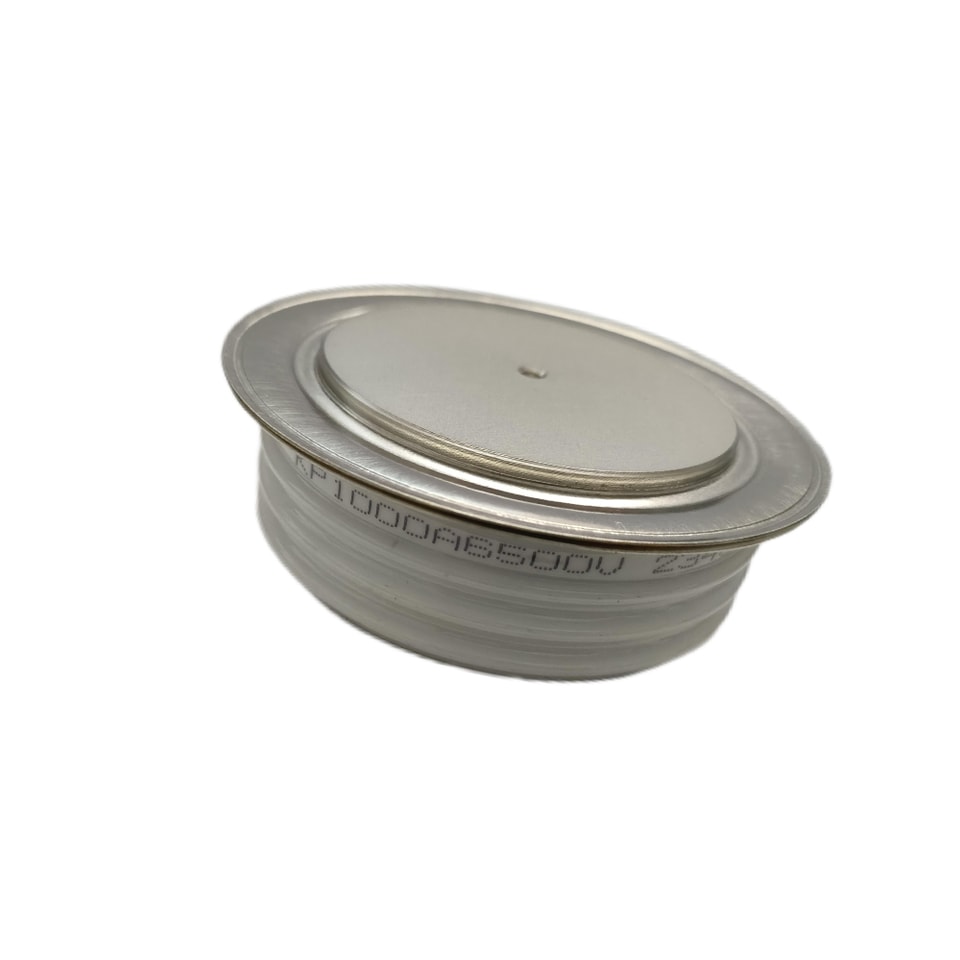

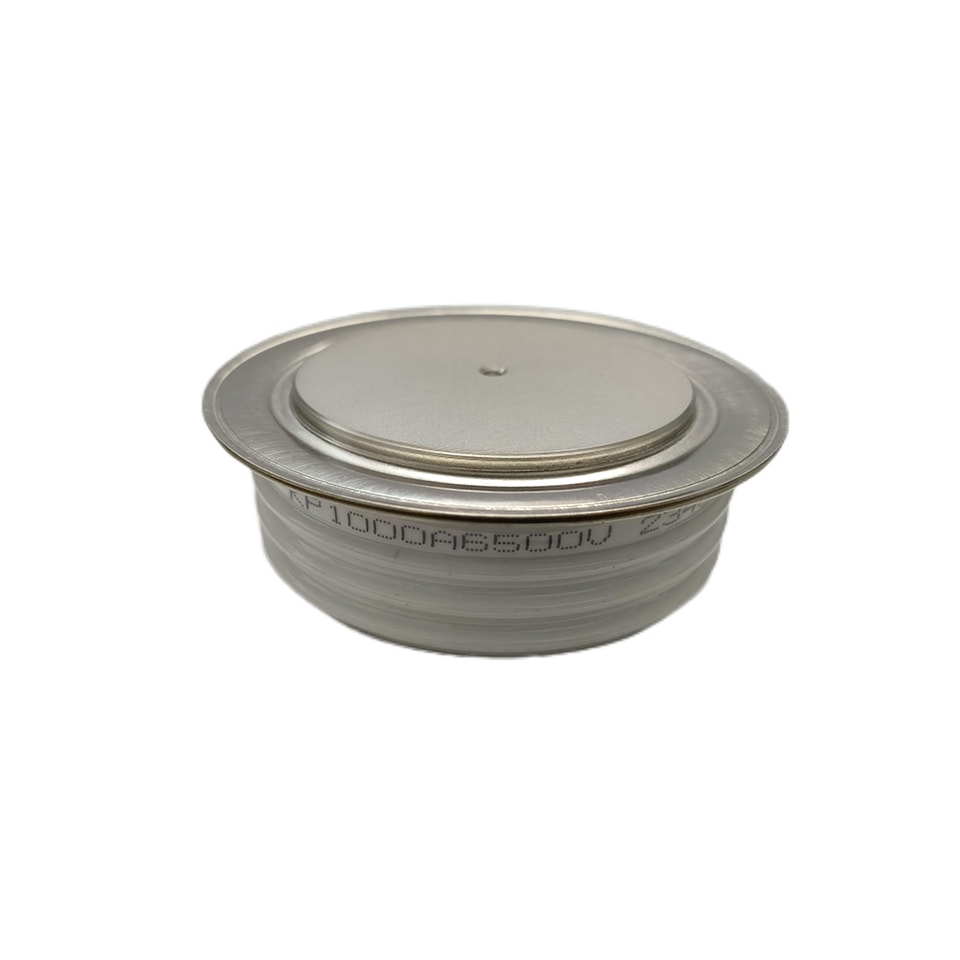

YZPST-KP1000A6500V

P/N:YZPST-KP1000A/6500V

ALTA POTENCIA TIRISTOR PARA APLICACIONES DE CONTROL DE FASE

Características:

. Estructura difusa completa

. Configuración de compuerta de amplificación central

. Tiempo de apagado máximo garantizado

. Capacidad de alto dV/dt

. Dispositivo ensamblado a presión

Correo electrónico: info@yzpst.net

Tel: 008613805278321

Whatsapp: 8613805278321

YZPST-KP1000A6500V
YZPST-KP1000A-6500V-771001.pdf
descripción1
Cierre de cremallera Sudaderas deportivas 1/5 con cremallera para hombres. Tejido elástico, ligero, de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta cerca del cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento
YZPST-KP1000A6500V tiristor de alta potencia de 6500V para aplicaciones de control de fase

P/N:YZPST-KP1000A/6500V

ALTA POTENCIA TIRISTOR PARA FASE CONTROL APLICACIONES

Características:

. Todo Estructura Difundida re

. Centro de Amplificación Ga Configuración de te

. Garantizado Tiempo Máximo de Apagado

. Alto dV/dt Capacidad

. Ensamblado a Presión Devi ce



Bloqueo - Estado de apagado

VRRM ( 1)

V DRM ( 1)

VRSM ( 1)

6500

6500

6600

VRRM = Voltaje inverso pico repetitivo

VDRM = Voltaje de apagado pico repetitivo

VRSM = Voltaje inverso pico no repetitivo (2)

Notas:

Todas las clasificaciones están especificadas para Tj=25 oC a menos que

se indique lo contrario.

(1) Todas las clasificaciones de voltaje están especificadas para una forma de onda sinusoidal aplicada de 50Hz/60zHz sobre el

rango de temperatura -40 a +125 oC.

(2) Ancho de pulso máximo de 10 msec.

(3) Valor máximo para Tj = 125 oC.

(4) Valor mínimo para forma de onda lineal y exponencial hasta 80% de VDRM nominal. Compuerta abierta.

Tj = 125 oC.

Tj = 125 oC.

(5) Valor no repetitivo.

(6) El valor de di/dt se establece en

de acuerdo con el Estándar EIA/NIMA RS-397, Sección 5-2-2-6. El valor definido sería además del obtenido de un circuito amortiguador, que comprende un condensador de 0.2 μF y una resistencia de 20 ohmios en paralelo con el tiristor

bajo prueba.

Fuga repetitiva pico inverso y estado de apagado

IRRM / IDRM

40 mA

200mA (3)

Tasa crítica de aumento de voltaje

dV/dt (4)

1000 V/μs

Conducción - en estado

Parámetro Símbolo Mín . Máx . Típ . Unidades Condiciones
Valor máximo promedio de estado activo actual Yo T ( AV ) 1000 A Sinewave , 180 o conducción T C =70 o C
Valor eficaz en estado de encendido actual Yo TRMS 1650 A Valor nominal
Pico uno sobretensión cpstcle Yo TSM 18 kA 10.0 msec (50 Hz ), sinusoidal wave - shape , 180 o conducción , T j = 125 o C
(no repetitivo) actual
Yo cuadrado t Yo 2 t 1620 kA 2 s
Corriente de retención Yo L 1500 mA V D = 24 V; R L = 12 ohms
Corriente de retención Yo H 500 mA V D = 24 V; Yo = 2.5 A
Pico de voltaje en estado de encendido V TM 2.65 V Yo TM = 1000A; T vj = 125 ℃
Voltaje umbral V To 1.24 V T vj = 125 ℃
Pendiente resistencia r T 1.01 m Ω T vj = 125 ℃
Crítico velocidad de ascenso de encendido estado actual (5, 6) di / dt 500 A/ μs Conmutación de V DRM < 1500 V,
no repetitivo
Crítico velocidad de ascenso de encendido estado actual (6) di / dt - A/ μs Conmutación de V DRM < 3500 V

Control

Parámetro

Símbolo

Mín .

Máx .

Típ .

Unidades

Condiciones

Disipación pico de potencia de compuerta

PGM

50

W

tp = 40 us

Potencia media de compuerta

disipación

PG(AV)

10

W

Corriente de compuerta pico

IGM

10

A

Corriente de compuerta requerida para

disparar todas las unidades

IGT

400

mA

mA

mA

VD = 6 V; RL = 3 ohm; Tj = -40 oC VD = 6 V; RL = 3 ohm; Tj = +25 oC VD = 6 V; RL = 3 ohm; Tj = +125oC

Voltaje de compuerta requerido para

disparar todas las unidades

VGT

-

2.6

-

V

V

V

VD = 6 V; RL = 3 ohm; Tj = -40 oC VD = 6 V; RL = 3 ohm; Tj = 0-125 oC VD = Rated VDRM; RL = 1000 ohms; Tj = + 125 oC

Pico voltaje negativo

VGRM

10

V

Dinámico

Parámetro

Símbolo

Mín .

Máx .

Típ .

Unidades

Condiciones

Tiempo de retardo

td

-

μs

ITM = 1000 A; VD = Voltaje directo máximo repetitivo; Pulso de compuerta: VG = 20 V; RG = 20 ohmios; tr = 0.01 μs; tp = 20 μs

Tiempo de apagado con VR = -50 V

tq

700

μs

ITM = 1000 A; di/dt = 1A/μs;

VR > 200 V; Reaplicación de dV/dt = 20 V/μs lineal hasta el 67% VDRM; VG = 0; Tj = 125 oC; Duty cpstcle > 0.01%

Carga de recuperación inversa

Qrr

-

μAs

ITM = 2000 A; di/dt = 1.5 A/μs; VR > 200V

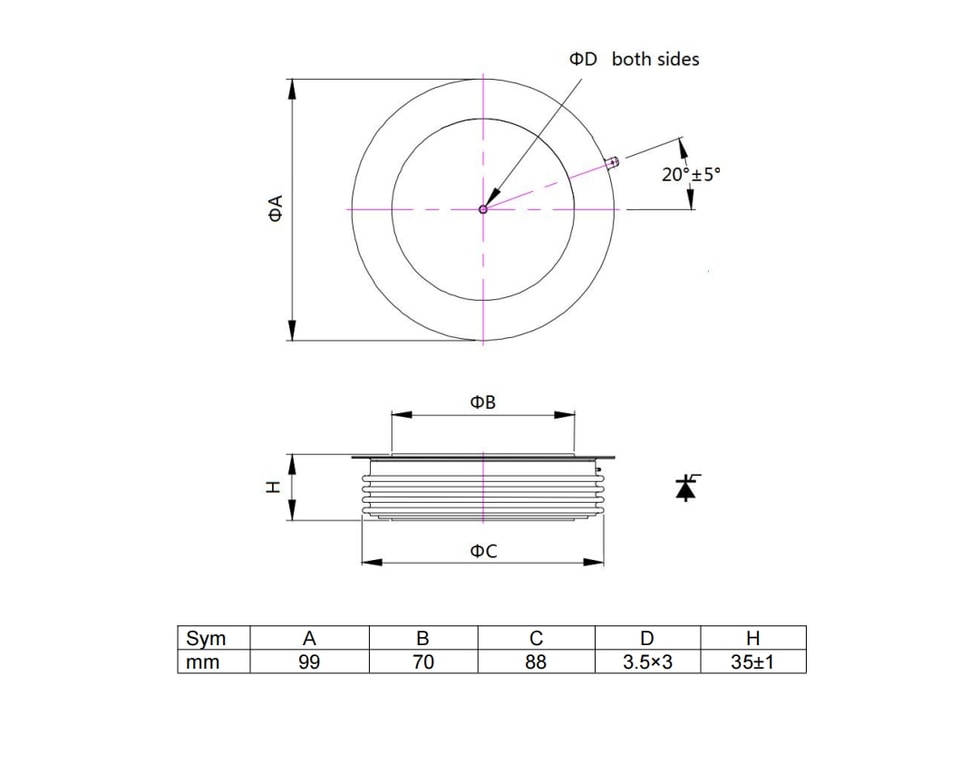

ESQUEMA Y DIMENSIONES DEL ESTUCHE.
